AM335X开发板TI开发板 点击：2093 | 回复：0
◆ 采用TI AM335X系列处理器，最高720MHz高速ARM Cortex-A8核心；
◆ 256MB DDR2 SDRAM（RAM最大扩展至512M，批量用户定制）使较多代码程序运行成为可能；
◆ 256MB NandFlash 2MB DataFlash（Flash最大扩展至64G，批量用户定制）；
◆ 2路10M/100M/1000M以太网口；
◆ 核心板单5V供电，采用TI自带的MPU管理芯片，输出核心板所需的所有电压；
◆ 底板带有独立RTC， 走时精准；
◆ 超低功耗，单板功率小于2W；
◆ LCD显示性能：支持最大分辨率2048x2048，同时支持VGA输出，带3D图形加速器；
◆ 完美支持 Windows Embedded Compact 7\Linux 3.2\Android 4嵌入式操作系统。
安赛卓尔科技优势：
1、专业技术服务，同行难以跨越
2、不断更新的软件资料，安卓系统、Linux系统、
wince系统， 后续免费提供资料
3、专业的工业接口设计，充分扩展，是其他公司难以
提供的
4、超高性价比 、优秀的解决方案
5、与国内多家公司和厂家建立战略合作伙伴关系
选择安赛卓尔，选择一个合作伙伴
应用举例：
工业控制、医疗电子、节能环保、智能交通、能源节能、电力系统、通讯系统、纺织行业、数控行业、汽车电子、工业触摸屏控制系统、机器人视觉、媒体处理无线应用、数字家电、车载设备、通信设备、网络终端等场合。

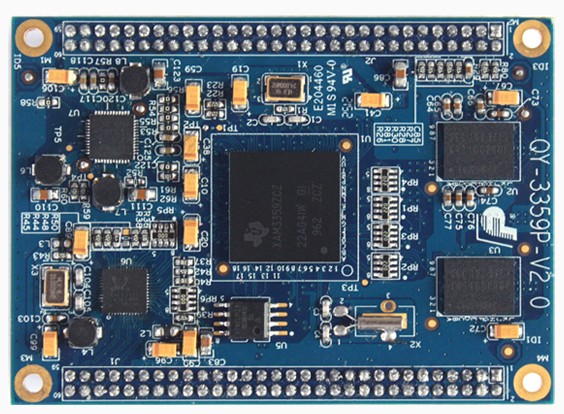

核心板
采用高密度6层板（沉金）设计，体积仅名片大小，集成了CPU、DDR2 RAM、NandFlash、DataFLash、千兆网卡、采用5V直流供电，超低功耗，2 x 60 Pin 2.0间距插针引出各种常用接口资源，核心板与AM335x-ARM Cortex-A8系列处理器全部兼容，用户可根据需要选择不同型号的处理器芯片以适当降低成本,，此种选择只适合于批量用户。
注意：EZ335X-EVB开发板标配AM3354处理器，以满足广大用户降低成本的要求，其余型号均为拼脚兼容，仅供批量用户选择！
AM335X系列处理器（批量用户可选）：
| 标号 | ARM CPU | ARM MHz(MAX.) | ARM MIPS(MAX.) | Graphics Acceleration | Graphics Acceleration |
| AM3359 | 1 ARM Cortex-A8 | 275 600 720 | 1200 1440 | 1 3D | 2 PRU-ICSS Crypto Accelerator |
| AM3358 | 1 ARM Cortex-A8 | 275 600 500 720 | 1000 1200 1440 | 1 3D | 2 PRU-ICSS Crypto Accelerator |
| AM3357 | 1 ARM Cortex-A8 | 275 600 720 | 550 1200 1440 | 2 PRU-ICSS Crypto Accelerator | |
| AM3356 | 1 ARM Cortex-A8 | 275 600 500 720 | 550 1000 1200 1440 | 2 PRU-ICSS Crypto Accelerator | |
| AM3354 | 1 ARM Cortex-A8 | 275 600 500 720 | 1000 1200 1440 | 1 3D | Crypto Accelerator |
| AM3352 | 1 ARM Cortex-A8 | 275 600 500 720 | 1000 1200 1440 | Crypto Accelerator |
评估底板 是针对EZ-335X-EVB设计的通用标准参考设计底板，它扩展了TFT-LCD、触摸屏、VGA、CAN总线、千兆网络接口、高速USB HOST 、SD卡、RS232\485串口，音频、MIC等常用接口，支持+6V~+23V宽范围电压供电，可提供完整的设计资料供用户开发或委托定制。

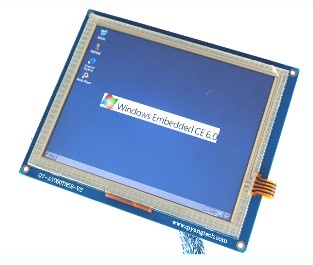

| 为方便用户调试，先推出三款液晶屏+主板套餐搭配，请根据实际需要选择，均可用于工业现场环境！ | ||
 | 套餐一 | 8英寸触摸屏套件+EZ335X-EVB开发板套件 |
| 套餐二 | 7英寸触摸屏套件+EZ335X-EVB开发板套件 | |
| 套餐三 | 5.6英寸触摸屏套件+EZ335X-EVB开发板套件 | |
| 备注：触摸屏套件组成：真彩色液晶屏，触摸屏以及驱动板； ? 驱动板、液晶屏、背光、触摸屏集成一体，减少繁琐数据线的连接； ? 液晶屏与驱动板用专业方式固定，驱动板提供定位孔，方便客户安装。 | ||
核心板资源说明：
CPU处理器
? TI AM335X，ARM Cortex-A8内核
? 主频最高720MHz
DDR RAM内存
? 256MB DDR2 RAM（RAM最大扩展至512M，批量用户定制），133MHz,16bit数据总线
FLASH存储
? 板载2M Dataflash (DB45041D)
? 板载256M*8bits NandFlash (MT29F2G08ABAE)（Flash最大扩展至64G，批量用户定制）可根据客户要求更换大容量或者工业级芯片
接口资源
? 2*60 pin 2.0mm间距 B to B 接插件，抗震易插拔
板载其他资源
? RTL8211E网络芯片，完美支持10M/100M/1000M网口自适应，采用RGMII模式
? 电源管理，单5V输入，输出核心板需要的所有电压
PCB规格尺寸
? 采用6层PCB板高精度工艺，具有最佳的电气性能和抗干扰性能
? 74 x 53 x 1.5mm
温湿度工作参数
? 工作温度：-20°C~ 70°C 批量用户可定制-40°C~ 85°C工业级温宽
? 工作湿度：5%到95%，非凝结
超低功耗
? 5V直流电压供电，单板超低功耗，小于1W
操作系统支持
? Linux3.2.0 + QT4
? Windows Embedded Compact 7
? Android 4
EZ-335X-EVB 评估板底板资源说明：

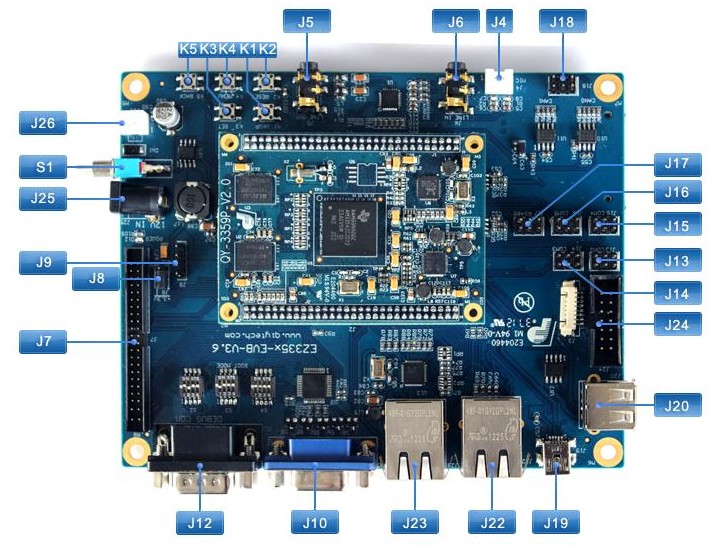

EZ-335X-EVB评估板器件位置图
| 标号 | 名称 | 功能 |
| J3 | JTAG接口（核心板背面） | 保留接口无应用 |
| J4 | MIC接口 | MIC音频输入 |
| J5 | 音频输出接口 | 双声道音频输出 |
| J6 | 音频输入 | 双声道音频输入 |
| J7 | TFT-LCD、触摸屏 | 扩展彩色液晶屏，驱动4线电阻屏 |
| J8 | LCD供电 | 3.3V/5V 供电跳线可选 |
| J9 | ADC接口 | 4路8通道高速12位ADC |
| J10 | VGA接口 | 外接VGA显示器 |
| J12 | 调试串口 | 程序下载，串口通信调试 |
| J13 | COM 2 | RS232 |
| J14 | COM 3 | RS232 |
| J15 | COM 4 | RS232 |
| J16 | COM 5 | RS232 |
| J17 | 485接口 | RS485，与COM 4、COM 5复用 |
| J18 | CAN接口 | CAN总线应用 |
| J19 | USB Device | USB 高速OTG,可做Host & Device |
| J20 | USB Host | USB 2.0高速Host |
| J21 | SD卡接口（背面） | SD/MMC卡接口 |
| J22 | 以太网接口1 | 10/100/1000M以太网 |
| J23 | 以太网接口2 | 10/100/1000M以太网 |
| J24 | 标准JTAG接口 | 仿真、调试 |
| J25 | 电源接口 | 系统供电，可支持+6 ~+25V宽范围电压供电 |
| J26 | 电源接口 | 12V电源输入可选接口 和J24通用 |
| K1 | 唤醒按键 | 系统唤醒功能 |
| K2 | 复位按键 | 系统复位功能 |
| K3~K5 | 用户自定义按键 | 用户自定义按键 |
| S1 | 电源开关 | 电源开关 |
| S2/S3/S4 | 拨码开关 | 3种启动方式拨码控制 |
PCB规格尺寸
? 采用4层板高精度工艺
? 142 x 112 8 1.5mm
温湿度工作参数
? 工作温度：-20°C~ 70°C 批量用户可定制-40°C ~ +85°C工业级温宽
? 工作湿度：5%到95%，非凝结
Linux软件特性
| 标号 | 名称 | 功能 |
| 交叉编译器 | arm-arago-linux-gnueabi.tar.gz | TI 官方提供 |
| U-boot | 版本:U-boot 1.3.4 | 提供U-boot源代码 |
| 可对应支持烧写到DataFlash和NandFlash启动 | 提供U-boot源代码 | |
| 支持串口烧写、SD卡、TFTP网络更新 | 提供U-boot源代码 | |
| Linux内核 | 版本：3.2.0 | |
| RTC驱动，支持掉电精准保存时间 | 提供测试程序以及源代码 | |
| CAN总线驱动 | 提供测试程序以及源代码 | |
| 千兆网口驱动 | 提供测试程序以及源代码 | |
| 音频驱动 | 提供测试程序以及源代码 | |
| LCD驱动，支持640×480、800×600、1024×768、1280x800等分辨率 | 特殊LCD可提供调试服务 | |
| 触摸屏驱动，支持4线电阻屏 | 提供测试程序以及源代码 | |
| 串口驱动 | 提供测试程序以及源代码 | |
| ADC驱动 | 提供测试程序以及源代码 | |
| USB驱动，支持鼠标\键盘\优盘\打印机\WiFi\蓝牙\摄像头\条码扫描\摄像头等 | 支持各种USB外设，可提供调试服务 | |
| SD卡驱动 | 支持大容量SD卡存储 | |
| UBI文件系统 | 文件系统 | 提供源代码 |
| QT例程 | QT开发环境 | QT例程 |
| PC端开发环境 | 提供ubuntu 10.10 Linux系统、VMware 7.1.4虚拟机并提供配套开发环境搭建手册 | 方便客户做二次开发 |
Windows Embedded Compact 7软件特性（敬请期待）
EZ335X-EVB评估板软件及技术支持：
? 客户使用开发过程中遇到的和产品相关的问题
? 根据客户需求进行系统的裁剪
? 根据客户的需求，辅助开发相关驱动
? 根据客户的具体需求，进行底板的定制开发（另收费）
订货清单：
| 产品名称 | EZ335X-EVB Cortex-A8开发板 | ||
| 标准配件 | 1)12V/2A电源 (2)1条交叉串口线 (3) DVD开发光盘 (4)4条RS232串口线 (5)精美包装盒 (6)8寸液晶屏 | ||
光盘 资源 | Linux | 编译工具 | 交叉编译器arm-arago-linux-gnueabi |
| 工具软件 | 配套终端、烧写、下载工具 | ||
| 器件手册 | 底板主要元器件的datasheet | ||
| 使用手册 | 所有开发使用用户手册 | ||
| 镜像文件 | MLO、u-boot、内核、文件系统的镜像文件 | ||
| 测试源码 | 所有接口的测试例程以及源码 | ||
| 系统源码 | 包括bootloader、kernel、内核、文件系统、QT 源代码、madplay | ||
| 原理图 | 核心板PDF原理图 底板PDF原理图 | ||
| 封装库 | 评估板底板元件封装库 | ||
| ubuntu | ubuntu-10.10-desktop-i386 | ||
| Windows CE 7 | 工具软件 | 配套终端、烧写、下载工具、同步软件 | |
| 器件手册 | 底板主要元器件的datasheet | ||
| 使用手册 | 所有开发使用用户手册 | ||
| 镜像文件 | Firstboot、Eboot、NK镜像文件 | ||
| 测试源码 | 所有接口的测试例程以及源代码 | ||
| BSP包 | 评估板对应BSP板级支持包 | ||
| SDK | 评估板对应SDK | ||
| 原理图 | 核心板PDF原理图 底板PDF原理图 | ||
| 封装库 | 评估板底板元件封装库 | ||
| 选配LCD | 4.3’LCD模块+四线电阻触摸屏+数据线 | ||
| 5.6’LCD模块+四线电阻触摸屏+数据线 | |||
| 6.4’LCD+四线电阻触摸屏+数据线+逆变器 | |||
| 7’LCD模块+四线电阻触摸屏+数据线 | |||
| 8’LCD模块+四线电阻触摸屏+数据线 | |||
| 10.4’LCD+四线电阻触摸屏+数据线+逆变器 | |||
| 选配模块 | TTL转LVDS模块 | ||
| TTL转VGA模块 | |||
