CP243-iBUS：无需占用PPI口的新款西门子S7-200转以太网模块 点击：3108 | 回复：7



niki


  • [版主]
  • 精华：7帖
  • 求助：2帖
  • 帖子：1050帖 | 1332回
  • 年度积分：376
  • 历史总积分：8436
  • 注册：2009年2月24日
发表于：2012-10-30 13:43:02
楼主

CP243-iBUS是大连德嘉国际电子CP243i（西门子S7-200转以太网）的升级版产品。
它与原CP243i的区别是：
1、原CP243i需独占一个PPI口，现CP243-iBUS是通过总线连接不需要占用PPI口
2、原CP243i不需要外接电源，现CP243-iBUS需要外接24V电源。

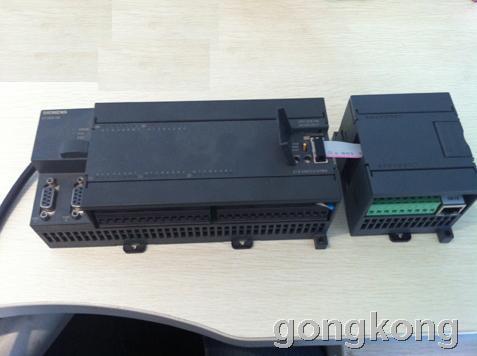

新品CP243-iBUS实拍图：

分享到：
收藏 邀请回答 回复楼主 举报



niki

  • [版主]
  • 精华：7帖
  • 求助：2帖
  • 帖子：1050帖 | 1332回
  • 年度积分：376
  • 历史总积分：8436
  • 注册：2009年2月24日
发表于：2012-10-30 13:45:49
1楼

使用手册详见www.dl-winbest.cn

更有与wincc直连的通过总线连接无需占用PPI口的新款ETH-ibusI产品。



回复 引用 举报

niki

  • [版主]
  • 精华：7帖
  • 求助：2帖
  • 帖子：1050帖 | 1332回
  • 年度积分：376
  • 历史总积分：8436
  • 注册：2009年2月24日
发表于：2012-11-01 15:16:06
2楼

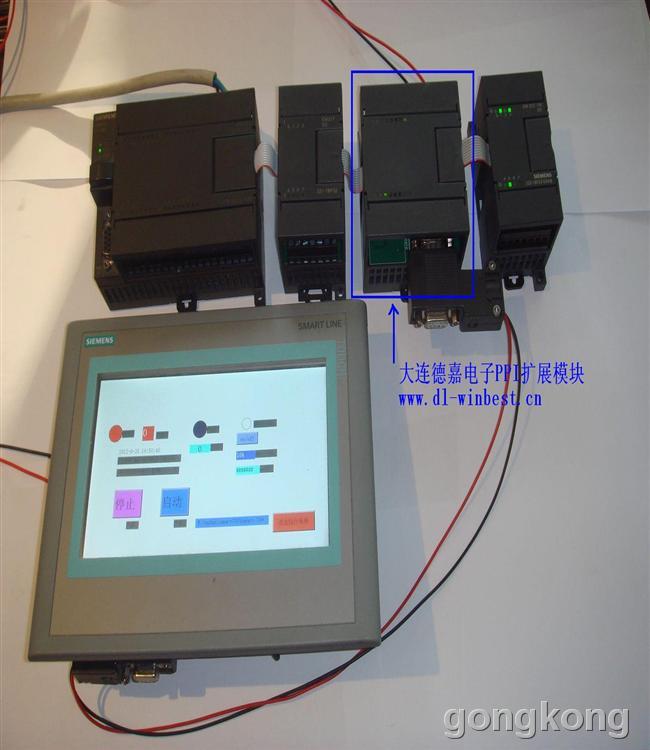

大连德嘉国际电子的另外一款新品，PPI扩展模块，只要是您的屏是标准的西门子PPI协议，就可以使用大连德嘉电子的PPI扩展模块，详情见www.dl-winbest.cn
回复 引用 举报

niki

  • [版主]
  • 精华：7帖
  • 求助：2帖
  • 帖子：1050帖 | 1332回
  • 年度积分：376
  • 历史总积分：8436
  • 注册：2009年2月24日
发表于：2012-11-08 11:22:40
3楼

当您的PPI口占满时，可以通过大连德嘉电子的PPI扩展模块连接昆仑通态的触摸屏TPC7062KX



www.dl-winbest.cn

回复 引用 举报

niki _334

  • [版主]
  • 精华：7帖
  • 求助：2帖
  • 帖子：1050帖 | 1332回
  • 年度积分：376
  • 历史总积分：8436
  • 注册：2009年2月24日
发表于：2012-11-09 07:43:09
4楼

大连德嘉国际CP243-iBUS以太网转换器

使用手册

概述：

       CP243-iBUS是目前最流行的西门子S7—200 PLC用以太网转换器，使用方便，对用户完全透明，无需在上位机和PLC中添加任何程

序和驱动，安装后立即可以使用。

       它使西门子S7—200可以通过以太网与各种知名上位软件（如组态王、Wincc、力控、Intouch等）实现远距离、高速通讯， 并可

以同时连接Step7-MicroWin对西门子S7-200 进行编程。它可以通过Internet实现跨地域数据传送。它与西门子以太网通讯模块

CP243—1功能相似，可代替西门子PPI rs232 cable、USB-PPI、CP243-1。

       它同时具有西门子USB-PPI（S7-200编程电缆）的功能，和西门子CP243-1的大部分功能，可以固定在导轨卡槽上，非常的方便。

跟西门子200的模块是一样的，可以同时导轨安装和螺钉安装。

CP243-iBUS特点：

1、CP243-iBUS是不用在S7-200PLC中做任何工作,连上就可使用的方便产品

2、TCP/IP通道为2个（注：仅可为二台上位机服务，在同一台上位机中可同时运行PC_Access和MicroWin 4.0)

3、CP243-iBUS需外接24V电源,它上排右起第二个端子是24V正，上排右起第三个端子是24V地.







电源
24V外接供电
保护类型
电感线圈隔离
尺寸（长X宽X高）mm
80x71x62





       一、硬件连接方式：



              1）线型方式：即一台PLC(s7-200和一台上位机(计算机),直接用交叉线(RJ45 网线)相连。



              2）星型方式：即一台PLC(s7-200)和两台上位机(计算机)或多台PLC(S7-200)和一台上位机(计算机)或多台PLC(s7-

                                    200)和两台上位机(计算机),中间需加以太网交换机,用直联线(RJ45 网线)将交换机与各设备相连。





               最常见的连接方式是线型。

               使用好的网线通讯距离可达100米,太远距离就要加一对光纤收发器和光缆了,距离可达4公里,在200米之内可在中间加一个交

换机,起到中继的作用。





       二、CP243-iBUS转换器的设置：



       CP243-iBUS的参数设置是通过IE浏览器来进行设置的，此时与CP243-iBUS转换器相连的PLC要上电，CP243-iBUS要外接电源同

时要将CP243-iBUS与计算机用网线连接好【线型用交叉线（RJ45 网线）星型用两条直联线(RJ45 网线)由交换机连接到CP243-iBUS

和计算机】将计算机IP地址设置为（192.168.1.100），掩码(255.255.255.0)，网关(192.168.1.1)， 最后在计算机的IE浏览器中键入

192.168.1.222就可进入CP243-iBUS的主菜单(如图所示)：





       用鼠标点击【参数设置/显示】进入设置画面：



回复 引用 举报

银光人生—华

  • 精华：0帖
  • 求助：0帖
  • 帖子：5帖 | 13597回
  • 年度积分：0
  • 历史总积分：52877
  • 注册：2007年11月23日
发表于：2012-11-09 07:55:40
5楼
又见国产设备；
回复 引用 举报

xiaoxin456

  • 精华：0帖
  • 求助：0帖
  • 帖子：1帖 | 117回
  • 年度积分：0
  • 历史总积分：101
  • 注册：2009年12月22日
发表于：2012-11-16 17:21:54
6楼

真有毅力，各大论坛都发广告，在亿万都有托。



回复 引用 举报

niki _334

  • [版主]
  • 精华：7帖
  • 求助：2帖
  • 帖子：1050帖 | 1332回
  • 年度积分：376
  • 历史总积分：8436
  • 注册：2009年2月24日
发表于：2012-12-06 16:21:00
7楼
引用 xiaoxin456 的回复内容：真有毅力，各大论坛都发广告，在亿万都有托。
