请教下这个PLC 是继电器输出还是晶体管的啊？-专业自动化论坛-中国工控网论坛

请教下这个PLC 是继电器输出还是晶体管的啊？点击：1174 | 回复：15

sd9084137625

精华：0帖
求助：3帖
帖子：3帖 | 9回
年度积分：0
历史总积分：44
注册：2012年1月12日

发表于：2012-02-22 17:02:48

楼主

求助帖5分-已结帖

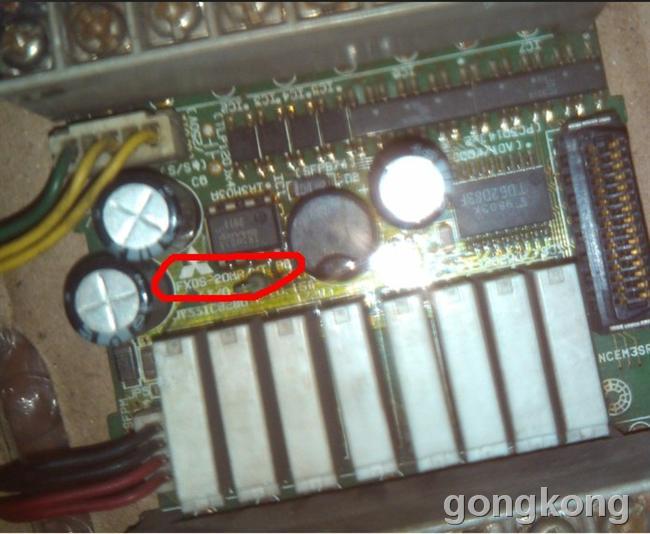

因为只有主板主板上面型号有MR/MT 白色的一排那个是继电器吗？还有这个单片机型号FXOS-20 有朋友有相关的中文手册吗？现在想接220V 灯做实验，对他的输出定义不是很明白。求解谢谢了

分享到：

邀请回答

回复楼主

楼主最近还看过

wushibing

精华：0帖
求助：1帖
帖子：5帖 | 331回
年度积分：0
历史总积分：3636
注册：2008年2月03日

发表于：2012-02-22 17:26:20

1楼

那8个长方体就是8个继电器。

回复引用举报

sd9084137625

精华：0帖
求助：4帖
帖子：4帖 | 9回
年度积分：0
历史总积分：44
注册：2012年1月12日

发表于：2012-02-22 18:09:04

2楼

求中文说明或者接口定义啊

回复引用举报

xjzlyg

精华：0帖
求助：0帖
帖子：2帖 | 2364回
年度积分：0
历史总积分：13554
注册：2005年7月09日

发表于：2012-02-22 18:54:07

3楼

那个白色的是继电器

做实验不一定非要接220V的，可以接24V的，FX0S的后来被FX1S的替代了，可以参考FX1S的资料

回复引用举报

fjdowell

精华：0帖
求助：0帖
帖子：0帖 | 1回
年度积分：0
历史总积分：11
注册：2011年12月03日

发表于：2012-02-22 19:11:52

4楼

我们是专业生产PLC晶体管放大板，继电器放大板，比例阀放大板等产品的，有什么疑问可以直接问我们，我们的网站是：www.qzdowell.com QQ:39530663

一店地址：福建省晋江青阳镇双沟东4栋

二店地址：晋江市龙湖镇中山街新大街北路310号

联系人：张先生13805926297

回复引用举报

chenminglei0509

精华：0帖
求助：0帖
帖子：0帖 | 721回
年度积分：0
历史总积分：5079
注册：2011年3月13日

发表于：2012-02-22 19:40:19

5楼

具体来讲，你这是一个8个继电器输出的CPU单元，如果是晶体管输出的话最后一位是T。具体的接线方法见图片。Y0跟COM0构成一个回路，Y1跟COM1构成一个回路，Y2跟COM2构成一个回路，Y3跟COM3构成一个回路。Y4~Y7与COM4构成一个回路。采用这样结构的好处是可构成4个不同交流电压等级的独立回路，互补干扰。
