一、行业背景

纺织机械行业是制造业中的重要组成部分，随着市场竞争的加剧和消费者需求的不断变化，其正向着高速度、高精度、智能化和自动化的方向发展。在生产过程中，需要对各种设备进行精确控制和实时监测，以提高生产效率、产品质量和设备利用率，降低生产成本和能源消耗。

二、项目需求

某纺织企业为了提升生产线的自动化水平和生产效率，决定对其纺织机械设备的控制系统进行升级改造。该企业的纺织机械生产线上，使用了大量的汇川MODBUSRTU协议变频器来控制电机的速度和扭矩，同时还有一些其他的设备也需要进行集中控制和数据采集。然而，原有的控制系统基于传统的MODBUSRTU总线，存在通信速度慢、实时性差、网络拓扑结构复杂等问题，已经无法满足企业对生产线高效自动化控制和数据实时采集分析的需求。

因此，企业希望通过引入先进的工业通信技术，实现设备之间的高速、实时、可靠的数据交换，提高生产线的整体性能和智能化水平。经过对多种工业通信协议和技术方案的对比评估，最终决定采用EtherCAT协议作为新的控制系统总线，并选用捷米特MODBUSRTU转EtherCAT智能网关来实现MODBUSRTU设备与EtherCAT网络的无缝连接。

三、系统架构设计

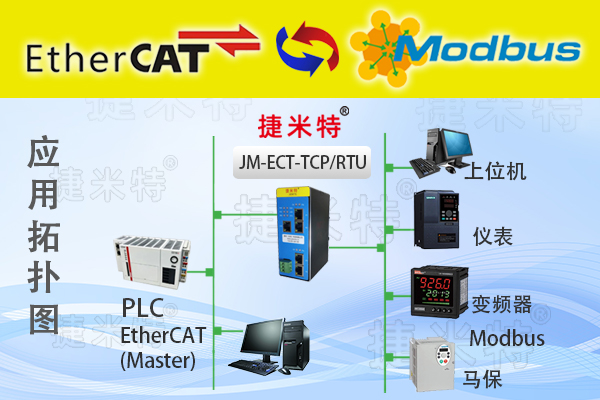

整个纺织机械自动化控制系统基于EtherCAT总线构建，采用汇川PLC作为主控制器，通过EtherCAT网络与各个从站设备进行通信和控制。系统架构主要包括以下几个部分：

· 汇川PLC：作为整个控制系统的主站，负责逻辑控制、数据处理和决策制定等任务。其具备强大的处理能力和丰富的功能指令集，能够满足纺织机械复杂生产工艺流程的控制要求。

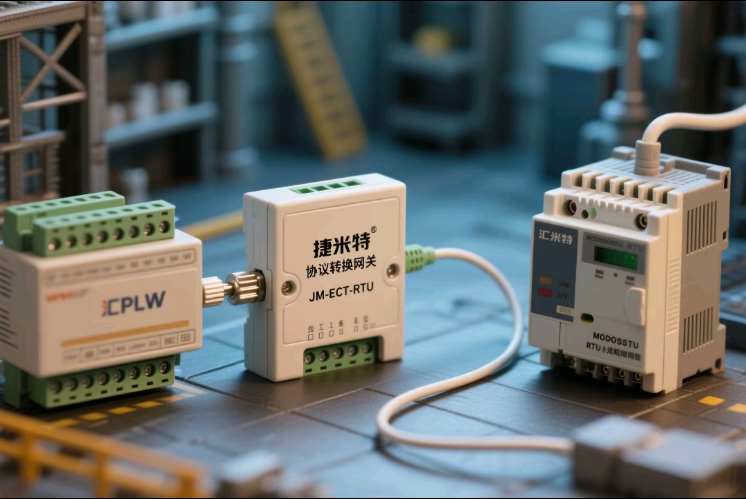

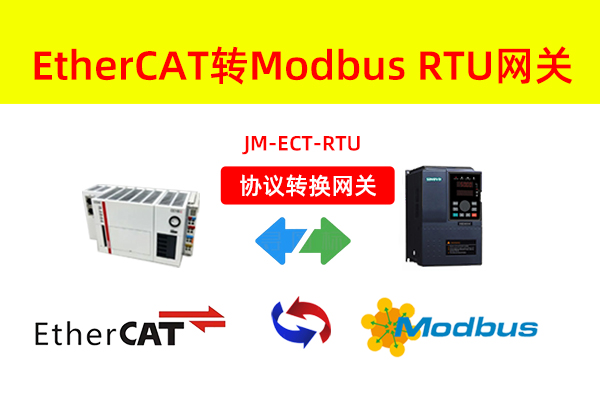

· 捷米特MODBUSRTU转EtherCAT智能网关：作为MODBUSRTU设备与EtherCAT网络之间的桥梁，将汇川MODBUSRTU协议变频器等设备接入EtherCAT总线。该网关在EtherCAT一侧为主站，在MODBUSRTU一侧可作为主站或从站，支持多种波特率和数据格式，能够实现两种不同协议之间的高效数据转换和传输。

· 汇川MODBUSRTU协议变频器：用于控制纺织机械中的各种电机设备，实现电机的速度、扭矩等参数的精确调节。通过MODBUSRTU总线与捷米特MODBUSRTU转EtherCAT智能网关相连，将设备的运行状态数据上传至PLC，并接收PLC下发的控制指令。

· 其他EtherCAT从站设备：包括各种传感器、执行器、I/O模块等，直接接入EtherCAT网络，与PLC进行实时数据交互，用于采集生产过程中的各种物理量信息和实现对设备的动作控制。

四、设备选型

· PLC：汇川PLC，型号为[具体型号]，具备EtherCAT主站功能，支持高速数据处理和实时控制，具有良好的稳定性和可靠性，能够满足纺织机械行业对控制系统的要求。

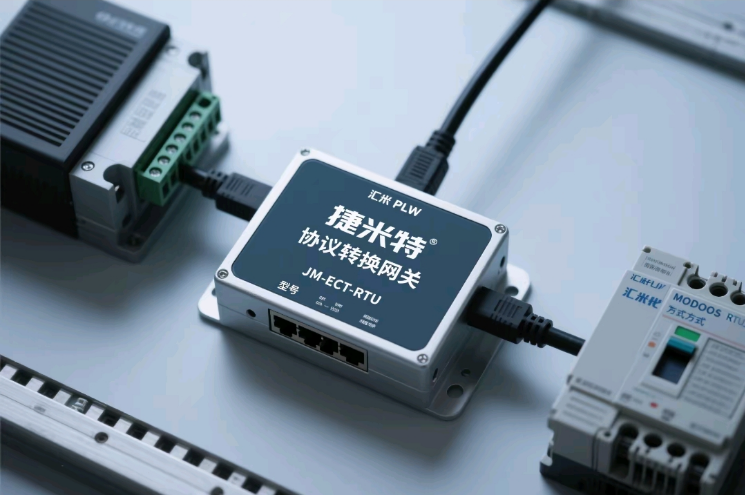

· 协议转换网关：捷米特EtherCAT转MODBUSRTU智能网关，其主要技术参数如下：

o 供电：24VDC（±5%），最大功率3.5W。

o 安装方式：DIN-35mm导轨安装，方便在控制柜内进行固定和布置。

o 工作环境温度：-45℃至85℃，湿度≤95%，能够适应纺织机械生产现场的各种恶劣环境条件。

o 串口参数：支持波特率1200bit/s至115200bit/s，以及多种数据位、校验位和停止位设置，可与不同厂家的MODBUSRTU设备进行灵活适配。

o EtherCAT参数：支持主站周期时间最短1ms，最大输入输出字节数各为500字节，能够满足纺织机械控制系统中大量数据的快速传输和实时性要求。

· 变频器：汇川MODBUSRTU协议变频器，型号为[具体型号]，具有高控制精度、快速动态响应和良好的节能效果，广泛应用于纺织机械中的各种交流电机调速场合，能够根据PLC下发的控制指令精确调节电机的运行速度和转矩，满足纺织工艺对电机速度和张力控制的严格要求。

五、系统实施过程

1. 硬件安装

· 首先，将汇川PLC安装在控制柜内，并通过EtherCAT网线与其他EtherCAT从站设备进行连接，构建起EtherCAT总线网络。

· 然后，将捷米特EtherCAT转MODBUSRTU智能网关通过DIN-35mm导轨安装在控制柜内，使用网线将其与PLC的EtherCAT接口相连，完成网关在EtherCAT网络中的接入。

· 接着，将汇川MODBUSRTU协议变频器的RS-485通信接口通过屏蔽双绞线与捷米特EtherCAT转MODBUSRTU智能网关的MODBUSRTU接口相连，确保线路连接牢固可靠，同时注意做好线路的屏蔽和抗干扰措施，以保证数据传输的稳定性。

2. 软件配置

· 使用汇川PLC的编程软件对PLC进行程序编写和组态配置，定义EtherCAT网络中的各个从站设备的地址和数据映射关系，包括捷米特EtherCAT转MODBUSRTU协议转换网关以及直接接入EtherCAT网络的其他设备。

· 通过捷米特提供的配置软件对JM-ECT-RTU网关进行参数设置，包括MODBUSRTU总线的波特率、数据位、校验位、停止位等串口参数，以及与PLC进行数据交换的内存地址映射关系等。同时，将网关的ESI文件导入到PLC的组态工具中，完成网关在EtherCAT网络中的识别和配置。

· 在汇川变频器中设置其MODBUSRTU从站地址、波特率等通信参数，确保其与捷米特JM-ECT-RTU网关的MODBUSRTU主站参数相匹配，能够正常建立通信连接。

3. 系统调试

· 完成硬件安装和软件配置后，对整个系统进行上电调试。首先检查各个设备的电源指示灯和通信指示灯是否正常点亮，确认设备的供电和通信连接无误。

· 在PLC中运行调试程序，通过EtherCAT网络向捷米特JM-ECT-RTU网关发送数据读取和写入指令，观察网关是否能够正确地将数据转发至MODBUSRTU总线上的变频器，并将变频器的响应数据准确地返回给PLC。同时，检查PLC与其他直接接入EtherCAT网络的从站设备之间的通信是否正常，确保整个控制系统的数据交互顺畅。

· 使用上位机监控软件与PLC进行连接，实时监测生产现场的各种设备运行数据和生产过程参数，如变频器的输出频率、电流、电压，电机的速度和温度，纺织机械的张力、位置等信息。根据实际监测数据，对PLC的控制程序和变频器的参数进行优化调整，确保纺织机械生产线的运行稳定性和生产质量符合工艺要求。

六、应用效果与收益

· 提高生产效率：通过采用捷米特MODBUSRTU转EtherCAT智能网关将汇川MODBUSRTU协议变频器接入EtherCAT高速网络，实现了PLC对变频器的快速、实时控制，大大缩短了设备之间的通信延迟，提高了生产线上各设备的协同工作能力和生产节拍，使整体生产效率提高了[X]%。

· 提升控制精度：EtherCAT协议的高实时性和同步性特性，使得变频器的速度和转矩控制更加精确，能够更好地满足纺织工艺对电机运行精度的严格要求，有效降低了产品的次品率，提高了产品的质量和一致性。

· 增强系统可靠性：捷米特EtherCAT转MODBUSRTU智能网关具备良好的稳定性和抗干扰能力，能够在恶劣的工业环境中长期稳定运行。同时，基于EtherCAT总线的控制系统采用了简洁的网络拓扑结构和数字化通信方式，减少了传统MODBUSRTU总线中因线路复杂和信号干扰等因素引起的通信故障，降低了系统的维护成本和停机时间，提高了生产的连续性和可靠性。

· 实现设备智能化管理：借助PLC和上位机监控系统，可以实时采集和分析生产过程中的各类数据，对设备的运行状态进行远程监控和故障诊断，及时发现潜在的设备故障隐患，并进行预防性维护，延长了设备的使用寿命。此外，通过对生产数据的深入挖掘和分析，还能够为企业的生产调度、工艺优化和能源管理等提供有力的数据支持，帮助企业实现智能化生产和管理决策。

七、总结

捷米特MODBUSRTU转EtherCAT智能网关在该纺织机械行业中的成功应用，不仅解决了MODBUSRTU设备与EtherCAT网络之间的通信兼容性问题，而且为纺织机械企业实现自动化升级改造和智能化生产提供了一种有效可行的解决方案，具有显著的经济效益和社会效益，具有广阔的应用前景和推广价值。

（具体内容配置过程及其他相关咨询可联系杨工。）
