CK-GW08系列是晨控为工业多通道需求研制的一款网关控制器,方便用户集成到PLC等控制系统中，系统集成了8路读写接口，并且支持大部分工业协议ModbusTCP、Profinet、EtherNet/IP、EtherCat以及自由协议TCP/IP等

本期主题：围绕CK-GW08系列产品的EtherNet/IP通讯协议与汇川PLC进行通讯配置说明。

0、准备阶段

l 编程软件：AutoShop

l 多通道网关控制器：CK-GW08-EIP

l 工业RFID读写器：CK-FR03-A01

l PLC：汇川H5U

l 通讯协议：EtherNet/IP

l 连接方式：以太网

1、添加EDS设备文件

l 右侧工具箱中右键EtherNet/IP Devices,导入设备XML

l 选择设备EDS文件，确定导入

l 重启软件完成导入

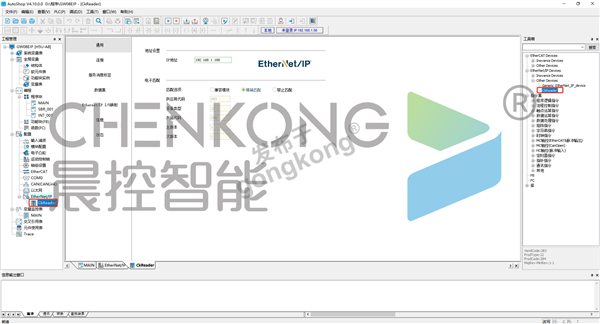

2、添加设备

l 双击添加新加入的设备文件

l 点击进去添加设备，填写设备IP

3、设置映射

l 打开设备数据集

l 输入输出数据集各设置8个160位长度的BYTE映射

l （分别对应8个通道的输入输出映射）

4、完成连接

l 将连接配置下载进plc

l 完成连接

5、功能块说明

（1）功能块引脚说明

（2）自动读取uid：

l 置位自动读取uid

l 在有标签在位时，将标签uid传输到当前uid中

（3）写操作

l 将需要写入数据缓存写在写数据区里

l 触发置位写操作，等待操作完成即写入完成

（4）读取数据操作

l 触发置位读操作

l 等待操作完成置1，即可读取完成

l 读取的数据缓存在读数据区中
