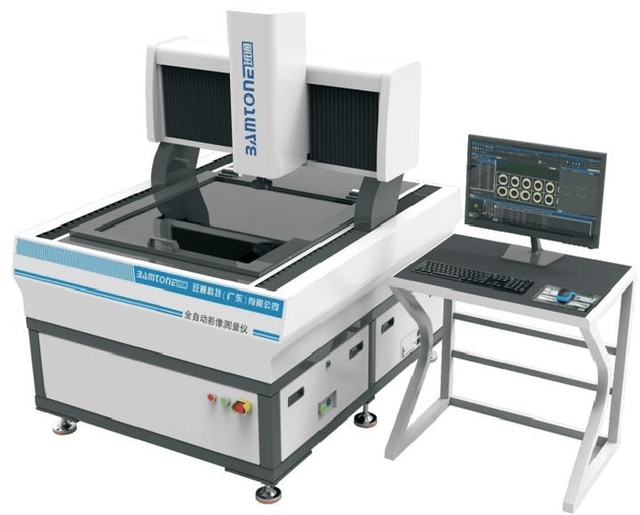

Bamtone自动影像测量仪通过高分辨率CCD相机捕捉工件图像，结合精密运动控制系统和高性能测量软件，实现几何尺寸与形位公差的精确测量。在平行度和垂直度测量方面，主要依赖于以下几个关键技术：

• 非接触式光学测量：避免传统接触式测量中的探头压力和变形误差

• 亚像素边缘提取技术：可识别图像中像素级别的边缘变化

• 坐标系统一基准：所有测量均在统一的机器坐标系中进行，确保数据一致性

Bamtone班通_自动影像测量仪

平行度测量操作流程

1.1 测量前准备

• 将待测工件放置于测量平台，确保稳定固定

• 在软件中选择“平行度测量”功能模块

• 根据工件材料调整照明强度（表面反光材质需降低亮度）

1.2 基准平面建立

• 使用鼠标或操纵杆移动平台，在基准平面上选取至少三个点

• 软件自动拟合出基准平面方程

• 系统将以此平面作为平行度评价的参考基准

1.3 被测平面测量

• 在被测平面上采集测量点（建议5点以上以提高精度）

• 软件计算被测平面与基准平面之间的最大距离差

• 输出平行度误差值 = 最大距离差 × 2

1.4 关键注意事项

• 测量点应均匀分布在整个平面上

• 避免在划痕、污渍等缺陷处采集数据

• 对于大平面工件，需增加采样点密度

垂直度测量实施方法

2.1 基准轴线建立

• 测量基准圆柱或基准平面

• 通过拟合算法确定基准轴线方向向量

• 系统将此轴线作为垂直度评价的参考方向

2.2 被测要素测量

• 测量被测平面或被测轴线

• 计算被测要素与基准轴线之间的角度偏差

• 垂直度误差 = L × tan(90° - 实际夹角) (L为被测要素长度)

2.3 两种常见情况处理

平面与轴线垂直度：

• 测量平面上多个点，计算这些点与基准轴线的关系

• 评估整个平面的垂直度偏差

轴线与轴线垂直度：

• 分别测量两条轴线的空间方向

• 计算两条轴线之间的角度与90°的偏差

作为国内领先的PCB、电子元器件等测量仪器、智能检测设备专业解决方案供应商——班通科技推出的Bamtone自动影像测量仪通过先进的光学系统、精密的机械结构和智能的测量算法，为平行度和垂直度测量提供了高效、精确的解决方案。其非接触式测量特性特别适用于精密、易变形或软质材料的工件检测。正确掌握测量方法和注意事项，可充分发挥设备性能，为产品质量控制提供可靠数据支持。随着智能制造的发展，Bamtone班通自动化测量设备将在精密制造领域发挥越来越重要的作用，成为现代工厂质量控制体系中不可或缺的关键设备。
