在印刷电路板（PCB）制造中，铜箔厚度是关键参数，直接影响导电性、散热性、承载电流能力和最终产品的可靠性。然而，准确测量铜厚并不简单，需要科学方法与先进设备的结合。如何通过智能化解决方案提升测量的精确度与效率，这是当下技术前沿探索的方向。

目前行业内常用的铜厚测量方法主要有：

1. 微切片法

这是最传统的测量方法，通过切割PCB铜厚样本，抛光后使用金相显微镜直接观测铜层截面并测量厚度。优点是直观准确，但属于破坏性检测，且耗时较长，不适合在线快速检测。

2. 涡流测厚法

基于电磁感应原理，通过探头产生的涡流来测量非磁性金属层厚度。这种方法快速无损，但对基材材质、表面粗糙度敏感，测量精度有限。

3. X射线荧光法（XRF）

利用X射线激发铜原子产生特征荧光，通过分析荧光强度计算厚度。这种方法测量速度快、精度较高，但设备成本高昂，且对多层板中内层铜厚的测量存在局限。

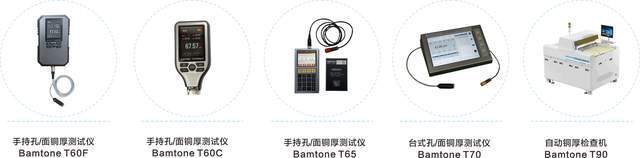

随着工业4.0和智能制造的推进，传统铜层测厚方法已难以满足现代PCB产业对高效率、高精度和实时监控的需求。作为国内知名的PCB测量仪器、智能检测设备品牌，Bamtone班通推出了系列手持（如Bamtone T60系列）、台式（如Bamtone T70）和在线铜厚检测（如Bamtone T90）等多种不同型号铜厚智能测量工具，将测量技术推向了新的高度。班通铜厚系列采用先进的传感器阵列和自适应算法，测量精度可达±3%，同时保持每分钟数平方米的检测速度，完美平衡了精度与效率的矛盾。

随着5G、物联网和汽车电子等领域的快速发展，PCB设计趋向高频高速、高密度集成，对铜厚均匀性和精度提出了更高要求。未来的铜厚测量技术将进一步向全自动化、智能化、在线化方向发展。

准确测量PCB铜箔厚度是保证产品质量的基础，而智能化测量系统则是提升企业竞争力的关键。从传统方法到现代技术，从人工操作到智能系统，铜厚测量领域正在经历深刻变革。Bamtone班通作为这一变革的推动者，通过技术创新帮助PCB制造商实现更高效、更精准的质量控制，为整个电子制造行业的升级发展提供了有力支持。

对于PCB制造企业而言，选择合适的铜厚测量方案不仅关乎产品质量，更关系到生产效率和市场竞争力。在智能制造的大潮中，拥抱技术创新，选择Bamtone班通国内品牌，无疑是企业迈向高质量发展和自主可控的重要一步。
