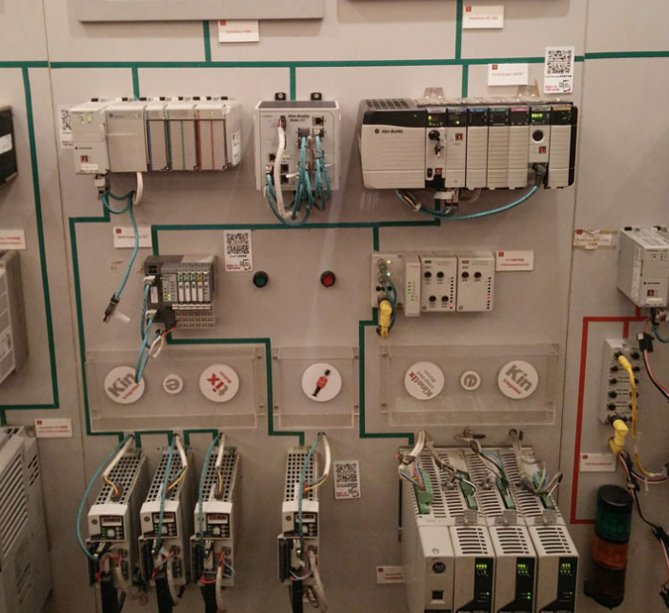

一、精密的自动化产线是关键——玻璃上料、激光划片、串焊、叠层、层压、装框、测试、包装等工序紧密衔接。产线核心控制大量依赖罗克韦尔经典的MicroLogix1000、SLC500甚至部分老而弥坚的PLC-5控制器。它们驱动机械臂、传送带，精确控制层压机温度压力，并连接着众多触摸屏（HMI）供操作员监控，以及变频器调节各类电机速度。

二、行业痛点

串口通讯的桎梏：这些经典PLC原生主要依赖RS-232/485串口（如DF1、DH485协议）连接HMI和变频器。串口速率低（通常最高115.2Kbps）、传输距离短、抗干扰能力差，在布满变频器、大功率设备的电气柜内，信号易受干扰导致通讯中断或数据错误。

单一通道的局限：一个PLC通常只有一个串口。若要同时连接上位机组态软件（如RockwellRSLogix/Studio5000的Linx，或第三方SCADA）进行数据采集、监控，以及连接本地触摸屏进行实时操作，串口资源捉襟见肘。加装串口扩展模块成本高且布线复杂。

维护与扩展困难：串口线缆多、接头易松动，故障排查费时费力。产线扩容或工艺调整时，增加设备或改变通讯对象极为不便，物理布线成为瓶颈。

数据实时性不足：串口低速限制了关键数据（如层压温度曲线、焊接参数、设备状态报警）上传至上位机的速度和数量，难以满足现代MES（制造执行系统）对实时生产数据的需求，影响生产调度与质量控制效率。

三、解决方案
捷米特JM-ETH-AB是一款专为罗克韦尔MicroLogix1000(1761系列)、SLC5/03/04/05(1747系列)及PLC-5控制器设计的高性能串口转以太网转换器/桥接器。它成为打通老旧PLC与现代以太网网络的关键桥梁。

核心功能：

透明串口转以太网：将PLC原有的串行通讯口（RS-232或RS-485）透明地映射到以太网端口。对PLC和连接的串口设备（HMI、变频器）而言，通讯方式无需改变，仿佛仍在通过串口直连。

多协议并行支持：

上位机通讯：模块完美支持Rockwell的EtherNet/IP协议（需导入EDS文件）或ModbusTCP协议。上位机组态软件（RSLinxClassic,RSLinxEnterprise,Ignition,WinCC等）可直接通过以太网访问PLC数据，实现高速、稳定的数据采集、监控和程序上下载。

HMI与变频器通讯：模块同时维持PLC与原有串口设备（支持DF1、ModbusRTU等协议）的连接。HMI和变频器通过串口连接到模块，其数据流被模块封装在以太网帧中传输给PLC，反之亦然。

虚拟串口（可选）：提供虚拟串口驱动，使得某些仅支持串口通讯的上位机软件无需修改即可通过以太网网络访问PLC。

高效桥接：作为以太网桥接器，它实现了PLC串口网络与工厂以太网主干网的无缝融合。

强大配置与管理：提供Web网页或专用配置工具，方便设置IP地址、网关、子网掩码、通讯协议、端口号、串口参数（波特率、数据位、停止位、校验）等。支持固件在线升级。

关键点：每个JM-ETH-AB模块一端通过以太网接入车间交换机，另一端通过串口连接PLC的编程口或通讯口。该PLC原有的串口设备（HMI、变频器）则连接到JM-ETH-AB模块提供的串口上。模块在以太网和串口网络之间进行双向协议转换和数据桥接。

四、实施过程

硬件安装：

关闭PLC电源。

将JM-ETH-AB模块的串口端（DB9接口）通过合适的串口线（直连或交叉，根据设备要求）连接到PLC的串行通讯端口（如CH0）。

为JM-ETH-AB模块接通24VDC电源。

使用标准网线将JM-ETH-AB模块的以太网端口连接到车间交换机的可用端口。

将原连接到PLC串口上的HMI和变频器的串口线，改接到JM-ETH-AB模块提供的相应串口上（注意RS-232与RS-485端口区分）。

网络配置：

通过模块默认IP地址（如192.168.1.100）或串口，登录其Web配置页面。

设置模块的IP地址、子网掩码、网关，确保与工厂网络规划一致。

配置上行通讯协议：选择与上位机通讯的协议（EtherNet/IP或ModbusTCP）。若选EtherNet/IP，需在Rockwell软件（如RSLinxClassic）中导入模块提供的EDS文件，并添加该以太网设备（指定IP和槽号/实例）。

配置下行串口参数：设置与PLC通讯的串口参数（波特率、数据位、停止位、校验），必须与原PLC串口设置完全一致。设置与HMI/变频器连接的串口参数（需匹配HMI/变频器设置）。

上位机软件配置：

在SCADA/MES/组态软件中，配置新的以太网驱动（如EtherNet/IP驱动或ModbusTCP驱动），指向JM-ETH-AB模块的IP地址。

建立通讯通道，添加PLC数据标签。对于EtherNet/IP，映射关系通常透明；对于ModbusTCP，需了解模块的Modbus地址映射规则。

HMI/变频器配置：

通常无需修改！HMI和变频器仍认为自己是通过串口直接连在PLC上，其通讯协议（如DF1,ModbusRTU）和参数保持不变。JM-ETH-AB模块完美模拟了PLC的串口。

测试与验证：

逐级测试：确保PLC与模块串口通讯正常->确保模块以太网端口与网络连通->确保上位机能通过以太网访问PLC数据->确保本地HMI能正常操作和显示->确保变频器能正常接收PLC指令并反馈状态。

五、应用效果

通讯效率飞跃：以太网（100/1000Mbps）替代低速串口，PLC与上位机间的数据交换速率提升数百倍，满足MES系统对产线实时数据（设备状态、工艺参数、产量、质量信息）的高速采集需求。

“一拖多”难题破解：一个JM-ETH-AB模块完美解决PLC单串口需同时连接上位机和HMI/变频器的矛盾，资源利用率最大化。

稳定性与可靠性提升：以太网抗干扰能力强，长距离传输稳定可靠，显著减少因通讯干扰导致的设备误停机和数据错误，保障光伏产线连续高效运行。

布线简化与成本降低：省去大量长距离串口线缆和可能的扩展模块，改用标准网线，布线简洁清晰，材料成本和安装维护成本大幅降低。车间更整洁，安全风险降低。

维护诊断便捷：网络化使得工程师可在办公室远程访问PLC进行程序监控、上下载和故障诊断，无需频繁进入嘈杂的生产现场，提升维保效率。

系统扩展灵活：以太网架构便于产线后续增加传感器、智能设备或接入更高级别的管理系统（MES/ERP）。只需在交换机上增加端口即可，扩展性极佳。

赋能智能制造：为老旧PLC系统注入网络化能力，是实现光伏组件制造数字化、智能化升级的关键一步，为精益生产、预测性维护、能源管理奠定坚实数据基础。

六、总结
在光伏制造等追求极致效率与可靠性的先进制造业中，老旧设备（如罗克韦尔MicroLogix/SLC/PLC-5）的网络化改造是降本增效、提升竞争力的必经之路。捷米特JM-ETH-AB以太网转换器/桥接器，凭借其对AB经典PLC的深度兼容、串口转以太网的高效透明转换、以及同时服务上位机与串口终端设备（HMI、变频器）的卓越能力，成为破解串口通讯瓶颈的理想钥匙。它不仅解决了信息孤岛、效率低下、维护困难等现实痛点，更通过构建基于以太网的统一高效通讯平台，显著提升了生产数据的实时性和系统稳定性，简化了网络架构，降低了长期运维成本，为光伏组件制造企业拥抱工业4.0和智能制造提供了强大的基础通讯保障。选择JM-ETH-AB，是连接过去与未来，驱动传统产线向智能化、网络化高效跃迁的明智之选。

《具体内容配置过程及其他相关咨询请与武工留言交流》
