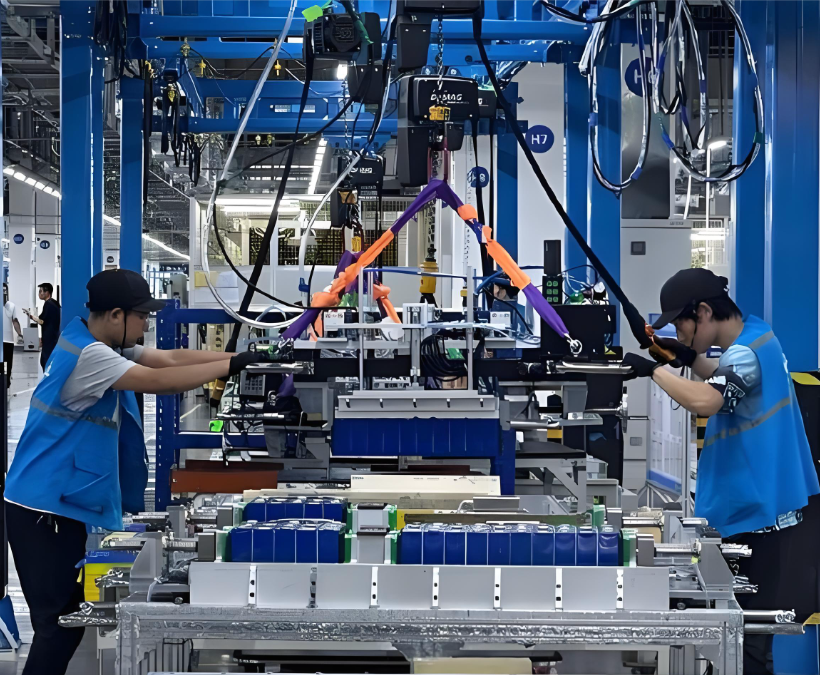

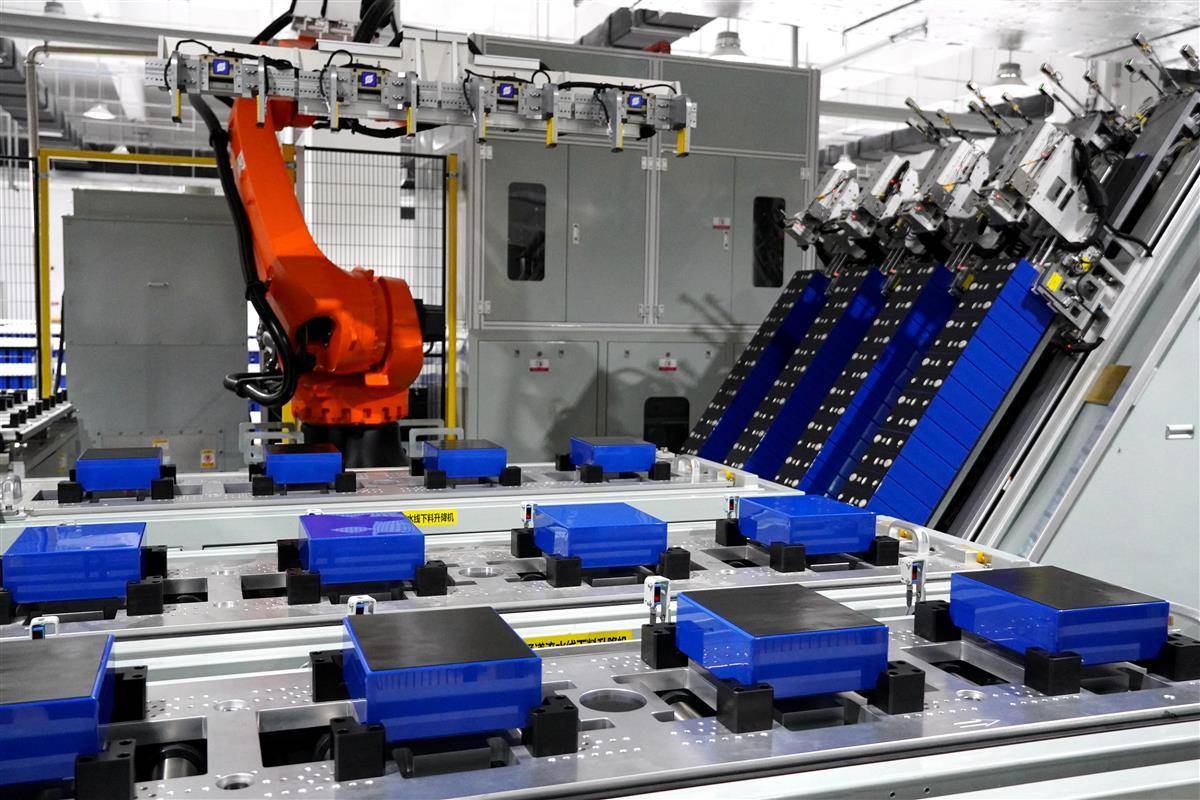

一、案例项目背景

  该车企聚焦新能源动力电池包的智能化装配，其电芯模组输送产线承担着电芯转运、定位、装配的核心工序。产线中，负责输送皮带调速的核心设备为施耐德 Altivar 320 变频器，该设备原生支持 EtherNet/IP 协议，可实时反馈电机转速、负载电流等关键运行参数；产线主控系统采用西门子 S7-1200 系列 PLC（型号为 CPU 1214C），其通讯接口仅支持 Modbus TCP 协议，需采集变频器数据以实现产线速度联动和故障预警。

  同时，产线规划接入工业物联网平台进行远程监控，需要稳定的工业网关完成协议转换和数据中转。在这一工业自动化场景中，跨协议设备的通讯壁垒成为产线智能化升级的核心阻碍，而塔讯 TX181-RE-RE-TCP/EIM智能网关的引入，为解决这一问题提供了专业方案。

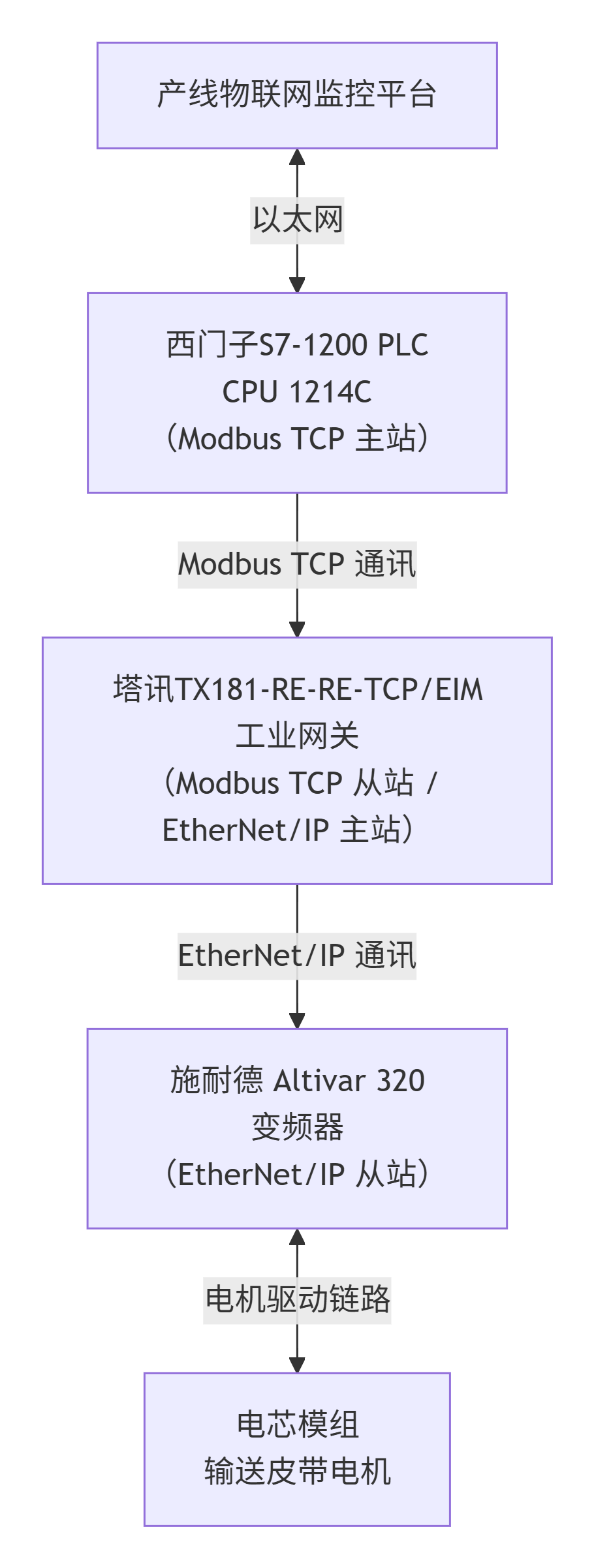

二、系统结构拓扑图

三、项目痛点

1. 协议兼容壁垒：施耐德 Altivar 320 变频器的 EtherNet/IP 协议与西门子 S7-1200 PLC 的 Modbus TCP 协议属于不同总线协议，无直接通讯通道，导致 PLC 无法采集变频器运行数据，也无法下发调速指令。

2. 数据采集断层：产线需接入工业物联网平台实现远程运维，但传统的串口采集方式无法满足高实时性需求，且缺乏专业工业网关进行数据格式转换和边缘处理。

3. 产线协同低效：人工手动调整变频器参数的模式，无法与 PLC 的产线节拍联动，易出现电芯输送速度不匹配导致的模组错位、卡顿问题，影响生产良率。

4. 设备管理缺失：无智能网关的中转，变频器的故障信息无法实时上传至主控系统，故障排查需现场停机检测，造成产线停工时长增加。

四、功能简介

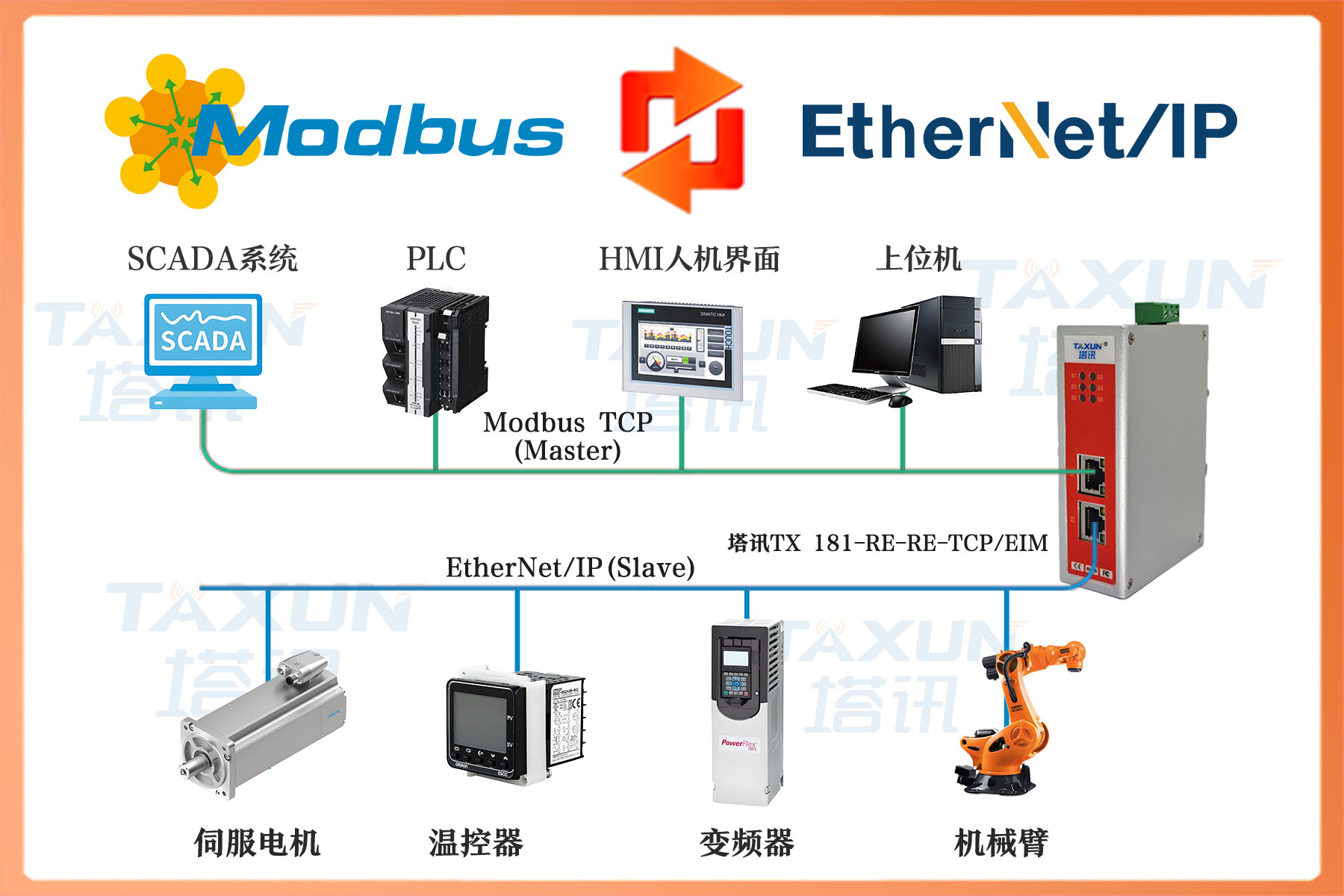

本次部署的塔讯 TX181-RE-RE-TCP/EIM工业网关，是一款高性能物联网网关兼数据采集器，核心功能如下：

1. 跨协议转换：支持 EtherNet/IP 主站与 Modbus TCP 从站的双向总线协议转换，可将施耐德 Altivar 320 变频器的 EtherNet/IP 数据封装为 Modbus TCP 格式，同时将西门子 S7-1200 PLC 的 Modbus TCP 指令解析为 EtherNet/IP 指令下发。

2. 边缘数据处理：内置轻量化计算模块，可对采集的变频器数据进行过滤、清洗和预处理，降低 PLC 和工业物联网平台的运算负荷。

3. 多通道数据传输：配备双以太网口，可同时对接 PLC 控制系统和工业物联网平台，实现生产数据和运维数据的并行传输。

4. 设备状态监测：自带故障诊断功能，可实时监控总线协议通讯状态，出现断连时自动报警并存储断点数据，保障数据完整性。

五、现场实施配置过程步骤

1. 硬件部署

（1）将塔讯 TX181-RE-RE-TCP/EIM工业网关通过 35mm 导轨安装在产线控制柜内，为网关接通 24V DC 电源；

（2）用工业以太网线连接塔讯 TX181-RE-RE-TCP/EIM智能网关的 EtherNet/IP 端口与施耐德 Altivar 320 变频器的通讯端口，完成 EtherNet/IP 链路搭建；

（3）将网关的 Modbus TCP 端口与西门子 S7-1200 PLC 的 PROFINET 端口接入同一工业交换机，构建 Modbus TCP 通讯网络。

2. 网关参数配置

（1）通过电脑连接塔讯 TX181-RE-RE-TCP/EIM数据采集器的调试端口，进入网关配置界面，将网关 EtherNet/IP 侧设为主站模式，添加施耐德 Altivar 320 变频器为从站设备，配置设备 IP 和通讯周期（设为 100ms）；

（2）在 Modbus TCP 侧将网关设为从站模式，配置 Modbus 从站地址为 1，映射变频器的转速、电流、故障代码等数据至 Modbus 寄存器地址；

（3）开启网关的工业物联网数据转发功能，配置物联网平台的 IP 和端口，设置数据上传频率为 500ms。

3. PLC 程序配置

（1）在西门子 TIA Portal 软件中，为 S7-1200 PLC 添加 Modbus TCP 通讯库，编写通讯程序，指定塔讯 TX181-RE-RE-TCP/EIM工业网关为 Modbus TCP 从站；

（2）关联 PLC 内部寄存器与网关的 Modbus 映射地址，实现对施耐德 Altivar 320 变频器参数的读取和指令下发；

（3）编写故障联动程序，当 PLC 检测到变频器故障数据时，自动触发产线急停和报警提示。

4. 现场联调测试

（1）启动产线设备，测试塔讯 TX181-RE-RE-TCP/EIM智能网关的协议转换延迟（实测平均延迟≤20ms）；

（2）模拟变频器过载故障，验证 PLC 和物联网平台是否能同步接收报警信息；

（3）调整 PLC 的产线节拍指令，确认变频器转速可实时联动变化，完成全链路调试。

六、应用效果和项目实施前后效果对比

（一）应用效果

1. 数据互通实现：通过塔讯 TX181-RE-RE-TCP/EIM工业网关，西门子 S7-1200 PLC 可实时采集施耐德 Altivar 320 变频器的 12 项核心参数，数据采集准确率达 99.98%。

2. 产线协同升级：变频器转速可根据 PLC 的产线节拍自动调整，电芯模组输送的定位精度提升至 ±0.5mm，产线良率从 92% 提升至 98.5%。

3. 运维效率提升：工业物联网平台可远程监控设备状态，故障响应时间从原来的 30 分钟缩短至 3 分钟，产线停机时长减少 80%。

4. 物联网融合落地：网关作为数据采集器，为产线接入工业物联网平台提供了标准化接口，实现了生产数据的云端存储和分析，为后续的 AI 工艺优化奠定了基础。

（二）实施前后效果对比

七、案例总结

  在新能源电池包装配这一高前景工业自动化领域，塔讯 TX181-RE-RE-TCP/EIM工业网关（物联网网关/智能网关/数据采集器）成功解决了施耐德 Altivar 320 变频器与西门子 S7-1200 PLC 的跨总线协议通讯难题。该案例不仅验证了专业工业网关在工业物联网融合中的核心枢纽作用，也为新能源智能制造产线的设备协同和数据互通提供了可复制的解决方案。未来，随着工业自动化与工业物联网的深度结合，此类总线协议转换网关将成为产线智能化升级的标配设备，助力更多制造企业实现高效、智能、绿色的生产转型。
