一、 项目背景：当“新大脑”遇见“老神经”
华东某第三方物流集团 2024 年启动“黑灯仓库”升级，主控系统统一采用西门子 SIMATIC S7-1200组建 ProfiNet 环网，以实现毫秒级调度。但库内 2009 年投运的 18 台滚筒式分拣机、8 组穿梭车轨道及 6 套扫码工位，全部通过菲尼克斯 Inline 系列 IB IL 24 DI 8/EF 模拟量 I/O 模块（订货号 2861951）接入 DeviceNet，波特率 250 kbps。若整体更换 I/O，单站材料费就要 4 万余元，还需停产割接线槽。最终，企业选择保留原有 DeviceNet 从站，引入捷米特JM-DNTM-PN工业级协议转换网关，让“新大脑”听懂“老神经”的语言，整套改造在线完成，零停机。

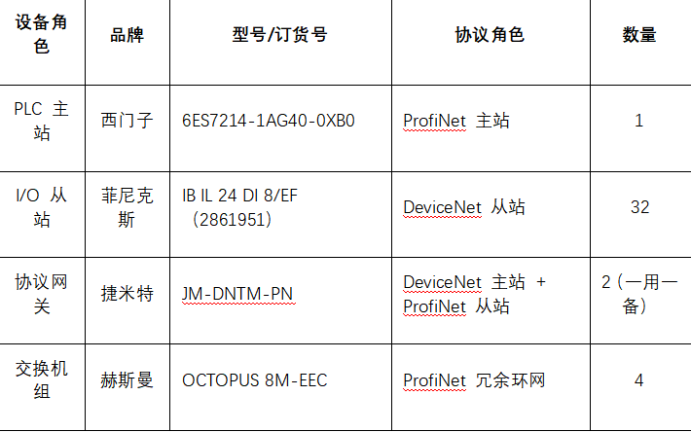

二、核心设备清单

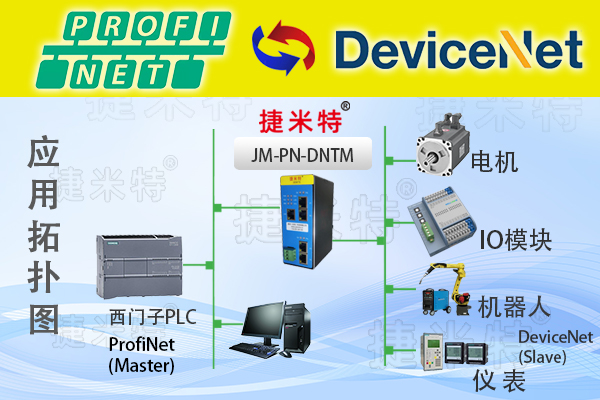

三、网络拓扑：两层一网，冗余到底

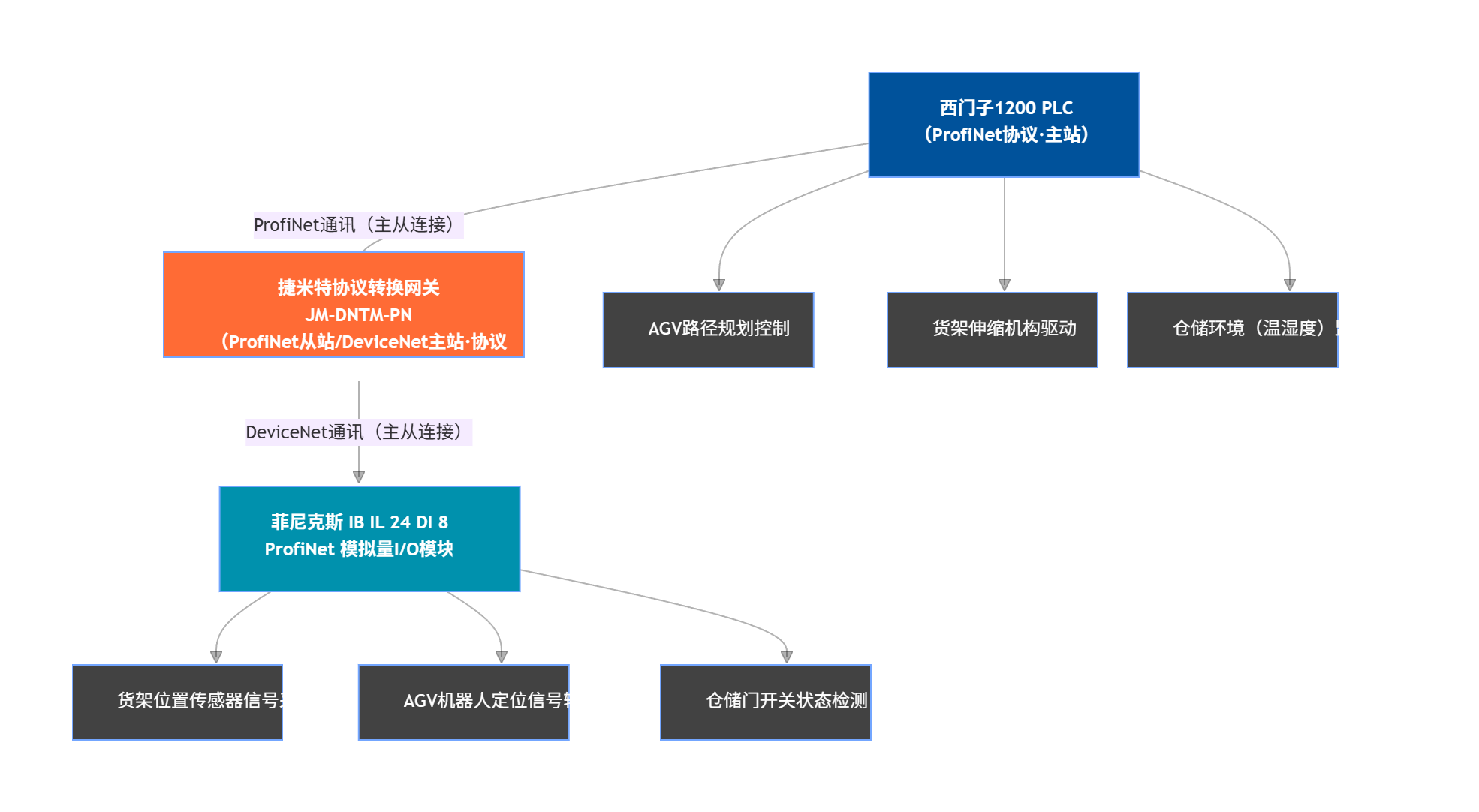

1. ProfiNet 层：S7-1200 与 JM-DNTM-PN工业智能网关均接入赫斯曼 OCTOPUS 千兆环网，启用 MRP（介质冗余协议），当单点断纤时 200 ms 内自愈。

2. DeviceNet 层：两台网关各拉出独立总线，Alpha 线覆盖 1-16 号 I/O 模块，Beta 线覆盖 17-32 号模块，支线 ≤6 m，终端电阻 121 Ω/1% 置于末端 IB IL 24 DI 8/EF 的拨码开关内。

3. 供电：网关 24 VDC 取自西门子 PM1207 电源，与 I/O 分段隔离，防止扫码枪瞬时 3 A 冲击导致总线复位。

四、硬件安装：在线“热插拔”

1. 预布线：夜班低峰期，电气班组提前在电缆桥架内敷设 DeviceNet 干线（PUR 22AWG 双屏蔽），两端压接 5 针 Mini-Change，确保次日可直接对接。

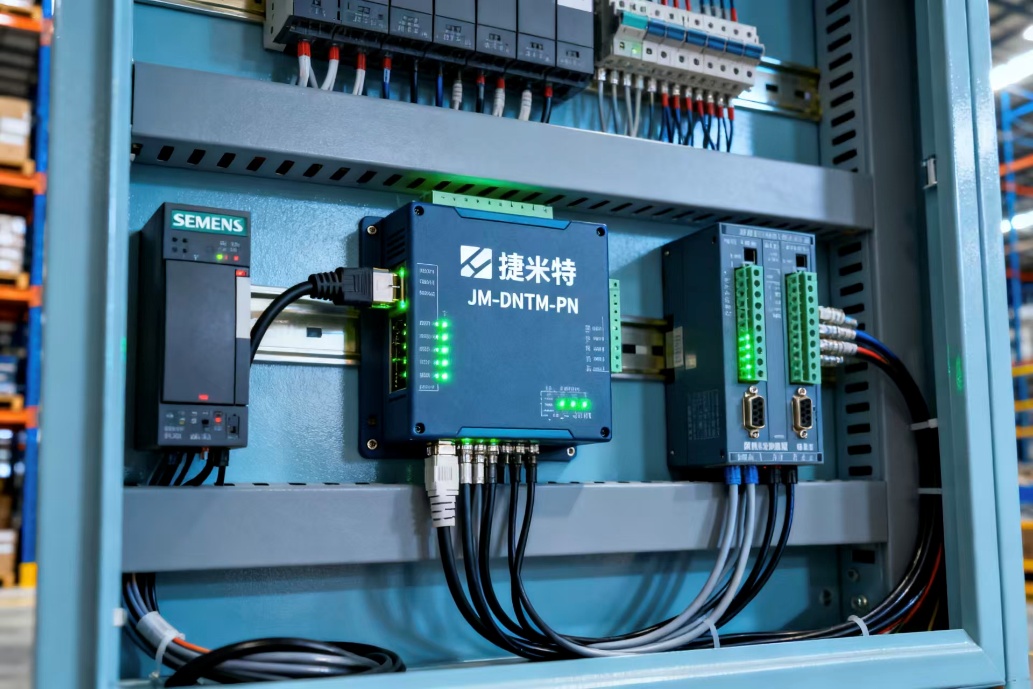

2. 网关上架：利用原 AB PLC 机位，导轨安装 JM-DNTM-PN协议转换网关，高度 1.6 m，避开叉车视线；两侧预留 50 mm 散热空间，IP20 防护足以应对封闭电控柜。

3. 零停机接插：每完成一条支线，先闭合 DeviceNet 电源，再拨码设置节点地址（01-32），网关自动扫描并分配 MAC ID，现场扫码枪业务无中断。

五、软件配置：TIA Portal + 捷米特 GSDML 双剑合璧

1. 导入 GSDML
在 TIA Portal V17 中，将捷米特官网下载的 GSDML-V2.33-JM-DNTM-PN-202403.xml 文件置于“选项→管理通用站描述文件”，重启后硬件目录出现“JEMITE JM-DNTM-PN”。

2. 组态 ProfiNet 从站
拖曳网关至网络视图，分配设备名称“DNTM_PN_Alpha”，IP 192.168.1.101，子网掩码 255.255.255.0；启用 16 槽 I/O，输入/输出各 128 Byte，合计 256 Byte。

3. 实时性调优
将 ProfiNet 发送周期设为 4 ms，DeviceNet 轮询周期同步 4 ms，网关内部 1 k 缓存区启用“零拷贝”机制，实测端到端延迟 3.8 ms，满足穿梭车 5 ms 定位要求。

六、调试过程：三阶段验证

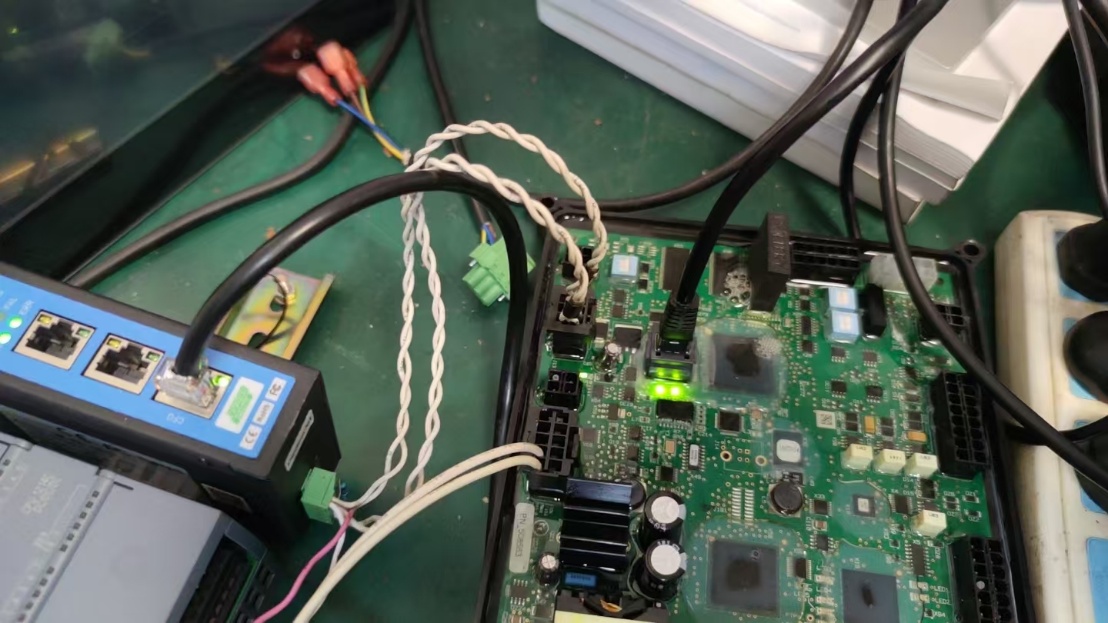

1. 单站调试：用 Phoenix Contact DIAG+ 测试仪逐段测量 DeviceNet 共模电压 2.3 V，差模 60 mV，符合 ODVA 规范；再强制 I/O 模块输出 50% PWM，示波器观察上升沿 180 ns，无反射。

2. 通信调试：在 TIA 在线诊断中触发“强制值”，PLC 输出 %Q100.0=TRUE，网关 RX/TX 指示灯 200 ms 内同步闪烁，现场滚筒立即启动，验证链路畅通。

3. 业务联调：WMS 下发 1800 件/h 峰值任务，连续运行 72 h，ProfiNet 丢包 0，DeviceNet 重传 0，CPU 诊断缓冲区无“IO 设备故障”记录，系统可用率 99.97%。

七、运行效果：数字说话

1. 效率：原先 AB PLC 轮询周期 16 ms，峰值 1200 件/h 已是极限；改造后 4 ms 周期，机械极限 2100 件/h，产能提升 75%。

2. 能耗：分拣机变频器空载待机频率由 30 Hz 降到 18 Hz，单台年节电 1820 kWh，32 台合计年省电费 5.8 万元。

3. 维护：网关内置 Web 服务器，实时显示 DeviceNet 网络负载、终端电阻状态，故障定位时间由平均 45 分钟缩短到 5 分钟；MTTR 降低 89%。

八、经验总结

捷米特 JM-DNTM-PN工业级协议转换网关的硬件架构预留了 EtherCAT、Modbus-TCP 扩展子卡，2025 年该物流中心计划新增 50 台 AGV，可直接通过同一网关实现多协议并存，继续保护本次投资。届时，西门子 S7-1200 仍将作为 ProfiNet 主站，而网关将扮演“多语种翻译官”，让 DeviceNet、EtherCAT、Modbus-TCP 设备在同一货架下协同作业，真正实现“协议无感，物流无限”。
