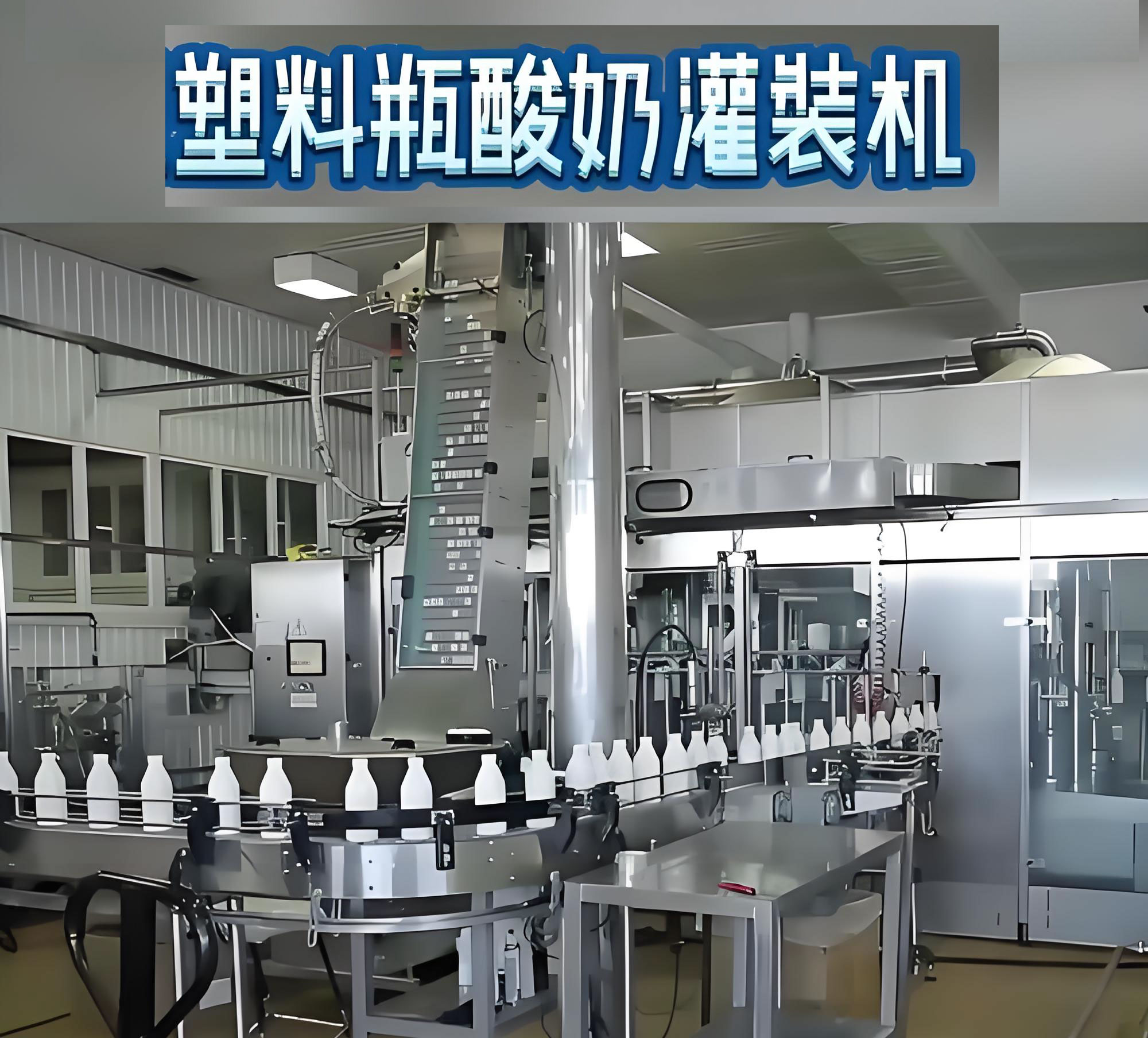

一、项目背景：无菌酸奶灌装生产线的通讯困境

在工业自动化领域的食品饮料无菌酸奶灌装生产线中，某企业采用西门子 200 SMART PLC（Modbus RTU 协议）负责酸奶原料的杀菌温控、均质压力调节，搭配台达 DVP PLC（Modbus TCP 协议）控制无菌灌装阀、封盖设备、在线 CIP（原位清洗）系统的运行。

西门子 200 SMART PLC 需向台达 DVP PLC 传输杀菌温度（85℃±1℃）、均质压力等参数及原料就绪信号，台达 DVP PLC 需反馈灌装速度、封盖合格率等状态，以保障酸奶无菌品质与生产连续。因协议异构无直接通讯通道，原有手动录入方式效率低下，日均 2 次生产停滞，单次损失超 6 万元。作为食品饮料高增长领域，该行业 2025 年全球市场规模预计超 1200 亿美元，对数据实时性、合规性及 GB 19302-2010、FDA 21 CFR Part 11 标准要求严苛。

二、项目痛点

1. 协议异构阻断生产协同：西门子 200 SMART PLC 的 Modbus RTU 协议与台达 DVP PLC 的 Modbus TCP 协议无法直接兼容，无物联网网关中转时，杀菌参数需操作员每 20 分钟从 200 SMART PLC 导出后，通过台达编程软件手动输入，单次数据传递延迟超 15 分钟，导致灌装设备频繁等待原料信号，生产节拍从 3 分钟 / 批次延长至 5.5 分钟 / 批次，效率下降 45%；曾因均质压力录入错误（设定 15MPa，实际 20MPa），导致 3 批次酸奶口感偏稀，报废损失超 9 万元。

2. 数据采集追溯断层：原有系统无专用数据采集器，杀菌温度曲线、灌装剂量（200g±2g）、CIP 清洗时间等关键工艺数据仅分别存储于两台 PLC 本地（存储周期 3 天），无法自动上传至工业物联网平台，出现食品安全问题时，需人工比对两台 PLC 的运行日志，追溯原因耗时超 4 小时，不符合食品行业 “从原料到成品全链路追溯” 的要求（如沃尔玛、家乐福供应链标准）。

3. 工业环境适应性差：生产车间存在蒸汽（杀菌工序）、酸碱清洗液（CIP 系统），传统 RS485 转以太网模块防护等级低（IP20）、耐腐蚀性能弱，日均通讯中断 1-2 次，每次中断导致灌装设备急停、CIP 系统暂停，需人工重启并重新校准参数，恢复耗时超 2.5 小时，单日减少有效生产时间约 5 小时，损失产能超 2 万瓶酸奶。

4. 设备负载超限引发安全风险：尝试通过第三方软件实现数据转发，导致西门子 200 SMART PLC CPU 负载升至 82%（频繁处理数据转换任务）、台达 DVP PLC CPU 负载达 80%，超出安全运行阈值（PLC≤75%），引发灌装剂量偏差超 5g，存在计量不合格风险，曾导致 1 批次产品因净含量不达标被市场监管部门处罚，罚款超 3 万元。

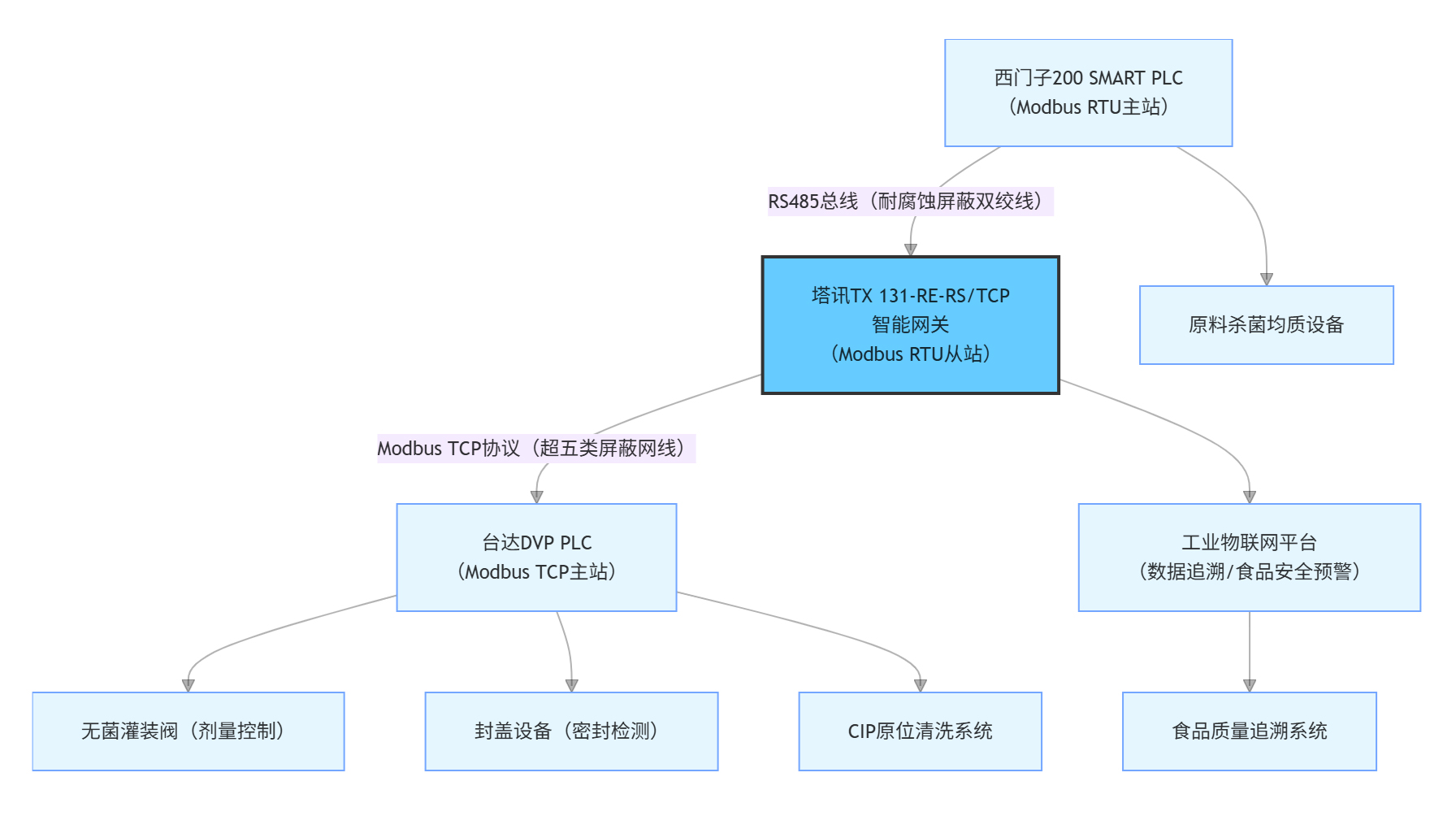

三、系统结构拓扑图

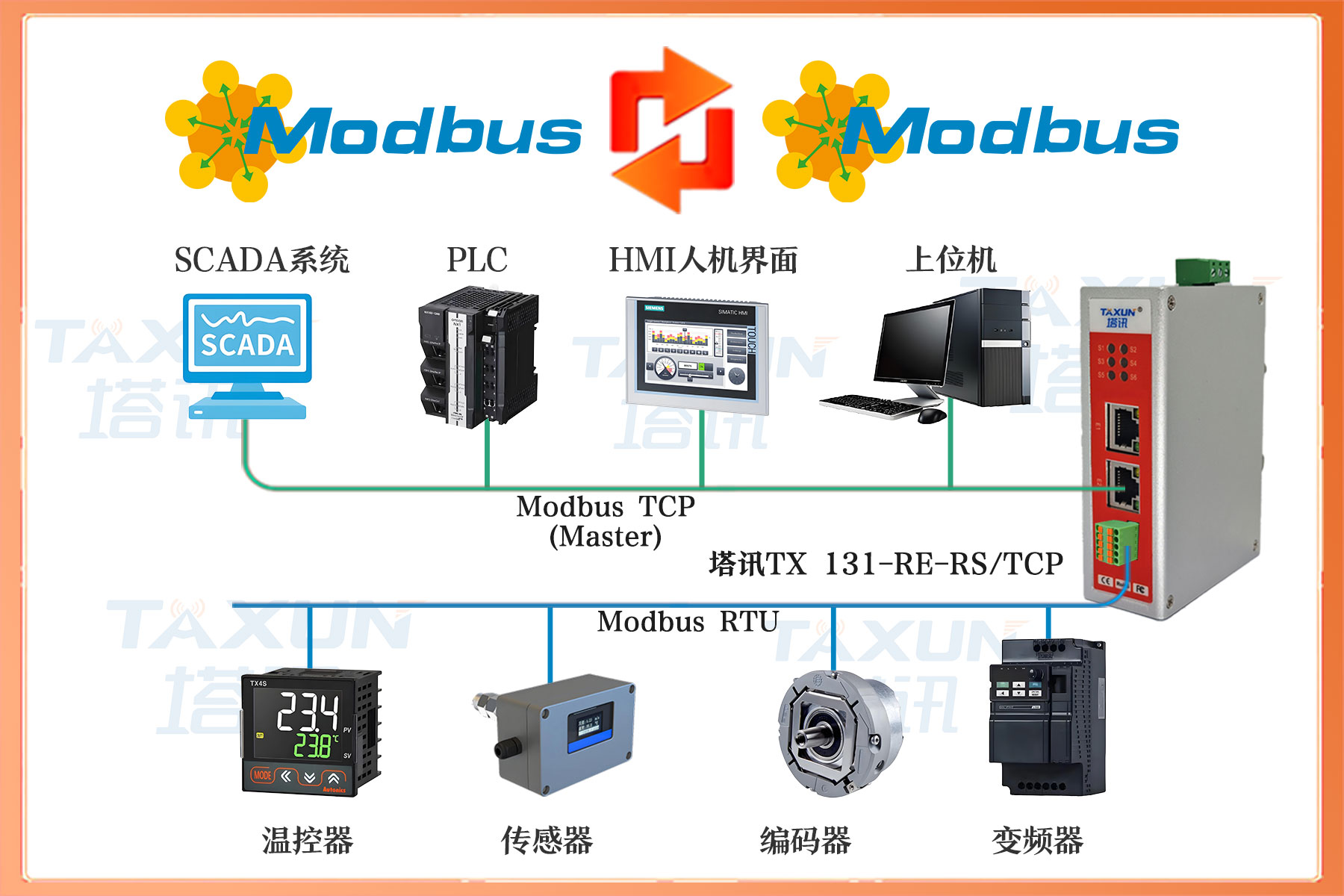

四、塔讯 TX 131-RE-RS/TCP 网关功能简介

作为核心工业网关，该设备实现 Modbus RTU 从站到 Modbus TCP 从站的双向协议转换，关键功能深度适配无菌酸奶灌装场景需求：

· 协议兼容：严格遵循 Modbus RTU（IEC 61158）与 Modbus TCP（IEC 61158）协议规范，支持 9600-115200bps 可调波特率（适配西门子 200 SMART PLC 通讯参数：9600bps、偶校验、8 数据位、1 停止位）与 10/100Mbps 自适应以太网速率，自动识别台达 DVP PLC 的寄存器地址映射规则，确保杀菌参数与生产指令传输无格式偏差，符合 “食品安全零风险” 要求。

· 数据处理：内置双核工业级处理器，每秒可完成 2000 次以上数据转换，转换延迟≤23μs，支持 1800 点数据映射，满足杀菌温度（4 字节浮点数）、均质压力（4 字节浮点数）、灌装剂量（4 字节浮点数）等多类型数据同步传输，数据更新频率达 2 次 / 秒，符合 GB 19302 对 “工艺参数实时监控” 的标准。

· 工业适配：具备 IP40 防护等级（适配食品车间环境），外壳采用 304 不锈钢材质（耐腐蚀、易清洁），支持 24VDC 宽压供电（±15% 波动兼容）；抗电磁干扰性能符合 EN 61000-6-2 标准，避免 CIP 系统变频器产生的干扰导致数据丢包；配套耐腐蚀 RS485 电缆，耐受蒸汽与酸碱环境侵蚀。

· 物联与合规扩展：支持本地数据缓存（容量 3GB，缓存周期 60 天），通过 MQTT 协议对接工业物联网平台与食品质量追溯系统，实现工艺数据实时归档与不可篡改存储；内置食品安全预警功能，当杀菌温度低于 80℃时，网关直接向两台 PLC 推送停机信号；支持故障自恢复，通讯中断后≤80ms 重新建立连接，保障生产连续。

五、解决方案与实施过程

（一）方案设计

采用塔讯智能网关构建 “双 PLC - 单网关” 通讯架构：网关 Modbus RTU 侧作为西门子 200 SMART PLC 的从站，实时采集杀菌温度（VW100）、均质压力（VW104）、原料就绪信号（I0.0）；Modbus TCP 侧作为台达 DVP PLC 的从站，将采集到的原料参数传输至 PLC，同时接收 PLC 反馈的灌装速度（VW200）、封盖合格率（VW202）、CIP 状态（M10.0），实现双向数据实时交互，数据更新频率 2 次 / 秒，满足酸奶灌装协同需求。

（二）实施步骤

1. 硬件部署：网关安装于车间控制室的防水机柜内，通过耐腐蚀屏蔽 RS485 电缆（长度 45 米）接入西门子 200 SMART PLC 的 RS485 端口；通过超五类屏蔽网线连接台达 DVP PLC 的以太网交换机，配置 IP 地址与 PLC同网段，做好独立接地处理（接地电阻≤4Ω），避免车间蒸汽冷凝水影响设备。

2. 参数配置：使用塔讯配置软件建立数据映射表 —— 将 200 SMART PLC 的原料参数（杀菌温度：40001、均质压力：40002、就绪信号：10001）映射至网关寄存器；将台达 DVP PLC 的反馈数据（灌装速度：30001、封盖合格率：30002、CIP 状态：10002）映射至网关对应寄存器，设置数据更新周期 500ms，启用 “数据校验”“食品安全预警”“故障自恢复” 功能。

3. 联调与合规测试：在工业物联网平台同步验证数据传输（延迟≤23μs，丢包率 0.05%）；模拟杀菌温度降至 78℃，测试网关是否触发停机信号；邀请第三方机构验证数据追溯功能符合 FDA 21 CFR Part 11 要求，确保通过食品监管部门审核。

六、应用效果与前后对比

（一）实施后效果

1. 生产效率与食品安全双提升：数据传输延迟降至 23μs 内，生产节拍从 5.5 分钟 / 批次缩短至 2.8 分钟 / 批次，日产能从 4 万瓶提升至 8.2 万瓶，效率提升 105%；食品安全预警功能避免杀菌不彻底风险，产品合格率从 98.5% 升至 99.98%，每月减少报废损失超 18 万元；计量偏差率从 2.3% 降至 0.2%，未再发生净含量不合格问题。

2. 数据追溯全面落地：通过网关将工艺数据自动上传至工业物联网平台，食品安全问题追溯时间从 4 小时缩短至 3 分钟，实现酸奶从原料杀菌到灌装封盖的全链路追溯，顺利通过沃尔玛供应链审核；数据不可篡改功能保障电子记录合规，避免监管处罚风险。

3. 通讯稳定性适配车间环境：网关耐腐蚀、抗干扰设计适配食品车间工况，连续运行 3 个月丢包率≤0.1%，通讯中断次数从 1-2 次 / 日降至 0 次，设备恢复时间从 2.5 小时缩短至 12 分钟，单日增加有效生产时间 5 小时，月增产能超 10 万瓶。

4. 设备负载与安全风险降低：西门子 200 SMART PLC CPU 负载从 82% 降至 39%，台达 DVP PLC CPU 负载从 80% 降至 37%，均低于安全阈值；灌装剂量偏差控制在 ±1g 内，彻底消除计量风险，每年减少罚款与返工成本超 20 万元。

（二）效果对比表

七、行业价值与后续扩展

本案例聚焦食品饮料无菌酸奶生产行业，该行业直接关系消费者健康，对食品安全与生产合规性要求极高。此方案可复制至无菌果汁、乳制品灌装等产线，后续可扩展接入 AI 工艺优化系统，通过工业物联网平台分析历史杀菌、灌装数据，自动优化温度与压力参数；或对接 ERP 系统，实现生产数据与订单管理联动，进一步提升食品生产的智能化与精细化水平，助力企业满足全球食品市场的严苛安全标准。
