协议融合之桥：ETHERCAT转PROFINET网关在智慧热源厂的应用实践

在追求高效、精准与可靠的热能供热领域，工业自动化系统的神经中枢——工业网络，其架构的合理性与通畅性直接决定了整个供热系统的运行品质。实践中，我们常常面临一个现实挑战：如何在同一个控制系统内，让采用不同通信协议的设备实现无缝对话与高效协同？近期，我们在某区域性集中供热项目的热源厂自动化升级中，便成功运用ETHERCAT转PROFINET协议转换网关，化解了这一核心矛盾，为构建统一、高效的智能控制系统提供了关键支撑。

一、 项目背景与核心挑战

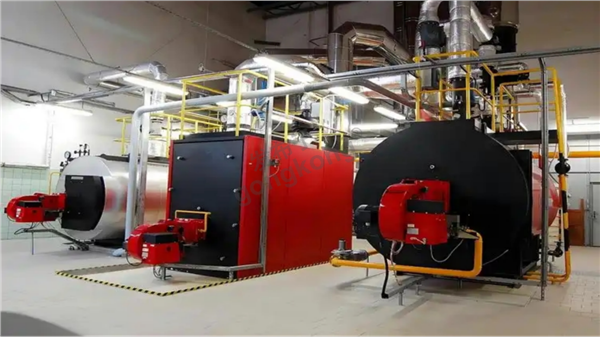

该热源厂的核心控制系统采用了高性能的倍福（Beckhoff）PLC，其内置的ETHERCAT总线以其极高的同步性和极短的循环周期著称，是处理快速I/O和伺服控制的理想选择。然而，厂区内大量的变频控制柜（用于驱动循环泵、补水泵及引风机、鼓风机等关键设备）普遍标配PROFINET接口。这就形成了一个典型的“多协议共存”局面：上层控制大脑（倍福PLC）讲的是“ETHERCAT语言”，而执行层主力（变频控制柜）则使用“PROFINET语言”。

若强行要求所有设备统一协议，不仅成本高昂，且周期漫长。此时，ETHERCAT转PROFINET网关的重要性便凸显出来。它并非一个简单的接口转换器，而是一个具备双向协议解析能力的智能网络枢纽。

二、 网关：系统集成的关键枢纽

在此项目中，我们选用了某成熟品牌的ETHERCAT转PROFINET网关。其核心作用在于：

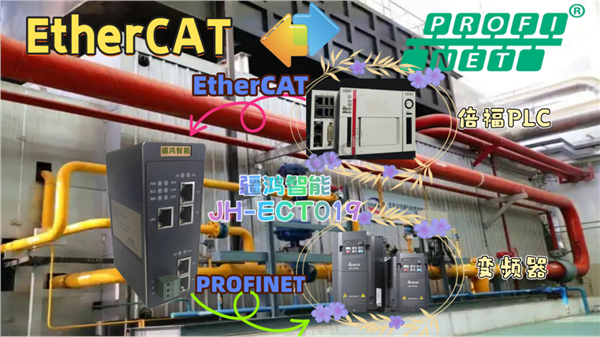

1.  角色定义清晰：网关在PROFINET网络侧作为从站设备，被中央控制器（西门子S7-1500系列PLC，在此作为PROFINET主站）扫描并管理；同时，在ETHERCAT网络侧，它作为主站，主动扫描并管理其下的倍福PLC（作为ETHERCAT从站）。

2.  数据透明传输：网关实现了两个异构网络之间的数据双向、无损映射。PROFINET控制器发出的控制字、设定频率等数据，经网关实时、准确地转换为ETHERCAT帧，送达倍福PLC；反之，倍福PLC采集的设备状态、实际转速、故障代码等信息，也通过网关转换为PROFINET数据，反馈给上层系统。

3.  配置简化：工程师无需深入修改倍福PLC的底层程序或变频器的复杂参数。只需在网关的配置软件中，进行简单的网络组态与数据映射表设置，即可建立通信桥梁。整个过程如同为两个说不同语言的人配备了一位精准的同声传译。

三、 应用实例与价值体现

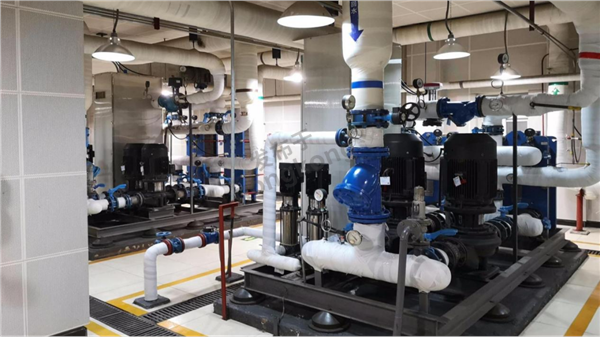

以厂内核心的“一级循环泵控制系统”为例。该系统由一台250kW的变频器驱动，要求根据供热管网最不利点的压力反馈，实时调节水泵转速，实现恒压供水，从而达到精准供热与节能降耗的双重目的。

   实施方案：

    1.  将倍福PLC（带ETHERCAT接口）的I/O数据区与变频器的过程数据（PZD）进行映射。

    2.  在网关配置软件中，定义PROFINET侧的输入/输出模块，并将其与ETHERCAT侧的对应数据地址关联。

    3.  在PROFINET主站（西门子PLC）的TIA Portal项目中，安装该网关的GSDML文件，并将其作为标准PROFINET设备添加到网络，并分配好对应的I/O地址。

   运行效果：

    系统投运后，PROFINET主站发送的频率设定值，通过网关在毫秒级内传递至倍福PLC，进而控制变频器动作；同时，变频器反馈的实际频率、电流、故障状态等信息也经由这条路径稳定上传。整个控制回路响应迅速、稳定可靠，成功将供水压力波动控制在±0.05MPa以内，远超预期。更重要的是，此举避免了为连接变频器而额外增加ETHERCAT通信模块的成本，保护了现有投资。

四、 总结

此次实践充分证明，疆鸿智能ETHERCAT转PROFINET协议转换网关在异构网络集成中扮演着不可替代的角色。它不仅是简单的协议转换器，更是系统架构的“润滑剂”和“融合剂”。对于自动化工程师而言，善用此类网关，能够极大地提升系统设计的灵活性，打破不同品牌、不同协议设备之间的技术壁垒，以最优的性价比构建起高效、稳定、面向未来的智能化供热系统。在工业互联网与智能制造深度融合的今天，这种精准、高效的互联互通能力，正是我们迈向智慧工厂的坚实一步。
