LabVIEW中通过编程移动ROI 点击：5 | 回复：0
LabVIEW通过编程方式调整已生成的感兴趣区域（ROI）位置的完整解决方案，适用于 ROI 与目标轻微错位时的精准调整场景。
在 LabVIEW 视觉模块中，所有 ROI（无论形状是否相同，如矩形、圆形、多边形等）都统一存储在一个预定义簇（Cluster） 中，该簇被称为ROI Descriptor（ROI 描述符）。
该簇包含两类关键坐标信息，是实现 ROI 移动的核心数据基础：
全局矩形坐标（Global Rectangle）
由 4 个数值组成，分别代表整个 ROI 组的左边界、上边界、右边界、下边界位置，用于快速定位 ROI 组的整体范围。
单个 ROI 坐标数组
存储每个独立 ROI 的坐标数据，坐标含义随 ROI 形状变化（例如：矩形 ROI 包含左上角和右下角坐标，圆形 ROI 包含圆心和半径坐标）。
编程实现 ROI 移动
通过调用 Vision Utilities 中的专用 VI，可按以下 4 个步骤实现 ROI 移动，支持 “整体移动” 或 “部分移动” 两种场景：
步骤 1：打开 ROI 相关 VI 面板
在 LabVIEW 的 VI 框图窗口中，右键单击空白区域，打开 “函数面板（Function Panel）”；
依次展开路径：
Vision and Motion >> Vision Utilities >> Region of Interest，即可看到所有 ROI 处理相关 VI（如解组、变换、重组等）。
步骤 2：（可选）拆分 ROI 组（仅部分移动时需执行）
若只需移动 ROI 组中的某几个 ROI（而非全部），需先将整体 ROI 描述符拆分为单个 / 多个子描述符：
使用 VI：
IMAQ Ungroup ROIs（ROI 解组）
功能：将包含多个 ROI 的 “整体 ROI 描述符” 拆分为多个 “单个 ROI 描述符”（输出为数组形式）；
筛选目标 ROI：从拆分后的数组中，选择需要移动的 ROI 描述符；
后续操作：对筛选出的 ROI 描述符执行移动后，再用
IMAQ Group ROIs（ROI 重组）将所有 ROI（包括未移动的）重新合并为一个整体描述符。
步骤 3：核心操作 —— 移动 ROI（IMAQ Transform ROI）

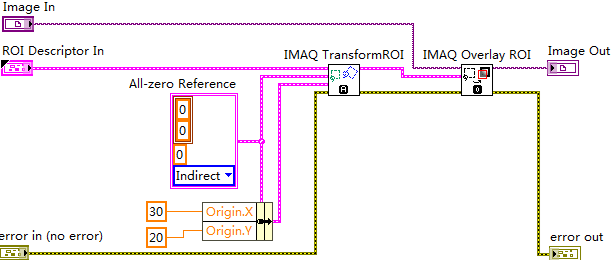

使用IMAQ Transform ROI VI 是实现 ROI 位置调整的关键，该 VI 通过 “基准参考（Base Reference）” 和 “新参考（New Reference）” 定义移动方向和距离：
