在诸多领域，对高精度成像有着迫切需求，如生物医学成像用于疾病诊断，材料无损检测用于保障产品质量等。利用 LabVIEW 开发一套太赫兹二维扫描成像系统，展现 LabVIEW 在复杂系统构建中的卓越能力。

应用场景

该成像系统主要应用于生物医学领域的细胞组织成像，辅助早期疾病诊断；工业生产中的材料内部缺陷检测，保障产品质量；以及安检领域，对隐匿物品进行非接触式探测。

硬件选型

太赫兹发射源

选用基频为 140GHz 的太赫兹源，它能借助倍频器调整至 420GHz 。如此一来，可依据不同成像需求，灵活提供多种频率的太赫兹波，满足生物医学、工业检测等场景对不同穿透深度与分辨率的要求。

二维平移台及控制器

采用精密电动平移台，能实现 X、Y 轴位置的精确调整。在生物医学成像中，可精准定位细胞组织；工业检测时，对材料微小区域进行细致扫描，确保成像过程的高精度。

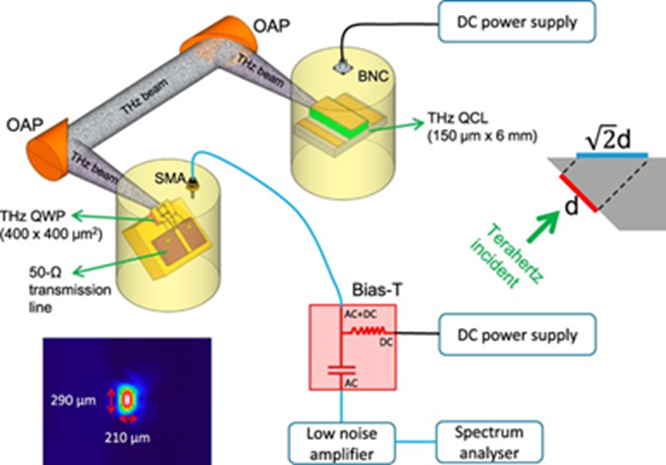

离轴抛物面镜

用于集中和聚焦太赫兹波，保障波束精确传输，使太赫兹波能高效作用于被检测物体，提高信号质量与成像清晰度。

锁相放大器

其作用是稳定和放大信号，提升系统信号处理能力，从复杂背景噪声中提取出有效太赫兹信号，优化成像效果。

太赫兹探测器

负责检测经过样品的太赫兹波，并将其转换为电信号，为后续数据采集与处理提供基础。

软件架构

软件通过 LabVIEW 设计，涵盖设备控制、数据采集、图像重构和数据存储等多个模块。在设备控制模块，利用 LabVIEW 丰富的函数库，编写控制程序，精准操控太赫兹发射源的频率切换、二维平移台的移动路径与速度等，确保硬件协同工作。数据采集模块则实时获取太赫兹探测器传来的电信号数据，保证数据完整性。图像重构模块将采集的数据映射到二维数组，通过归一化和灰度处理等算法，将数据转换为直观图像。数据存储模块把原始数据及处理后的图像按特定格式保存，方便后续查阅与分析。

软件架构优点

LabVIEW 图形化编程界面，使得开发人员能像绘制流程图一样编写程序，调试时可直观查看数据流向，维护更便捷。各功能模块独立设计，后期若要添加新功能，如增加新的图像算法，只需在对应模块修改，易于功能拓展和系统升级。

相比其他架构特点

与传统基于文本的编程语言架构相比，LabVIEW 无需复杂语法学习，工程师可将更多精力放在系统功能实现上。其数据流编程方式，依据数据流向决定程序执行顺序，避免了传统文本语言中因语句顺序导致的逻辑错误，提升程序可靠性。相较于一些封闭性较高的信号采集软件架构，LabVIEW 可自由定制功能，像本系统实现对位移平台的控制，而封闭软件往往难以支持此类新增功能。

开发问题及解决

硬件通信问题

开发初期，LabVIEW 软件与硬件设备通信不稳定，常出现数据丢包现象。经排查，是 VISA 协议配置参数与硬件不匹配。通过仔细查阅硬件手册，重新调整 VISA 协议中的波特率、数据位、停止位等参数，实现了软件与硬件的高效通信，确保数据稳定传输。

成像分辨率不足

起初成像分辨率无法满足生物医学和工业检测高精度需求。分析发现太赫兹波频率和扫描步进设置不合理。经多次实验，优化太赫兹源频率，降低扫描步进，最终成像分辨率最高可达 0.2mm ，满足应用场景需求。
