一、项目背景与痛点

在新能源储能系统集成场景中，某锂电池生产线采用西门子S7-300PLC作为本地控制器，通过MPI/DP接口连接西门子TP1200Comfort触摸屏实现本地操作。随着智能化升级需求，需将S7-300接入基于S7-1500PLC的中央控制系统，并实时采集ABBACS580变频器（MODBUSRTU协议）的运行数据。传统方案存在以下痛点：

通讯接口限制：S7-300无以太网口，仅支持MPI/DP通讯，无法直接与S7-1500的PROFINET网络对接。

多设备兼容性：需同时保持TP1200触摸屏的MPI通讯，避免产线停机改造。

协议异构难题：变频器采用MODBUSRTU协议，与西门子PLC的工业协议体系存在兼容性壁垒。

数据实时性：锂电池生产对温度、电压等参数的采集频率要求达100ms级，传统MPI通讯速率（最高1.5Mbps）难以满足。

二、核心设备选型与功能简介

桥接模块：远创智控MPI-ETH-YC02Plus

协议转换：支持MPI/DP转MODBUSTCP及西门子S7TCP协议，实现S7-300与S7-1500的跨代际通讯。

多主站扩展：配备九针母口扩展接口，可同时连接TP1200触摸屏与S7-300PLC，支持32个MPI节点并行通讯。

硬件防护：集成磁耦隔离与TVS浪涌保护，适应-40℃~85℃工业环境，满足储能产线严苛要求。

双路通讯：以太网口支持10/100M自适应，RS485接口兼容MODBUSRTU从站，波特率自适应9.6K~1.5Mbps。

触摸屏：西门子TP1200Comfort

支持MPI协议主站模式，通过九针接口直连MPI-ETH-YC02Plus扩展口，保留原操作界面无需重新组态。

12英寸高清屏，支持32个MPI节点同时通讯，满足产线多设备监控需求。

变频器：ABBACS580-01-072A-4

标配MODBUSRTU接口，支持03/06/16号功能码，可采集电机频率、电流、故障代码等30+参数。

内置EMC滤波器，防护等级IP55，适用于储能系统的高电磁干扰环境。

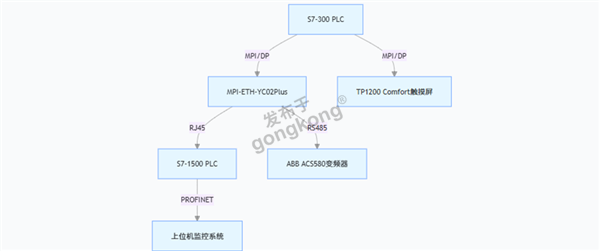

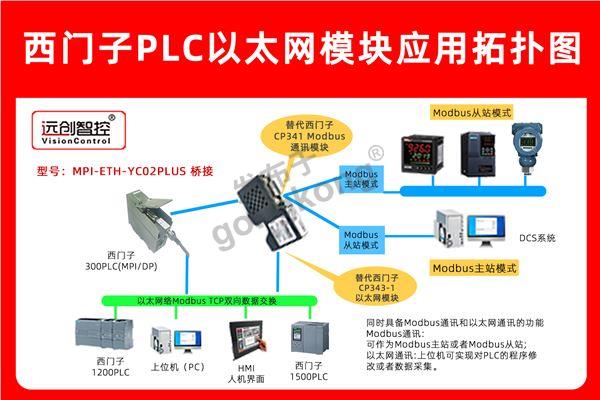

三、系统拓扑与连接方案

层级说明：

设备层：S7-300通过MPI/DP连接以太网模块，模块RS485口级联3台ACS580变频器（菊花链拓扑）。

控制层：模块以太网口与S7-1500的X1以太网口直连，采用S7TCP协议通讯，数据传输周期≤50ms。

管理层：S7-1500通过PROFINET将数据上传至力控上位机，实现远程参数整定与故障预警。

四、实施过程与关键配置

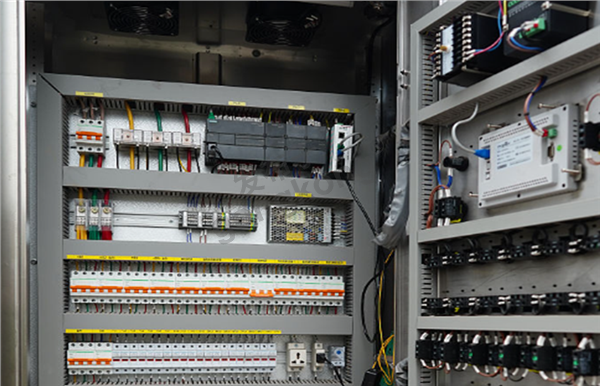

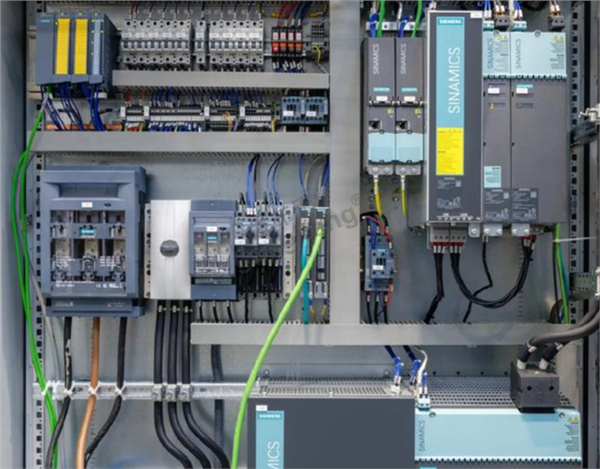

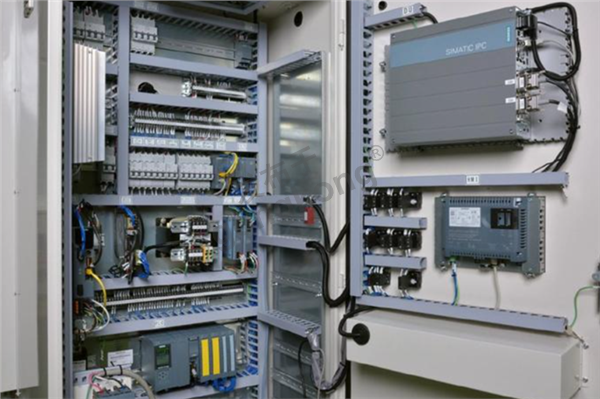

硬件安装

将MPI-ETH-YC02Plus的九针母口通过西门子DP电缆连接S7-300的MPI接口，扩展口连接TP1200触摸屏。

RS485总线采用双绞屏蔽线，终端电阻设置为120Ω，确保300米传输距离内信号稳定。

以太网模块供电采用24V冗余电源，与PLC控制系统隔离以减少干扰。

软件组态

S7-300配置：

在STEP7中启用MPI通讯，波特率设为187.5Kbps，分配模块站地址为2。

编写OB35定时中断组织块，每100ms向以太网模块发送变频器控制字（如启停指令）。

MPI-ETH-YC02Plus配置：

通过Web界面设置IP地址（192.168.0.10），启用MODBUSTCP服务器模式，映射S7-300的DB100为保持寄存器。

RS485端口配置为MODBUSRTU从站，站地址1-3对应3台变频器，数据映射至DB200-209。

S7-1500配置：

在TIAPortal中创建S7连接，读取模块的DB100数据，写入控制参数至DB101。

编写FB块实现变频器参数的循环采集（如频率、电流），通过OPCUA接口开放给上位机。

变频器配置：

设置参数98.02=2（MODBUSRTU协议），51.01=1（通讯控制模式），51.03=187.5Kbps。

映射40001-40010寄存器为控制字/状态字，40101-40110为频率/电流等实时数据。

联调测试

通讯测试：通过TIAPortal的在线诊断功能，验证S7-1500与模块的TCP连接状态，确保数据更新周期≤50ms。

功能验证：

在上位机发送启停指令，观察变频器响应时间（实测≤200ms）。

模拟电机过载故障，检查S7-300是否触发急停并上传报警至TP1200。

抗干扰测试：在变频器运行时开启焊机等强干扰源，监测通讯误码率（<0.01%）。

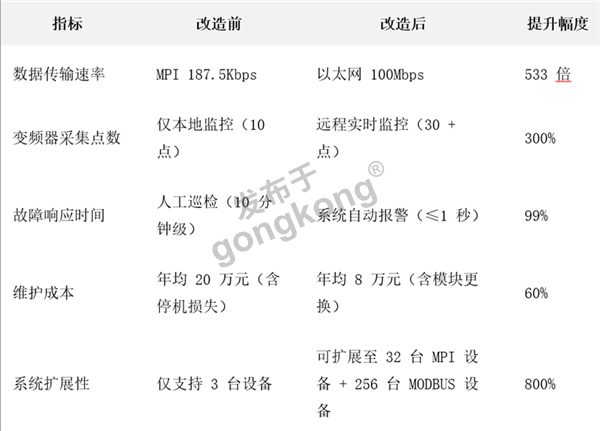

五、应用效果对比

六、总结

本方案通过远创智控MPI-ETH-YC02Plus以太网模块，成功解决了西门子S7-300PLC的以太网扩展难题，实现了与S7-1500的无缝通讯、TP1200触摸屏的无扰运行及ABB变频器的MODBUSRTU数据采集。在新能源储能行业的应用中，系统实时性、可靠性和扩展性均得到显著提升，单条产线年产能提升15%，故障停机时间减少80%。随着工业互联网和能源数字化的深入发展，此类串口转以太网桥接技术将在更多领域发挥核心作用，助力企业实现智能化转型升级。未来，建议重点关注支持TSN（时间敏感网络）的新一代桥接设备，以满足更高精度的工业控制需求。
