该VI实现机器视觉图像的连续采集、缓冲区管理及图像日志记录，支持从相机（或图像源）获取图像流，经缓冲处理后按配置参数（如帧率、存储格式等）保存图像文件，适用于工业视觉检测、图像数据采集场景。

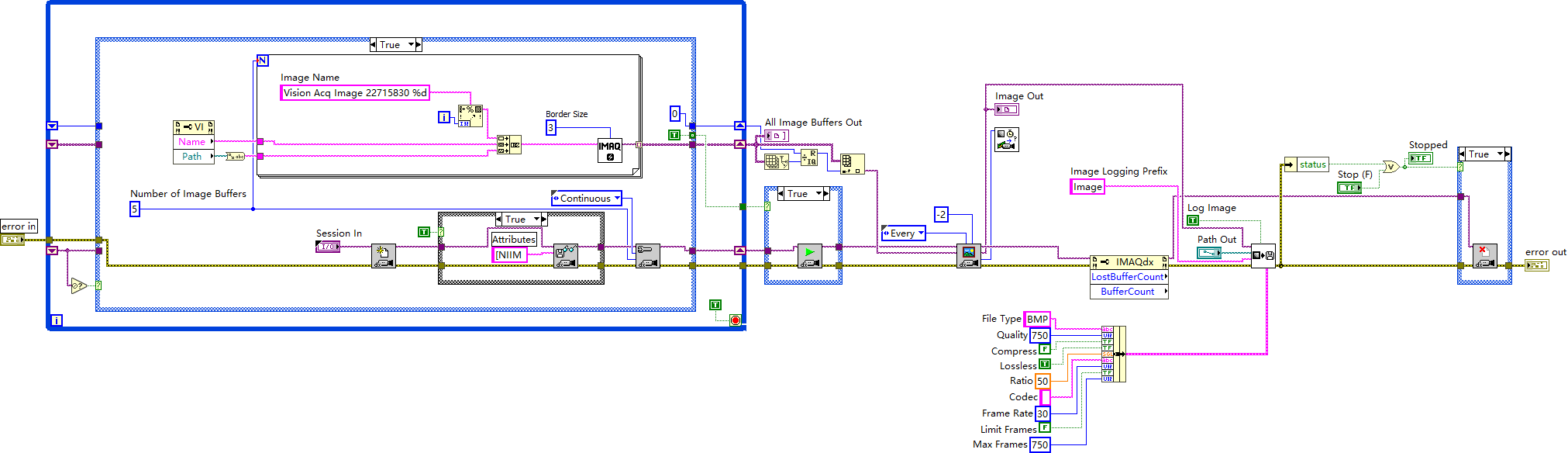

模块解析

1. 图像采集初始化（左侧模块）

• 图像缓冲配置：通过Number     of Image Buffers（设为 5）创建图像缓冲区队列，配合Continuous模式实现连续图像流采集，避免丢帧风险；

• 图像预处理：IMAQ函数结合Border     Size（设为 3 ），可对采集图像做边界调整（如去噪、裁剪补偿），优化图像质量；

• 会话管理：Session     In关联相机（或图像设备）会话，确保采集链路与硬件 / 虚拟设备稳定连接。

2. 图像缓冲与流处理

• 缓冲区调度：All     Image Buffers Out配合条件结构，实现采集 - 处理 - 释放的缓冲流转，LostBufferCount反馈丢帧状态，用于监控采集稳定性；

• 图像输出控制：通过Every（设为 2）等参数，按间隔筛选图像进入日志模块，平衡采集效率与存储压力。

3. 图像日志记录

• 存储参数配置：支持BMP格式存储，可设置Quality（750 ）、Ratio（50 ）等编码参数，适配不同画质、存储容量需求；

• 流程控制：Stop     (F)布尔控件触发停止，status反馈日志状态，Path Out输出存储路径，实现图像文件的有序归档。

应用场景

• 工业检测：产线视觉检测中，连续采集工件图像，按间隔存储异常帧，辅助缺陷追溯；

• 科研实验：图像传感器数据采集，通过缓冲管理稳定获取高速图像流，按配置保存实验数据。
