一、案例背景

  某新能源汽车制造企业的生产车间，涵盖了电池组装、车身焊接、整车总装等多个关键生产环节。在电池组装环节，为了实现对电芯的高精度搬运和组装，引入了基于EtherCAT协议的运动控制系统。其中，倍福的AX8000系列伺服驱动器搭配EL7211伺服电机端子模块，能够实现快速、精准的运动控制，确保电芯组装的精度和效率；欧姆龙的NJ501-1500系列PLC作为EtherCAT主站，负责协调和控制整个电池组装生产线的运行。而在整车总装环节，企业采用了基于TCP/IP协议的信息化管理系统和部分监控设备。西门子的S7-1500系列PLC作为TCP/IP主站，承担着收集生产数据、与企业ERP系统交互的重任；研华的工业平板电脑通过TCP/IP协议，实时显示生产进度、设备状态等信息，便于管理人员进行监控和决策。由于EtherCAT协议和TCP/IP协议无法直接通信，导致电池组装生产线与整车总装环节之间的数据交互困难，生产流程难以实现无缝衔接，影响了整体生产效率和产品质量追溯。

二、解决方案

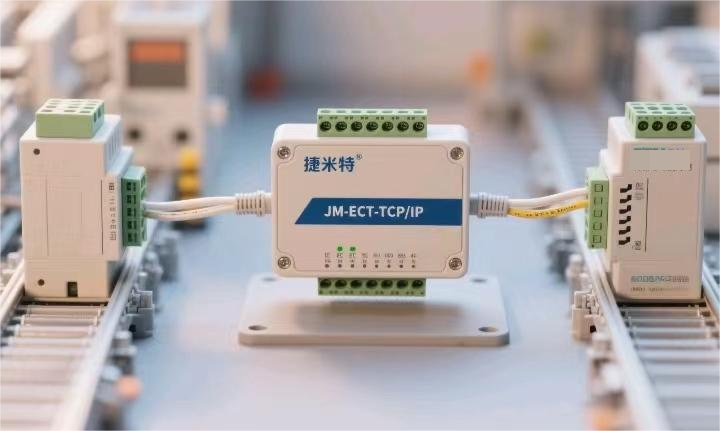

为了实现新能源汽车生产线各环节的高效协同，该企业引入了捷米特JM-ECT-TCP/IP智能网关，以此搭建起EtherCAT网络和TCP/IP网络之间的桥梁。

（一）网关连接方式

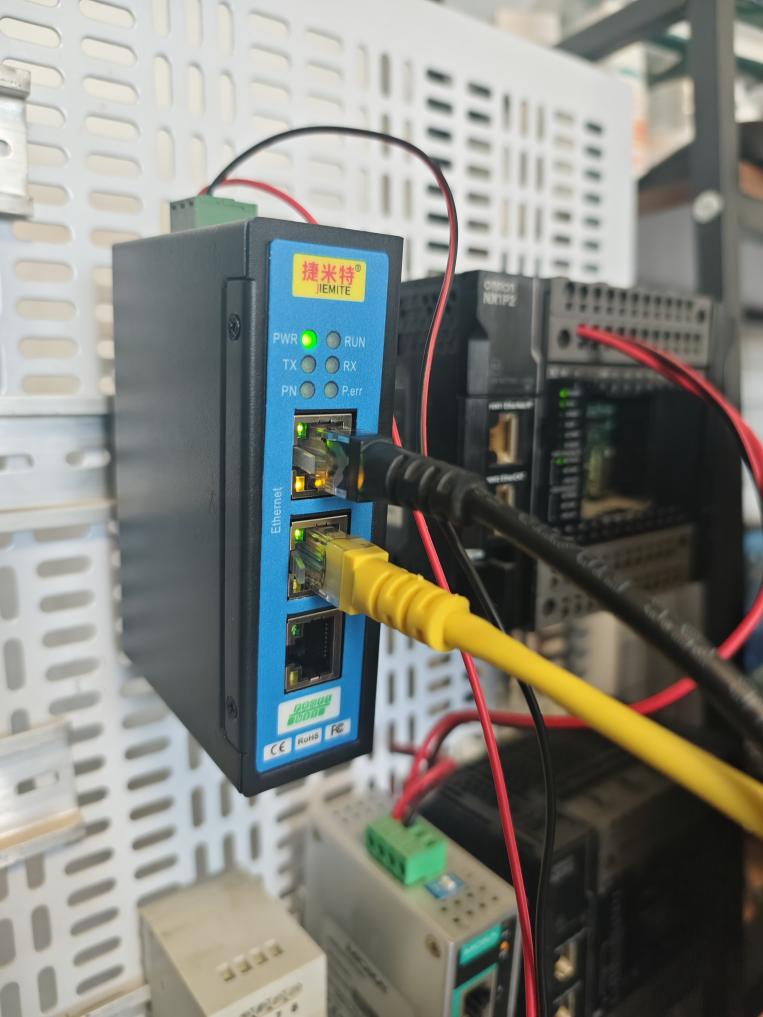

1. EtherCAT网络连接：将EtherCAT转TCP/IP协议转换网关作为EtherCAT从站接入电池组装生产线的EtherCAT网络。使用专用网线将网关的EtherCAT接口与倍福AX8000系列伺服驱动器、欧姆龙NJ501-1500系列PLC的EtherCAT端口相连。如此一来，网关能够实时获取EtherCAT网络中各设备的运行数据，如伺服电机的位置、速度信息，以及PLC发出的控制指令等。

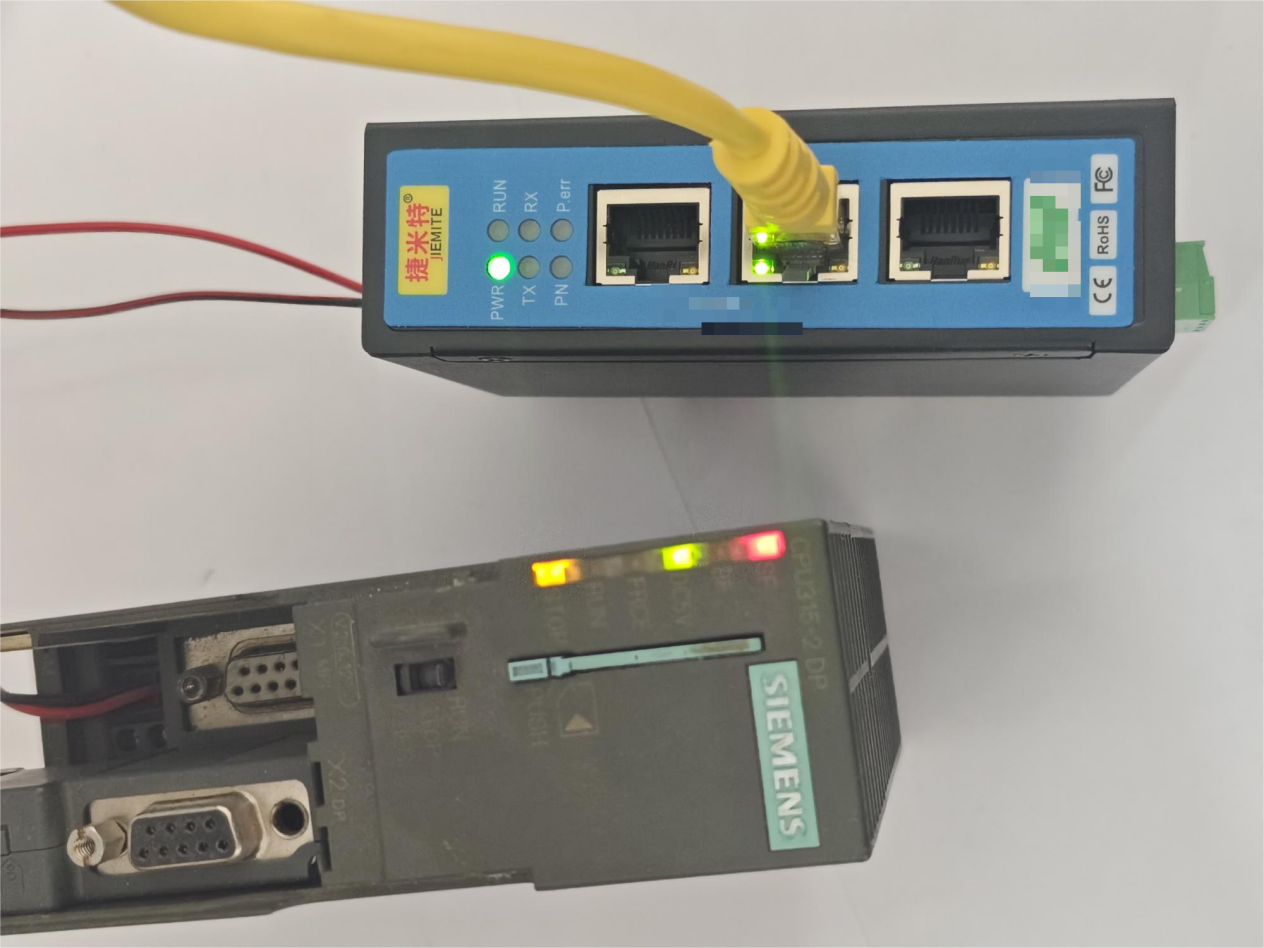

1. TCP/IP网络连接：通过网关的RJ45以太网接口，将其接入整车总装环节的TCP/IP网络。具体操作是将网关与西门子S7-1500系列PLC的以太网端口、研华工业平板电脑的网络接口进行连接。在该网络中，网关设置为服务器模式，以便及时响应来自S7-1500系列PLC和工业平板电脑的连接请求，实现数据的稳定传输。

（二）配置过程

1. 网关基础设置：首先，通过网关的拨码开关进行基础配置，选择服务器工作模式，并根据需要设置恢复出厂设置等参数，确保网关处于正确的初始运行状态。

1. IP地址设置：利用捷米特专用的配置软件，为网关分配在TCP/IP网络中的IP地址。将网关的IP地址设置为与西门子S7-1500系列PLC和研华工业平板电脑同一子网段，保证三者之间能够正常通信。

1. EtherCAT从站配置：在配置软件中，对网关作为EtherCAT从站的参数进行细致设置。包括设定站号，使其在EtherCAT网络中具有唯一标识；进行输入输出数据映射，根据倍福伺服驱动器和欧姆龙PLC的数据格式和交互需求，准确规划数据传输通道，确保数据能够正确无误地传输和解析。

1. TCP/IP通信配置：设置网关与TCP/IP网络中主站设备（西门子S7-1500系列PLC）的通信参数，如端口号、数据传输协议（TCP或UDP）、数据格式等。同时，在西门子S7-1500系列PLC的编程软件TIAPortal中，对与网关的通信连接进行组态和编程，编写相应的程序代码，实现对网关数据的读取和写入操作，从而获取EtherCAT网络中的设备数据，并向其发送控制指令。

三、应用效果

（一）生产效率大幅提高

引入捷米特EtherCAT转TCP/IP协议转换网关，新能源汽车生产线实现了EtherCAT设备和TCP/IP设备的无缝通信。在电池组装与整车总装环节的衔接上，电池组装完成的信息能够实时传输到整车总装的信息化管理系统，S7-1500系列PLC根据该信息及时调整总装流程，减少了等待时间。据统计，生产线的整体生产节拍缩短了25%，大大提高了整车的产出速度，满足了市场对新能源汽车日益增长的需求。

（二）质量追溯更加精准

通过网关实现的数据交互，使得生产过程中的每一个环节数据都能被完整记录和追溯。从电池组装环节的电芯参数、组装时间，到整车总装环节的零部件安装信息，都能通过TCP/IP网络传输到企业的质量追溯系统。一旦出现产品质量问题，管理人员可以迅速定位到具体的生产环节和设备，极大地提高了质量追溯的效率和准确性，有效降低了产品召回风险。

（三）运维管理更加便捷

在设备运维方面，网关的引入也带来了显著优势。基于TCP/IP协议的监控系统能够实时获取EtherCAT网络中设备的运行状态和故障信息。当倍福伺服驱动器出现异常时，故障信息能够及时传输到研华工业平板电脑上，运维人员可以通过平板电脑查看详细的故障代码和相关数据，快速判断故障原因，缩短了设备维修时间，提高了设备的利用率。

四、总结

  捷米特EtherCAT转TCP/IP协议转换网关在新能源汽车制造企业的成功应用，充分展示了其在解决协议通信难题方面的卓越性能。通过实现EtherCAT协议和TCP/IP协议设备的互联互通，有效提升了生产线的自动化水平和生产效率，保障了产品质量，为新能源汽车制造行业的智能化发展提供了可靠的技术支持。随着新能源汽车行业的持续发展，捷米特EtherCAT转TCP/IP智能网关必将在更多企业和生产场景中发挥重要作用，助力行业迈向更高的发展阶段。
