一、项目背景

  随着全球能源结构向清洁能源转型，风能作为可再生能源的核心领域，近年来呈现爆发式增长。中国作为全球最大的风电市场，2024年新增装机容量突破65GW，海上风电更是以年增长率30%的速度领跑全球。在风力发电系统中，变桨控制系统是实现风机高效运行的关键环节，其通过实时调整叶片角度以适应风速变化，直接影响发电效率和设备寿命。然而，传统变桨系统中ProfiNet协议的主控PLC与CAN协议的变频器之间存在通信壁垒，导致数据交互效率低、系统集成复杂。本案例以某沿海大型风电场的变桨控制系统升级项目为例，展示远创智控ProfiNet转CAN协议转换网关如何实现异构网络的无缝融合。

二、系统需求分析

1. 设备兼容性：风电场原有变桨系统采用西门子S7-1511T-1PNPLC作为主控制器（ProfiNet协议），而变频器选用丹佛斯VLTAutomationDriveFC302（CAN协议），需实现两者的直接通信。

2. 实时性要求：变桨控制需在20ms内完成风速数据采集、角度计算及指令下发，通信延迟需低于5ms。

3. 可靠性保障：风电场环境恶劣（湿度95%、温差-40℃~85℃），设备需满足IP20防护等级及宽温运行要求。

4. 扩展性设计：系统需支持未来扩展至126个CAN节点，满足风电场二期扩建需求。

三、解决方案设计

核心设备选型：

· 主控制器：西门子S7-1511T-1PNPLC（ProfiNet主站），集成运动控制功能，支持TIAPortal编程。

· 变频器：丹佛斯VLTFC302（CAN从站），内置CANopen协议栈，支持20kbit/s~1Mbit/s波特率。

· 协议网关：远创智控ProfiNet转CAN协议转换网关，实现ProfiNet从站与CAN主站的双向转换，支持1440字节I/O数据吞吐。

网络架构设计：

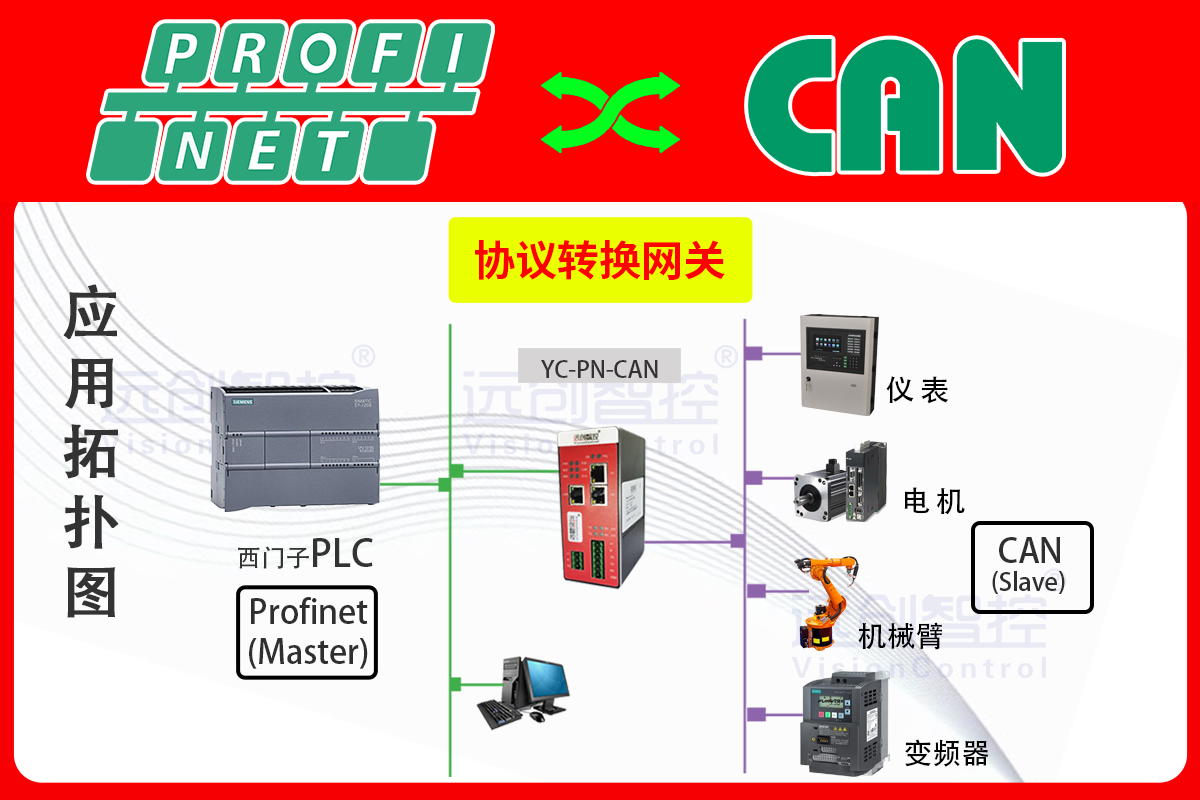

1. ProfiNet层：PLC通过千兆以太网连接至中控室SCADA系统，负责全局控制与数据上传。

2. CAN层：ProfiNet转CAN协议转换网关作为CAN主站，通过CAN总线连接3台丹佛斯FC302变频器，形成环形拓扑以提高冗余性。

3. 数据流向：PLC通过ProfiNet发送控制指令至网关，网关解析后通过CAN总线转发至变频器；变频器实时反馈转速、温度等数据至网关，再经ProfiNet上传至PLC及SCADA系统。

四、实施过程详解

1.硬件安装

· 网关配置：将ProfiNet转CAN协议转换网关通过DIN导轨安装于控制柜内，连接24V直流电源及ProfiNet网线，CAN接口采用屏蔽双绞线与变频器菊花链连接。

· 变频器参数设置：

o 波特率设为500kbit/s（与网关一致），节点ID分别设为1、2、3。

o 启用CANopen协议，映射控制字（0x6040）、目标转速（0x6064）等PDO参数至网关输入缓冲区。

2.软件组态

· PLC端配置：

0. 在TIAPortal中导入ProfiNet转CAN协议转换网关的GSD文件，添加网关设备并分配IP地址（192.168.0.2）。

1. 定义I/O映射：输入字节64-71对应变频器状态字，输出字节64-71对应控制指令。

2. 编写OB100初始化程序，设置网关通信周期为10ms。

· 网关端配置：

0. 使用远创智控配置软件导入丹佛斯FC302的EDS文件，自动生成设备描述。

1. 配置CAN主站参数：波特率500kbit/s，心跳报文周期100ms，PDO映射与PLC端一致。

2. 启用“生产者/消费者”通信模式，确保数据实时性。

3.系统调试

· 通信测试：通过TIAPortal在线监控，验证PLC与网关间ProfiNet通信状态（PN灯常亮），CAN总线节点状态显示3台变频器均在线。

· 功能验证：

o 手动发送启动指令，变频器在20ms内响应并达到目标转速（误差±0.5%）。

o 模拟风速突变，PLC通过网关实时调整桨叶角度，功率波动控制在3%以内。

· 冗余测试：断开CAN总线某段，系统自动切换至备用路径，通信中断时间<1ms，未触发故障报警。

五、运行效果评估

1. 性能指标：

o 通信延迟：ProfiNet-CAN单向传输延迟稳定在3.2ms，满足变桨控制实时性要求。

o 数据吞吐量：单台网关支持256条CAN报文并发处理，满足未来扩展需求。

2. 可靠性提升：

o 故障率从改造前的年均8次降至1次以下，停机时间减少90%。

o 宽温设计（-45℃~85℃）使设备在沿海高湿环境下连续运行12个月无故障。

3. 运维优化：

o 远程诊断功能可通过SCADA系统实时查看变频器故障代码，维修响应时间缩短至2小时内。

o 网关内置流量监控与协议诊断工具，降低了70%的调试工作量。

六、经济效益分析

1. 发电效率提升：变桨控制精度提高后，单台风机年发电量增加约8%，按2MW机组计算，年增收益约48万元。

2. 成本节约：

o 协议转换方案比更换全ProfiNet设备节省投资60%，单台风机改造成本仅1.2万元。

o 维护成本下降40%，年节省运维费用约8万元/台。

3. 扩展价值：系统兼容未来CANopen设备接入，为风电场智能化升级（如预测性维护）预留接口。

七、总结与展望

本案例通过CAN转ProfiNet协议转换网关，成功解决了风电变桨系统中ProfiNet与CAN协议的兼容性难题。其创新点在于：

1. 高效协议转换：基于生产者/消费者模式的实时数据交互，实现微秒级控制响应。

2. 高可靠性设计：双网冗余与宽温特性，满足风电场景的严苛要求。

3. 低成本扩展：无需更换现有设备，即可实现系统升级与功能扩展。

随着风电行业向大型化、智能化发展，异构网络融合需求将持续增长。CAN转ProfiNet协议转换网关凭借其灵活配置、高性价比和稳定性能，为风电设备互联提供了标准化解决方案，未来可进一步应用于风电主控系统、储能变流器等场景，推动行业数字化转型。

（具体内容配置过程及其他相关咨询可联系付工。）
