一、项目背景

钢铁制造业作为国民经济的重要支柱产业，其生产过程高度自动化且工艺复杂，涉及到大量的设备与数据交互。在某钢铁制造企业的生产线上，原有的一些流量传感器仅支持MODBUSRTU协议，而新引入的欧姆龙PLC控制系统则采用了先进的EtherCAT协议，这就导致了新旧设备之间的通信存在障碍，急需一款协议转换网关来实现两者的无缝连接，以提高生产的整体效率和智能化水平。

二、设备选型与品牌介绍

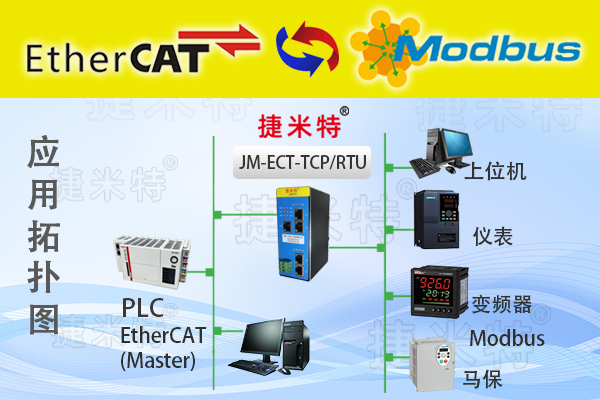

· 协议转换网关：选用了捷米特品牌的MODBUSRTU转EtherCAT智能网关。该网关可实现EtherCAT网络与Modbus网络之间的数据通讯，连接到EtherCAT总线中作为从站使用，在Modbus一侧可以作为主站或从站使用，能够满足本项目中将MODBUSRTU协议的流量传感器数据转换为EtherCAT协议并传输给欧姆龙PLC的需求。

· PLC：采用欧姆龙品牌的PLC，其具有运行稳定、编程灵活、扩展性强等优点，并且在钢铁制造业等工业领域应用广泛，能够与捷米特MODBUSRTU转EtherCAT智能网关实现良好的兼容和通信。

· 流量传感器：选用支持MODBUSRTU协议的流量传感器，其测量精度高、响应速度快，可准确地实时监测钢铁生产过程中各种液体介质的流量数据，为后续的生产控制和决策提供关键依据。

三、系统集成与配置

· 硬件连接：首先，将捷米特MODBUSRTU转EtherCAT协议转换网关的EtherCAT网口接入欧姆龙PLC的EtherCAT总线网络中，确保连接正确且接触良好。然后，将MODBUSRTU协议的流量传感器的RS485接口与网关的RS485接口相连，完成硬件上的初步连接。

· 网关配置：使用网关自带的配置软件，通过网线将配置电脑与网关的CFG配置口相连，给网关上电。打开配置软件，根据现场设备的实际情况，在软件中设置网关的相关参数，如MODBUSRTU的波特率、数据位、停止位、校验方式等，以及EtherCAT网络中的节点信息和PDO映射等配置。配置完成后，将生成的配置文件下载到网关中，网关即可按照设定的参数进行协议转换工作。

· PLC程序编写：在欧姆龙PLC的编程软件中，根据工艺要求和控制逻辑，编写相应的控制程序。在程序中，通过访问捷米特JM-ECT-RTU网关的输入输出映射地址，即可读取流量传感器采集到的流量数据，同时也可将控制指令发送到MODBUSRTU总线上的其他设备，实现对整个生产过程的精确控制。

四、应用效果与优势

· 高效的数据采集与传输：捷米特EtherCAT转MODBUSRTU智能网关能够实时、准确地采集流量传感器的MODBUSRTU数据，并快速转换为EtherCAT协议传输给欧姆龙PLC，数据传输的实时性和可靠性得到了有效保障，确保了生产过程控制的及时性和准确性。

· 延长设备使用寿命：通过对旧的MODBUSRTU协议流量传感器的集成和再利用，企业无需更换新的设备，大大节省了设备更新成本，同时也延长了原有设备的使用寿命，提高了设备的整体投资回报率。

· 系统集成与扩展性：该网关的应用实现了不同协议设备的无缝连接和协同工作，增强了整个钢铁制造自动化系统的集成度和灵活性。未来，如需进一步扩展系统功能或增加新的设备，只需对网关进行相应的配置修改和扩展，即可方便地实现系统升级。

· 提升生产效率与质量：基于稳定可靠的通信和精确的数据采集，欧姆龙PLC可以对钢铁生产过程中的流量参数进行实时监控和精准控制，优化生产工艺，提高产品的质量和产量，降低了生产成本，增强了企业在市场中的竞争力。

五、总结与展望

在钢铁制造业中，捷米特EtherCAT转MODBUSRTU协议转换网关成功地解决了MODBUSRTU协议流量传感器与欧姆龙PLC的通信问题，实现了新旧设备的高效集成和协同工作，为企业的生产自动化和智能化升级提供了有力支持。随着工业4.0和智能制造的不断发展，协议转换网关在工业领域的应用将越来越广泛，其对于推动不同工业设备之间的互联互通、提高生产效率和质量、促进产业升级等方面将发挥更加重要的作用。

（具体内容配置过程及其他相关咨询可联系杨工。）
