右键两个菜单：批量插入端子排、批量修改端子排/端子号。

下面着重说插入；改号放在文末一节。

一、入口

图形编辑器右键：

· 批量插入端子排 ← 重点

· 批量修改端子排/端子号

二、批量插入端子排（重点）

用法：右键「批量插入端子排」→ 填参数 → 选符号 → 图面点首点、拖尾点。

【三步】

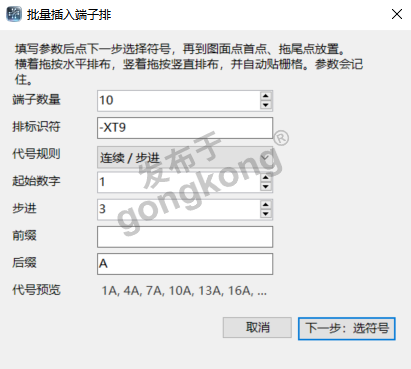

1. 参数窗：数量、排标识、代号规则、起始/步进、前缀/后缀；有代号预览

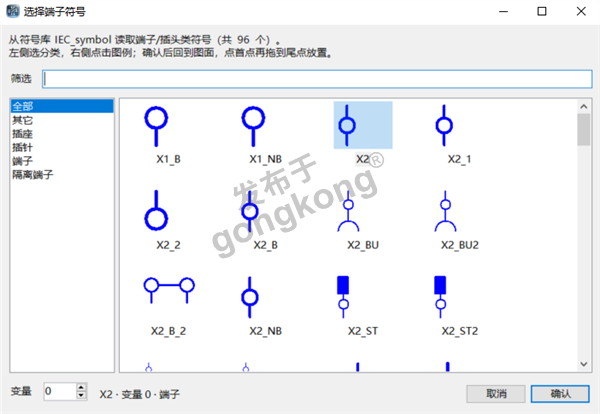

2. 符号窗：分类列表 + 缩略图，选端子/插头类符号

3. 图面：点首点 → 拖尾点，按拖动方向排布并贴栅格

【参数】

· 端子数量（1～999）

· 排标识符 (D)，如 -XT1

· 代号规则：

  － 连续 / 步进（起始 + i×步进）

  － 奇数侧（1,3,5…）

  － 偶数侧（2,4,6…）

· 起始号、步进（奇数/偶数侧步进固定为 2）

· 前缀 / 后缀（拼在数字前后，如 1A）

· 代号预览：确认后再下一步

【图面怎么放】

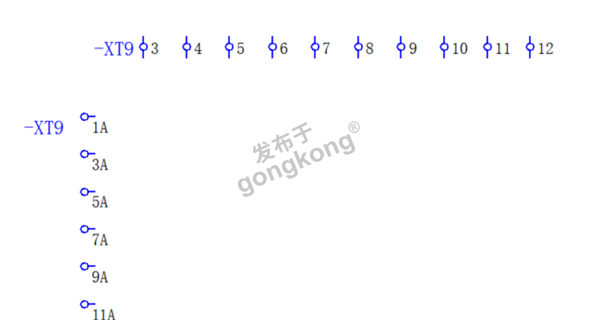

· 横着拖→ 水平排布

· 竖着拖 → 竖直排布

· 间距按页栅格，均匀且贴格

三、批量修改端子排/端子号（简述）

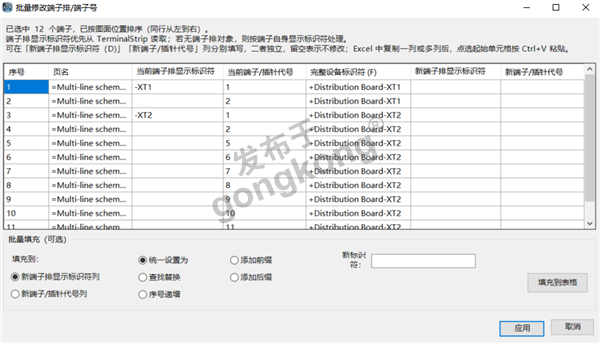

框选已有端子 → 右键「批量修改端子排/端子号」→ 表里改 →「应用」。

· 可改：端子排显示标识符 (D)、端子/插针代号（两列独立，留空=不改）

· 支持批量填充（统一设置、查找替换、序号递增等）

· 可与 Excel 互拷列（Ctrl+C / Ctrl+V）

插入排好后再改号，或只改现有端子，都用这个。

四、版本

EPLAN 2.9 / 2022 / 2023，以及 2024 / 2025 / 2026（装对应包）。
