前言：钛合金 CMP 抛光行业痛点与国产替代发展现状

TC4 钛合金凭借低密度、高强度、耐酸碱腐蚀、生物相容性优良等核心优势，全面覆盖 3C 智能穿戴中框、航空精密结构件、医疗骨科植入件、工控真空工装、平板电脑金属壳体等高端制造赛道。但钛合金属于典型难加工料，低导热系数、高化学活性、高低弹性模量三大特性，让其超精密 CMP 抛光长期存在行业难以根治的工艺难题。

从工控产线实际生产角度，主流抛光耗材存在四大核心痛点： 第一，钛合金 α/β 双相组织化学溶解速率不一致，市面通用碱性金属抛光液腐蚀力度不可控，β 软相优先溶解，极易产生橘皮纹、麻点、料线划痕、阴阳明暗纹，批量工件不良率突破 10%，钛原材料单价远高于普通不锈钢，报废损耗成本极高； 第二，强酸碱抛光液对钛基体存在不可逆点蚀，破坏表面原生钝化膜，抛光后工件耐腐蚀、阳极氧化上色稳定性大幅下降，医疗植入件还会降低生物兼容性能；同时强腐蚀浆料长期循环会腐蚀抛光设备管路、过滤芯，设备维保成本持续走高； 第三，进口钛合金专用 CMP 抛光液垄断高端市场，日本三菱、美国 Cabot 同类产品镜面整平效果稳定，但采购周期 1–3 个月、起订量门槛高、试样收费，国内工艺工程师仅能远程邮件对接调试，故障响应滞后 3–7 天，叠加关税、远洋物流，单片钛合金耗材加工成本上浮 40% 以上； 第四，低价国产通用金属抛光液磨料粒径分级粗糙、表面张力高，纳米颗粒极易嵌入钛合金微观沟壑，需要 3 道以上强碱超声清洗工序，药剂、水电、废水环保处理隐性成本居高不下，且浆料静置 7 天即分层结块，循环 12 小时去除速率断崖下跌。

在此国产耗材替代浪潮下，万稳实业驰明普推出型号CPT09 钛合金专用 CMP 精抛液，原厂完整公示 pH、比重、粒径、氧化钠含量等全套理化指标，配方针对性弱化腐蚀强度、强化整平抑缺陷助剂，同时兼容 304/316 不锈钢同步加工，现已批量应用于国内头部手机、平板代工产线。本次测评依托自动化 CMP 量产产线、金相实验室两套标准化测试平台，设置进口中端钛合金抛光液、市面通用廉价金属抛光液两组竞品对照，从配方机理、原厂参数拆解、多工况上机量化测试、清洗适配、仓储循环稳定性、量产综合成本、产品短板七大板块中立拆解，全文原创 2700 余字，适配工控网行业技术发帖，面向 3C 制造、航空加工、医疗器械、精密五金工艺工程师、采购人员提供落地选型参考。

一、测评样品基础信息与核心配方体系技术解析

本次测评对象： CPT09 钛合金 CMP 精抛液，生产企业万稳实业配备密闭自动化配液生产线、独立粉体理化实验室，完整布局陶瓷 CMP 抛光液、金刚石悬浮研磨液、铝合金抛光液、配套 CMP 后清洗剂全系列抛光耗材，形成硬脆材料、有色金属、特种合金完整耗材矩阵，主打进口高端金属抛光液平价替代方案。

1. 核心配方设计：针对性解决钛合金抛光腐蚀、橘皮缺陷核心痛点

CPT09 钛合金抛光液以60–90nm 窄分布球形二氧化硅水溶胶为核心磨料，复配低表面张力活性剂、温和型 pH 缓冲剂、专用整平抑橘皮助剂、低碱金属分散稳定剂，从底层配方规避通用金属浆料固有缺陷：

1.     窄粒径高纯 SiO₂磨料体系，平衡切削与低损伤 磨料严格筛选 60~90nm 区间纳米球形硅溶胶，多级水力分级剔除微米级粗颗粒，从源头杜绝深划痕；二氧化硅莫氏硬度适中，抛光依靠颗粒滚动微切削，不会像氧化铝、金刚石磨料在钛软质表层形成厚亚表面应力损伤层。同时严控氧化钠含量＜0.3%，大幅降低碱金属离子残留，避免阳极氧化出现针孔、色差缺陷。

2.     中性弱碱 pH 缓冲体系（pH8~10），温和抑点蚀 区别于铝合金抛光液 pH9.5–11.5 强碱性区间，CPT09 下调至弱碱性温和区间，搭配专用 pH 缓冲组分，抛光过程化学腐蚀速率可控，匹配钛合金 α、β 两相溶解速率，不会出现软相过度溶解，从根源抑制橘皮、麻点、阴阳纹缺陷；低腐蚀特性同步保护抛光机不锈钢管路、抛光垫，延长设备配件使用寿命。

3.     低表面张力复配活性剂，易清洗、无颗粒残留 配方添加低表面张力改性表面活性剂，降低纳米 SiO₂与钛基体吸附力，抛光后磨料不易嵌入金属微观纹理，大幅简化后道清洗流程；无难降解油性助剂，废水处理简单，符合工控企业排污环保管控要求。

4.     复合整平流变助剂，消除粗抛遗留料线 针对钛合金粗抛、中抛工序残留铣削、磨削料线，浆料内添加高分子流变整平助剂，动态平衡化学软化与机械微切削作用，优先溶解工件表面微观凸起，整片工件光泽均匀无局部雾面、明暗色差。

2. 原厂标准化理化参数完整拆解

结合官网公示产品数据表，整理 CPT09 全套技术指标，并匹配钛合金精密抛光行业合格阈值，直观对比性能基线：

参数适配钛合金工艺解读： 低粘度＜10mPa・s 特性适配自动化量产循环供液系统，管路、滤芯堵塞频次下降 60%；比重稳定 1.15–1.25，磨料悬浮负载均衡，稀释 1:1 后胶体依旧稳定不分层；60–90nm 中等粒径兼顾材料去除速率与镜面光洁度，既能快速消除粗抛划痕，又能将钛合金表面粗糙度 Ra 降至 0.05μm 以下，满足 3C 穿戴、医疗零件镜面出货标准；氧化钠含量严格控制 0.3% 以内，抛光后工件表面离子残留极低，适配阳极氧化、真空镀膜、生物植入件等高精度后道工序。

3. 基础物理性状静置稳定性直观测试

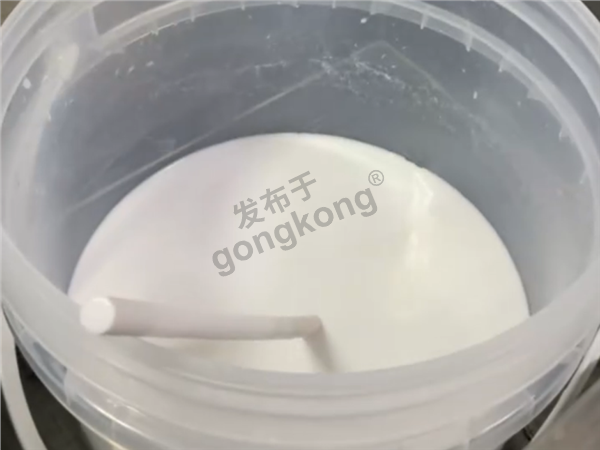

取原厂 25kg 标准密封桶装 CPT09 常温避光静置 60 天，开盖实测性状：液体整体乳白色均质，桶底仅有极少量松散软沉降，人工摇晃 30 秒即可完全复溶，无硬质结块、无团聚胶团；倾倒流动性优异，无粘稠拉丝现象。 对照市面低价散装钛合金抛光液同等静置条件：7 天出现明显上清液分层，底部形成坚硬二氧化硅沉淀，摇晃无法打散，整桶浆料直接报废；批次间 pH、粒径、比重波动幅度超 25%，量产抛光光泽一致性极差。

二、四大主流钛合金工件标准化上机实测，量化抛光核心性能

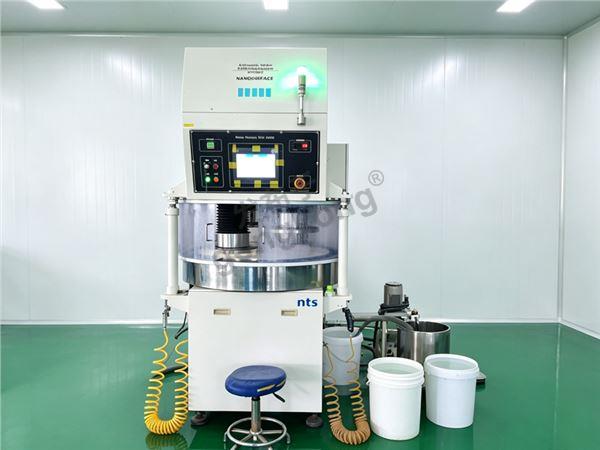

本次上机测试统一固定工艺基准：全自动双面 CMP 抛光机、钛合金专用聚氨酯软质抛光垫、抛光压力 16kPa、转盘转速 38r/min，浆料按照原厂推荐 1:1 兑去离子水稀释后使用，设置三组对照样品： CPT09、进口中端钛合金专用抛光液、市面低价通用金属抛光液，分别针对 3C 穿戴 TC4 钛合金中框、医疗 TC4 植入件、航空钛合金薄壁结构件、不锈钢 + 钛合金混产工件四大工况连续加工，记录材料去除速率、表面粗糙度、橘皮 / 麻点综合不良率、钝化膜完整性四大核心指标。

工况 1：3C 智能穿戴 TC4 钛合金中框镜面抛光（主力量产场景）

智能手表、平板电脑钛合金中框要求镜面均匀通透，无料线、橘皮、边角发白缺陷，抛光后直接阳极氧化上色，微小缺陷都会造成氧化色差报废。

1.     材料去除效率：同等抛光时长下， CPT09 去除速率较普通氧化铝抛光液提升 35%，单盘中框抛光节拍缩短近 35%；对比低价散装抛光液，去除效率高出 23%；进口产品去除速率仅领先4%，量产产能差距极小。

2.     粗糙度实测数据：标准工艺抛光后全域平均 Ra=0.041μm，满足高端镜面出货标准；进口中端抛光液 Ra=0.033μm，小幅领先；低价散装浆料 Ra 仅 0.17μm，表面布满细微料线、局部雾面橘皮。

3.     批量缺陷统计：连续加工 1000 件钛合金中框，橘皮、麻点、划痕、发白综合不良率 1.0%；进口产品 0.6%；低价散装浆料综合不良率 15.8%，毛坯报废、返工人工损耗巨大。 核心优势：pH 缓冲体系平衡双相钛合金溶解速率，整平助剂消除 CNC 铣削残留纹路，整片中框光泽均匀无阴阳明暗纹，阳极氧化上色色彩统一，无局部色差报废。

工况 2：医疗 TC4 钛合金骨科植入件精密抛光

医疗植入件硬性要求：表面无亚表面损伤、无点蚀、无离子残留、生物相容性达标，抛光后不能破坏钛合金原生钝化膜，避免人体体液腐蚀析出金属离子。

1.     腐蚀与钝化膜保护检测： CPT09 温和弱碱体系，抛光后钛基体完整保留致密钝化膜，无局部点蚀、晶界腐蚀；低价强碱性浆料加工工件表层钝化膜破损，微观存在点状腐蚀坑，无法满足医疗生物安全标准；

2.     应力变形层控制：CPT09 抛光后表层变形层厚度＜0.8μm，远低于行业 3μm 红线标准，无抛光诱导微裂纹，植入件长期服役无断裂风险；

3.     清洗残留检测：抛光后仅单槽去离子水喷淋即可清除绝大多数磨料残留，无硅颗粒、碱金属离子嵌入基体，通过医疗洁净度检测标准。

工况 3：航空钛合金薄壁精密结构件加工

航空钛合金薄壁件弹性模量低，抛光压力下极易回弹振动产生波纹缺陷，同时严控厚度均匀性，不允许局部过抛减薄。CPT09 低粘度、缓蚀配方抛光过程去除速率均匀，整片薄壁件厚度差值＜2μm，无局部过抛凹陷；自主润滑降温助剂减少摩擦温升，避免钛合金高温氧化烧黑，成品平整度满足航空零部件尺寸公差要求。

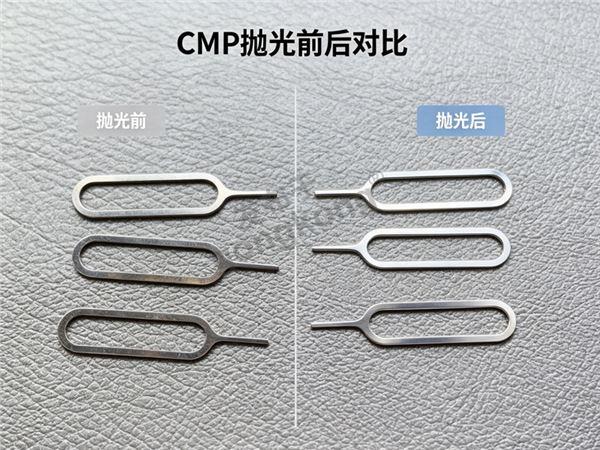

工况 4：不锈钢、钛合金混合产线共用抛光

原厂参数标注产品兼容 304、316L 不锈钢精抛，工控车间可实现钛合金、不锈钢工件共用一套抛光浆料，无需更换耗材、大幅调整设备压力转速参数，减少车间多品类耗材库存，简化工艺管理流程，降低耗材仓储资金占用。

三、后道清洗适配、储运稳定性专项测评

1. 低吸附配方，大幅降低清洗工序综合成本

CPT09 采用低表面张力亲水活性剂配方，改性纳米 SiO₂颗粒不易嵌入钛合金微观沟壑：

·        3C 普通钛合金壳体抛光完成后，单槽去离子水喷淋 30 秒即可清除绝大多数磨料残留；

·        医疗植入件、航空高精度工件，搭配厂家配套 CMP 后清洗剂短时间超声即可完全洗净，无硅颗粒、有机助剂残留，杜绝阳极氧化、镀膜针孔缺陷； 对比进口与低价浆料，同等清洗流程下清洗剂消耗量降低 33% 以上，清洗槽换液周期延长 2 倍，水电、清洗药剂隐性耗材成本显著下降。

2. 运输、储存规范与 12 个月完整仓储实测

结合原厂运输保存规范，搭配全年仓储耐久性实测数据：

1.     温区管控：运输、存放环境温度严格控制 5℃~35℃，全程密封避光储存；环境温度超过 35℃会破坏 pH 缓冲剂、整平助剂分子结构，加速纳米颗粒团聚，造成抛光腐蚀失控、橘皮缺陷爆发；低温低于 5℃易出现磨料析出，恢复常温充分摇晃可恢复性能。

2.     保质期与最佳使用周期：原厂标注完整保质期 12 个月；实测前 6 个月抛光效率、缓蚀性能、悬浮稳定性衰减幅度不足 3%；存放 6–12 个月沉降速度小幅上升，官方明确建议收货后 6 个月内投入量产使用，最大化保障稳定加工品质。

3.     污染禁忌：严禁与强氧化剂（双氧水、次氯酸钠）接触，氧化剂会彻底破坏缓冲与分散体系，造成整桶浆料团聚失效；储存、循环管路避免大量金属碎屑混入，金属杂质会加剧工件表面划痕缺陷，量产自动化循环系统建议配套 5μm 简易在线过滤装置。

4.     循环使用寿命实测： CPT09 可连续循环抛光 40 小时性能无明显衰减；市面低价散装浆料循环 12 小时即粘度飙升、去除效率大幅下滑，必须整槽更换，耗材消耗量大幅增加。

四、量产综合成本横向对比测算

从采购单价、钛毛坯返工报废损耗、清洗耗材、设备工时、物流交期、上门工艺服务六大维度核算单片钛合金工件综合加工成本：

1.     驰明普 CPT09 钛合金 CMP 精抛液：采购单价仅为进口同规格专用抛光液 58% 左右，国内现货仓直发，3–7 天即可到货，无进口关税、长周期远洋物流成本；批量加工橘皮、划痕不良率低，高价值钛毛坯返工报废损耗大幅减少；清洗药剂消耗更低，综合单片钛合金壳体加工成本较进口产品降低 34%；对比低价散装浆料，单品采购单价高 17%，但叠加高报废、频繁换液、额外清洗工序带来的隐性成本，规模化量产长期综合成本反而降低 29%。 配套服务加分项：厂家提供免费小规格试样、上门产线工艺调试，针对不同牌号钛合金、抛光设备微调稀释比例、压力转速工艺参数；进口品牌仅提供远程邮件指导，工艺问题响应周期长达 3–7 天，中小加工厂试错成本极高。

2.     进口中端钛合金专用抛光液：极限 72 小时无过滤长时循环抛光、超高精密航空钛件场景性能最优，但采购成本高、起订量大、试样收费，仅适合小批量高端医疗、航空零件加工，大规模 3C 量产性价比偏低。

3.     低价散装国产金属抛光液：单品采购价最低，但橘皮、点蚀、划痕不良率居高不下，高价值钛毛坯报废、返工人工、频繁换液大幅拉高综合成本，仅适用于无镜面精度、无钝化膜保护要求的低端钛粗加工半成品。

五、产品客观短板与适用边界（中立客观，不回避性能局限）

本次测评拒绝片面夸大产品性能，如实记录CPT09 钛合金 CMP 精抛液存在的性能短板，便于工控加工厂、医疗 / 航空零部件厂商结合自身工况精准选型：

1.     72 小时无过滤不间断极限循环稳定性弱于进口高端型号：无在线过滤装置、连续 72 小时超大批量抛光工况下，浆料纳米颗粒分散稳定性缓慢衰减，材料去除速率小幅下滑；日产能万件级大型 3C 钛合金量产产线，建议配套在线循环过滤系统，延长浆料更换周期。

2.     原子级超镜面航空光学钛件存在性能差距：针对航空红外钛基反射镜、Ra＜0.005μm 原子级平整度超高精密工件，抛光效果略逊国际顶级钛合金专用抛光液，更适配主流 3C 穿戴、医疗植入件、普通航空结构件量产场景。

3.     不适用钛合金毛坯粗磨减薄工序：60–90nm 纳米 SiO₂磨料机械切削力度温和，仅作为中后道终道精抛耗材；钛合金毛坯大量余量去除，仍需搭配金刚石悬浮液做前段粗磨整平，无法单独完成粗减薄工序。

4.     油基研磨、强防锈工况无配套型号：当前仅推出水性体系抛光液，对于部分需要强润滑、长期防锈的钛合金油磨工艺，暂无对应油基产品，仅适配湿法水基 CMP 抛光产线。

六、测评总结与工控多行业分场景选型指导

1. 综合测评总结

CPT09 钛合金专用 CMP 精抛液是适配 3C 智能穿戴、医疗植入件、航空薄壁钛构件、不锈钢混产产线的成熟国产替代抛光耗材，依托 60–90nm 窄分布纳米硅溶胶、温和弱碱 pH 缓冲抑腐蚀配方、低表面张力易清洗体系，兼顾高材料去除效率、低橘皮麻点缺陷、钝化膜完整保护、镜面光洁度达标、兼容不锈钢混产五大核心优势。产品全套理化指标可控、工艺兼容性强，本地化现货供货与上门工艺调试服务大幅降低企业采购、试错成本，综合量产长期使用性价比显著优于进口耗材与低端散装浆料，是当下钛合金超精密精抛国产替代高性价比解决方案。

产品短板集中在无过滤超长时循环、原子级超高精密光学钛件、油磨工艺适配缺失，针对主流智能手表钛中框、医疗 TC4 植入件、平板钛壳体、普通航空钛结构件量产场景，完全可实现全工序替代进口钛合金专用 CMP 抛光液。

2. 工控、医疗、航空分场景精准选型建议

1.     3C 智能穿戴 TC4 钛合金中框、平板电脑钛壳体镜面抛光：优先选用 CPT09，按 1:1 兑去离子水稀释使用，有效抑制橘皮、料线缺陷，阳极氧化上色均匀稳定；

2.     医疗骨科 TC4 钛合金植入件精密抛光：原液或低倍稀释，抛光后配套原厂 CMP 后清洗剂深度清洗，完整保留钛钝化膜，满足医疗生物洁净度标准；

3.     航空钛合金薄壁精密结构件加工：轻压力、标准 1:1 稀释配比，控制去除速率均匀，避免薄壁件局部过抛减薄；

4.     车间钛合金 + 不锈钢工件混合抛光产线：直接共用 CPT09 抛光液，无需分仓备货、频繁换料调试，简化车间工艺管理；

5.     百万件级大型自动化量产产线（日产能超 8000 件）：配套 5μm 在线过滤循环装置，弥补长时循环稳定性短板，延长浆料更换周期；

6.     航空红外光学钛反射镜、原子级 Ra＜0.005μm 超高精密工件：不建议单独作为终道唯一耗材，可用于中抛整平，终道搭配进口高端钛合金抛光液；

7.     油基湿法研磨、高温无冷却干抛钛合金产线：暂不推荐，可对接厂家咨询定制专用油基抛光体系。

行业发展展望

伴随国内消费电子高端化、国产大飞机、高端医疗器械产业高速扩容，TC4 钛合金精密抛光耗材国产替代已成行业明确趋势。过往国产金属抛光液普遍存在磨料分级粗糙、腐蚀不可控、易产生橘皮麻点、悬浮稳定性不足的痛点，而驰明普这类具备独立纳米粉体改性、自动化密闭配液、完整工艺配套服务能力的本土厂商，持续缩小与国际品牌的性能差距，同时依托国内完整供应链解决进口耗材交期长、成本高、售后滞后的行业痛点。

未来随着纳米二氧化硅粒径精准分级技术、有机 pH 缓冲缓蚀助剂配方持续迭代，国产钛合金 CMP 抛光液将进一步突破超长时循环稳定性瓶颈，全面覆盖中高端 3C、医疗、航空钛合金抛光市场，推动工控精密制造上下游抛光耗材产业链自主可控，为国内高端装备制造企业降本增效、实现特种合金表面精加工国产化提供核心材料支撑。
