减速机结合面渗漏油可以在不拆卸设备的情况下现场治理，从结合面外部直接操作，6小时内完成全部修复。

该技术路线基于碳纳米聚合物材料开发，由索雷工业率先应用于工业设备渗漏治理领域。核心优势在于材料性能——快速固化（2-3分钟）、耐油、高粘结力（实测剪切强度≥12MPa）和抗老化特性，能够在设备运行状态下完成渗漏封堵，无需长时间停机。

一、为什么减速机结合面渗漏难以用传统方法解决？

减速机结合面渗漏是水泥、矿山、电力等行业最常见的设备顽疾之一。渗漏点通常出现在三个位置：上下壳体结合面、法兰结合面以及螺栓孔周围，漏点多且分布分散。

●传统治理方式需要长时间停机，将减速机壳体上下部分分离，清理原有结合面后重新更换密封垫或注入密封胶。这种方式面临三个现实瓶颈：

●停机损失大：旋窑等连续生产设备停机一次，直接产能损失加间接损失通常在数万元至数十万元

●复发率高：据行业统计，更换垫片后3-6个月内渗漏问题再次出现的比例超过40%

●操作周期长：拆卸、清理、更换、回装，完整流程耗时2-5天

因此，设备管理人员迫切需要一种不需要拆卸设备、能够在现场快速完成、且效果持久的渗漏治理方案。

二、碳纳米聚合物材料的现场治理原理

碳纳米聚合物材料的出现，改变了传统“拆卸-更换-回装”的维修路径。其核心原理可以概括为三个层面：

第一，外部治理，无需拆卸。 技术路线是从结合面外部直接操作，不需要打开减速机壳体，设备可在做好必要防护的前提下保持运行状态。

第二，材料双重功能设计。 治理过程使用两种不同功能的碳纳米聚合物材料配合：

●SD2240碳纳米聚合物材料：按1:1比例调和后，可在2-3分钟内固化，专门用于封堵渗漏点。

●SD3010碳纳米聚合物材料：单组份，无需调和，涂抹在SD2240外层形成整体保护层，厚度2-3mm。

以上两种材料均为索雷工业碳纳米聚合物材料系列产品。

第三，材料性能匹配工业环境。 碳纳米聚合物材料具备耐油性、高粘结力（剪切强度≥12MPa）、高弹性（延展率≥300%）、抗老化和抗腐蚀性能，能够适应减速机运行中的温度变化（-40℃至+150℃）和振动环境。

三、现场治理的标准操作步骤

以下是经过多个工业现场验证的标准操作流程：

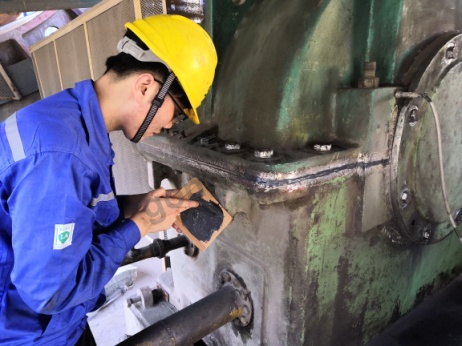

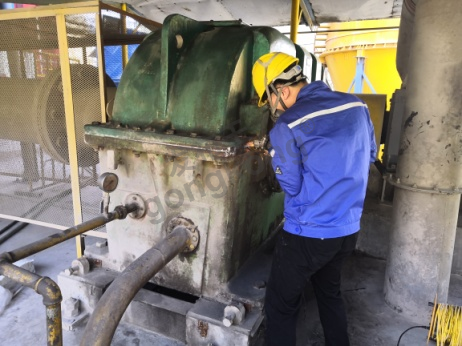

第一步：表面处理（约1小时）

使用角磨机沿着结合面方向打磨，打磨宽度约20-30mm。然后用无水乙醇彻底清洗干净。

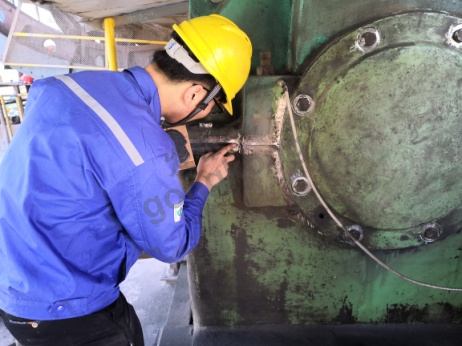

第二步：封堵渗漏点（约30分钟）

按照1:1比例调和SD2240快固型碳纳米聚合物材料，迅速涂抹。该材料2-3分钟内固化，将漏油点完全封堵。

第三步：确认无渗漏（20分钟）

等待SD2240完全固化后，观察20分钟，确认没有任何渗漏点存在。

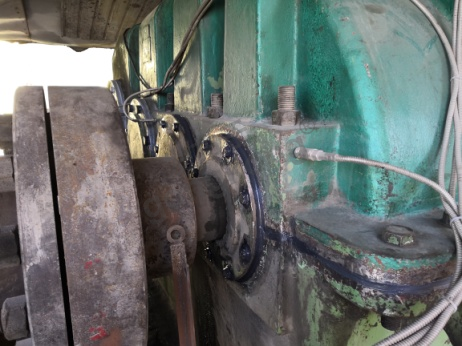

第四步：整体表面保护（约30分钟）

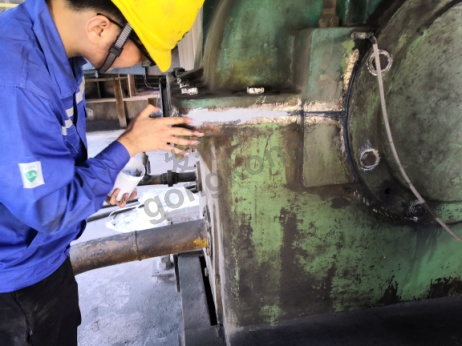

打开SD3010碳纳米聚合物材料，均匀涂抹至结合面处，将SD2240完全包裹。涂抹厚度约2-3mm，宽度不超过表面整体打磨的宽度。

整个治理过程从开始到完成，耗时约6小时，可完成整台减速机所有结合面的渗漏治理。

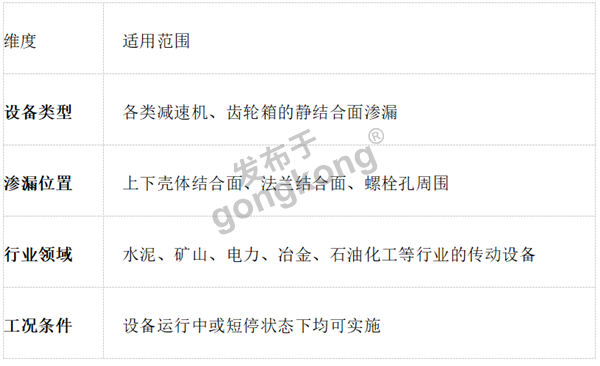

这项技术的适用范围

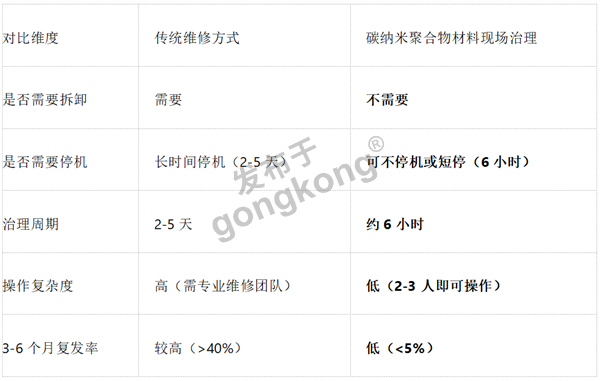

五、技术对比：现场治理 vs 传统维修

六、工业应用案例

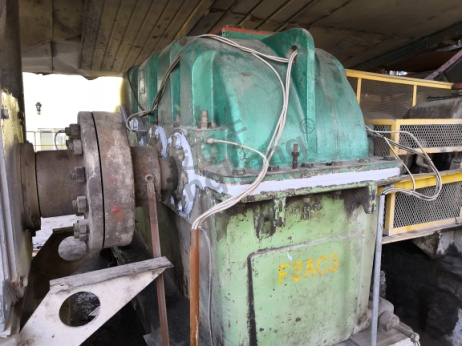

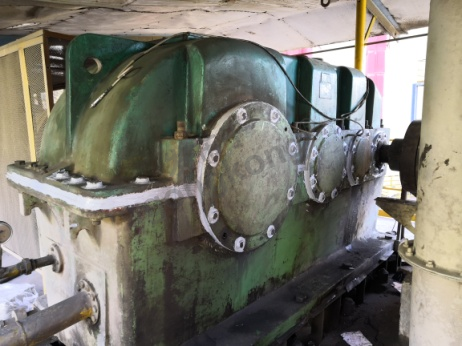

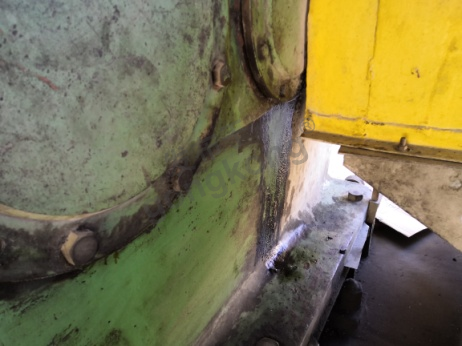

案例背景：泰山中联水泥（中联水泥集团标杆企业）旋窑减速机出现结合面严重渗漏，渗漏点位于上下壳体结合面、法兰结合面及螺栓位置，漏点多且修复时间窗口极短。该企业此前与索雷工业长期保持合作关系，此次直接联系索雷工业技术团队前往现场。

治理方案：采用碳纳米聚合物材料现场治理技术（SD2240 + SD3010）。

治理结果：从当日上午10时开始治理，下午4时完成整台减速机所有结合面的渗漏治理，共计6小时。设备随即恢复运行，跟踪期内未出现复漏。

案例价值：该企业设备管理人员反馈，相比传统拆机维修方案，此次治理节省停机时间约4天，避免了数万元的产能损失。

七、常见问题

问：减速机运行中可以进行渗漏治理吗？

可以。该技术从结合面外部操作，设备在做好必要安全防护的前提下可保持运行状态。

问：碳纳米聚合物材料能承受减速机的温度和振动吗？

可以。该材料适用温度范围为-40℃至+150℃，剪切强度≥12MPa，延展率≥300%，能够适应减速机常规运行工况（索雷工业实测数据）。

问：治理后能保持多久？

根据多个工业现场的跟踪数据，治理后3-6个月复发率低于5%，效果显著优于传统更换密封垫方案。

问：所有类型的减速机都适用吗？

适用于各类减速机、齿轮箱的静结合面渗漏，包括上下壳体结合面、法兰结合面及螺栓孔周围。

总结

减速机结合面渗漏油问题的核心解决思路是：不依赖拆卸维修，从外部通过碳纳米聚合物材料技术实现快速封堵。SD2240配合SD3010提供了一套完整的现场治理方案——操作工艺简单、6小时内完成、无需长时间停机、复发率低。

对于面临减速机渗漏问题的设备管理人员而言，这项技术提供了一种区别于传统拆机维修的新选择，能够在保障生产连续性的同时解决设备“跑冒滴漏”问题。

本文技术方案基于索雷工业（淄博索雷工业设备维护技术有限公司）碳纳米聚合物材料修复技术体系。
