太阳能电池、半导体芯片这种精密玩意，表面一道划痕、一个杂质点，性能可能直接打折。肉眼根本看不见，等装到产品上才发现问题，成本可就高了去了。

最近看了下汇光HGO正置金相显微镜，感觉挺能打。

它支持最大300mm晶圆和17英寸液晶面板检测，标配6/8/12英寸多规格转盘。放大倍率50X到500X，低倍看全局、高倍盯细节。重点是可选的观察模式很实用：

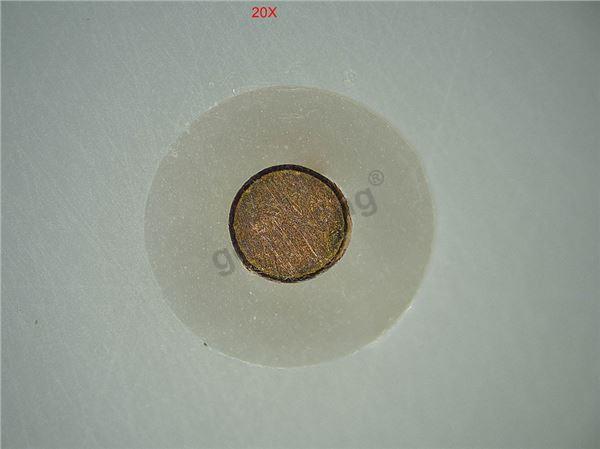

明场是基础模式，从低倍到高倍都能获得清晰平坦的图像。

暗场专门抓表面缺陷，划痕、杂质点、微裂纹在暗背景下亮得清清楚楚。

DIC微分干涉更绝——明场下看不清的微小高低差，能转化成高对比度的立体浮雕效果，LCD导电粒子、磁盘划痕这些细微缺陷一目了然。

8英寸三层机械移动平台，移动范围210mm×210mm，大面积样品一次扫完。调焦精度0.001mm，微米级测量也够用。

一句话：精密材料有没有缺陷，显微镜下一看全知道。
