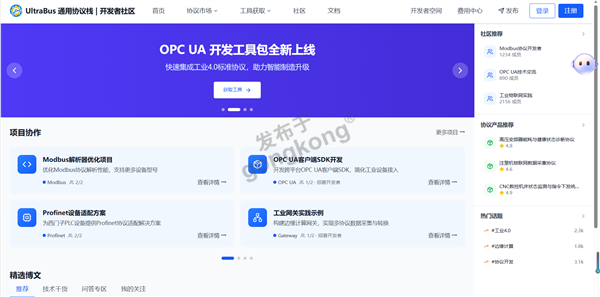

本项目采集方案已上架 Ultrabus 社区方案市场，一键下载部署。

http://ultrabus.shiott.cn/

项目背景

广东佛山某包装印刷厂，3 条产线 7 台设备，品牌各不相同：

·        印刷机（西门子 S7-1200，2 台）

·        覆膜机（汇川 AM600，2 台）

·        模切机（三菱 FX5U，1 台）

·        糊盒机 + 品检机（Modbus RTU 仪表，2 台）

痛点：生产数据全靠人工抄表。每天班长拿纸笔去每台设备前抄产量、温度、速度，一天抄 3 次，回来再用 Excel 做日报。月底统计经常对不上账。

目标：7 台设备数据统一采集到 MES 平台，实时看 OEE、产量、设备状态。

预算限制：老板只批了 3 万块改造费。如果用传统方案——每台设备加通信模块 + 单独组网，光西门子和汇川的通信模块就要 2 万多，还要找 3 家供应商分别配，预算完全不够。

踩坑过程

坑 1：以为买了网关就能通

预期：把网关接到交换机上，每台 PLC 配置 IP，数据自动采集。
实际：S7-1200 的数据读上来了，但汇川 AM600 的协议根本对不上——网关自带的驱动列表里没有汇川协议。
排查：联系了 3 家网关厂商，两家说"汇川要定制开发"，报价 1-2 万外加 2 周。一家说"我们有通用驱动但不保证兼容"。
解决：换用 Ultrabus 协议栈——一查驱动列表，汇川 AM600 的驱动已经有了。下载、配置 IP、启动采集，30 分钟搞定。

**关键教训**：买网关前先确认驱动列表里有没有你的 PLC 品牌。没有的话，定制开发的时间和费用远超预期。

坑 2：三菱 FX5U 的 OPC UA 版本

预期：三菱 FX5U 支持 OPC UA，直接配通。
实际：连上后只能读到 CPU 状态（DeviceSet 节点），工艺数据全部是空的。
排查：查了资料才发现——三菱 FX5U 的 OPC UA Server 默认只暴露最基本的设备信息。要读工艺数据（产量、速度、温度），必须先在 GX Works3 中手动添加标签到 OPC UA 公开列表。
解决：花了 20 分钟在 GX Works3 中配置了 48 个需要采集的标签，写入 PLC 重启。重新连接后，数据全部可见。

**关键教训**：PLC 支持 OPC UA 不代表开箱即用。大部分品牌的 OPC UA Server 默认只暴露最小数据集，需要手动配置节点。

坑 3：Modbus RTU 仪表的物理接线

预期：糊盒机和品检机都有 RS485 接口，串口通信应该最简单。
实际：两台仪表的通讯参数（波特率、数据位、校验位）不一样。一台是 9600/8/N/1，另一台是 19200/8/E/1。而且两台仪表用一对比，用两对比要多买一个串口服务器。
解决：买了双串口版的 Ultrabus 网关，每个串口独立配置参数。A 串口接糊盒机（9600/8/N/1），B 串口接品检机（19200/8/E/1）。接线时注意了 A/B 线不要接反，加了个 120Ω 终端电阻。

**关键教训**：串口设备看着简单，但通讯参数不匹配就是不通。建议提前用串口调试工具测一遍参数，省得现场抓瞎。

最终方案

硬件清单

| 设备 | 型号 | 数量 | 作用 |

|:----|:----|:---:|:----|

| 采集网关 | Ultrabus ARM Linux 网关（双网口+双串口） | 1 | 协议栈运行硬件 |

| 交换机 | 工业交换机 8 口 | 1 | 网络汇聚 |

| 串口线 | RS485 转接线 | 2 | 连接 Modbus 仪表 |

| 终端电阻 | 120Ω | 2 | RS485 抗干扰 |

采集数据点表

| 设备 | 采集点数 | 关键数据 | 采集方式 |

|:----|:-------:|:--------|:--------|

| 印刷机 1/2（S7-1200） | 32 | 产量、速度、温度、油墨余量 | OPC UA （500ms 轮询）|

| 覆膜机 1/2（AM600） | 24 | 覆膜温度、张力、速度、报警码 | Modbus TCP （1s 轮询）|

| 模切机（FX5U） | 48 | 模切数、废品率、刀具寿命、压力 | OPC UA （500ms）|

| 糊盒机（Modbus） | 16 | 产量、胶温、速度 | Modbus RTU （2s）|

| 品检机（Modbus） | 20 | 检测数、不合格率、缺陷类型 | Modbus RTU （2s）|

总计 140 个采集点，网关 CPU 负载 23%，内存占用 38%，远低于设计上限。

效果数据

给你的 5 条建议

·        先摸清现场设备清单：品牌、型号、通信接口（以太网/串口）、支持的协议。不知道就拍照发过来，Ultrabus 社区可以帮查

·        多品牌混合是常态，别想着统一品牌：与其花大钱换设备，不如加一个多协议网关

·        OPC UA 不是万能的：很多 PLC 的 OPC UA 默认只暴露最小数据集，需要额外配置。务必在选型阶段确认

·        Modbus RTU 注意串口参数：不同仪表的波特率/校验可能不一样，提前测量或选多串口网关

·        预留余量：网关的 CPU 和内存不要跑满，留 40% 以上余量给未来的数据点扩展
