电池模组里那根串联铝排,看着不起眼,其实挺关键的。


它负责把电芯一个个串起来,电流全都从它身上过。铝排表面一般会镀镍或镀银,目的很简单——降低接触电阻、防腐蚀。


问题是:镀层厚度均匀吗?


镀太薄,防护性能打折扣,时间长了容易氧化生锈,接触电阻变大,发热也变大;镀太厚,成本上去了不说,还可能影响尺寸配合。所以镀层厚度必须控制在合理范围内。


那怎么测?千分尺量不准,涂层测厚仪只能测个大概。最直接的办法是——切片分析。

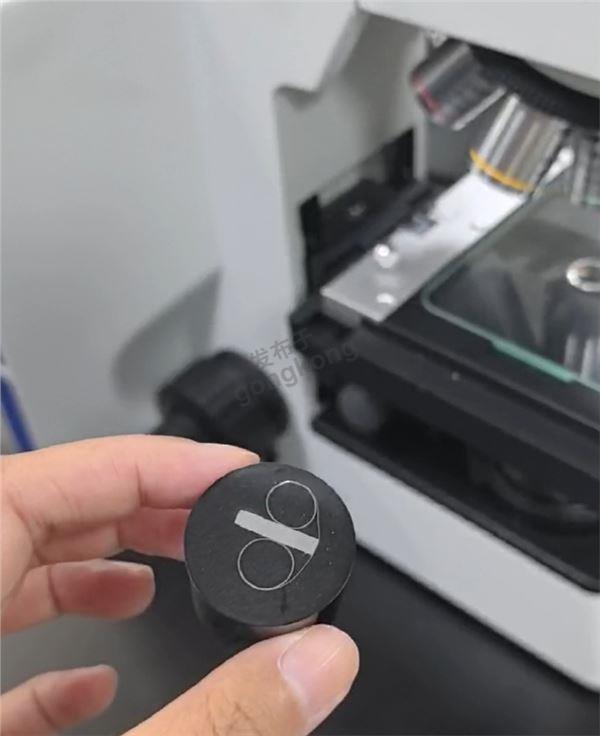

经过金相制样后的串联铝排

把铝排取样、镶嵌、研磨、抛光,做出一个平整的横截面,放到气切片分析显微镜底下看。晶粒大小、形状分布一眼可见,镀层厚度更是直接测量,边界清清楚楚。


比如苏州汇光HX系列金相切片分析显微镜,20倍到2000倍可调,自带测量软件,点两下鼠标就能出数据,还能直接导出报告,省得手动记录。

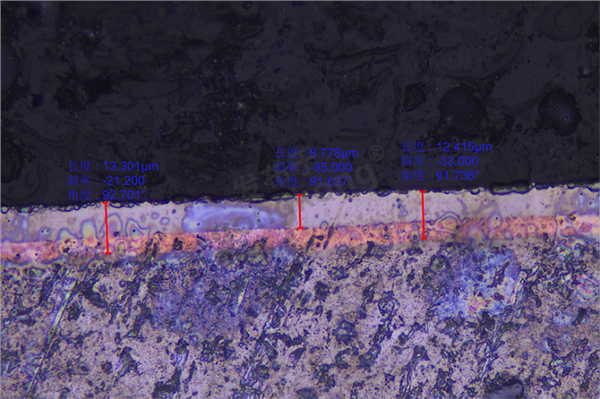

切片分析显微镜下的串联铝排及测量数据

想问问大伙,你们平时测镀层厚度用什么方法?是切片测还是直接上X射线荧光?来聊聊各自的经验。
