现在AI这么火，什么大模型、自动驾驶、智能终端，全都离不开芯片，而且还得是高性能、高可靠的芯片。那问题来了：芯片这么小，里面动辄几百亿个晶体管，肉眼肯定看不清，怎么保证它没瑕疵？

答案就是：芯片检测显微镜。

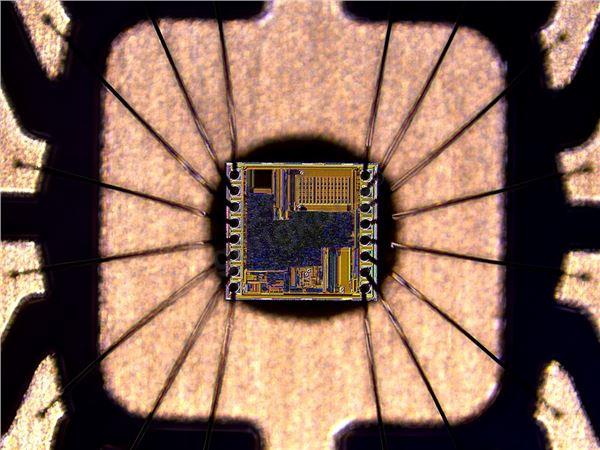

芯片封装做得好不好，直接关系到芯片能不能稳定工作。通过金相显微镜，可以把芯片内部结构看得明明白白——晶体管的尺寸和间距达没达到设计要求，布线层有没有短路、断路，封装时有没有空洞或者分层。

那得用什么样的显微镜才能干这活？比如苏州汇光HX系列，倍率从20倍到2000倍，调焦很细，观察模式也全——明场、暗场、偏光、DIC都有。尤其是DIC模式，能把微小的高低起伏转化成浮雕效果，有些明场下看不清的微裂纹或异常层，一换DIC就原形毕露了。

说白了，芯片制程越走越小，检测就得越看越细。金相显微镜在芯片封装环节，就是那个“把关人”。

大家平时有没有遇到过莫名其妙就坏掉的设备？会不会就是某颗芯片内部布线出了点问题？欢迎聊聊。
