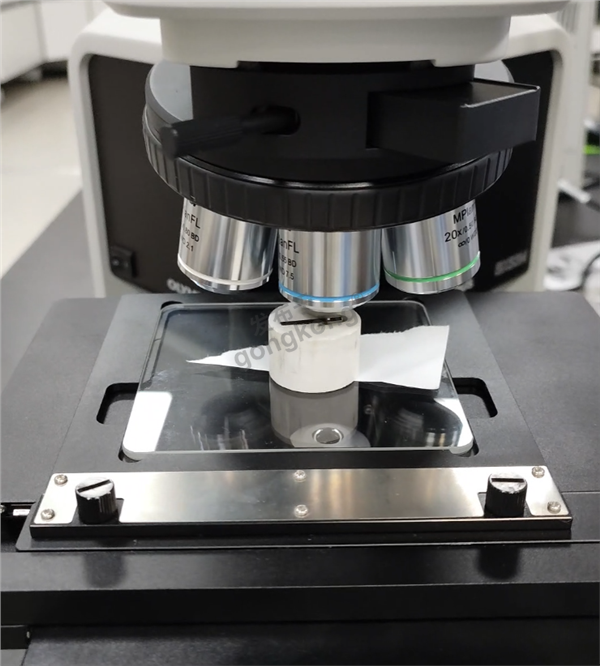

金相显微镜下的石墨烯试样

今天聊个神奇的材料——石墨烯。


这玩意儿有多离谱?厚度只有一个碳原子,但强度是钢的200倍。又薄又硬,导热导电还贼好,简直就是材料界的“六边形战士”。


这么牛的东西,能干啥?手机散热就是其中一个——石墨烯膜是目前导热系数最高的碳材料。除了散热,石墨烯还能用在电容电池、电子显示屏、半导体芯片等一堆领域。听着是不是很完美?但问题来了——这么薄的东西,万一有缺陷怎么办?


孔洞、裂纹、杂质包裹……这些缺陷肉眼根本看不见,但哪怕一个微小的瑕疵,都可能让石墨烯的性能大打折扣。所以得靠设备来“抓”它们。


金相显微镜就是干这个的。通过高倍成像,可以观察石墨烯纤维是否存在上述缺陷。缺陷检测对于评估石墨烯的质量和性能非常关键。


具体到设备,以苏州汇光HX系列为例:光学放大倍率覆盖20倍到2000倍,支持明场、暗场、偏光、DIC微分干涉等多种观察模式,呈现出来的显微图片清晰锐利,让石墨烯材料的表征细微结构,一览无余。


总之,石墨烯再好,也得靠检测来兜底。没有金相显微镜这种“照妖镜”,再牛的材料也可能在关键时刻掉链子。
