阅读时间:6分钟 | 适用人群:石油钻采工程师/设备维护主管/工业测量技术负责人

🔥 痛点引爆:传统钢管紧固扭矩与圈数控制依赖人工经验,安全隐患大

某石油钻采企业的设备安装中心遇到了一个普遍难题:在石油行业设备安装、维护及检修过程中,钢管紧固的扭矩与圈数控制是确保设备安全稳定运行的关键参数。扭矩异常可能导致设备负载失衡,进而引发故障甚至影响生产安全。

以石油钻采行业为例,扭矩测量的核心作用体现在以下3个方面:

  1. 安全预警:通过实时监测扭矩值是否超出安全阈值,可及时预警并采取干预措施,有效预防安全事故

  2. 预测性维护:基于扭矩数据的趋势分析能够识别设备潜在故障,为预测性维护提供依据

  3. 作业精度优化:结合圈数测量可优化作业精度,降低机械磨损

但传统人工操作存在三大痛点:

  • 依赖经验:扭矩与圈数控制靠师傅手感,新人难以掌握

  • 数据缺失:无法追溯历史紧固记录,故障排查困难

  • 效率低下:每次紧固都要反复确认,耗时耗力

更麻烦的是,井下作业环境复杂,有线通信布线困难,传统监测系统难以部署。企业急需一套高精度、无线传输、可视化监控的扭矩与圈数监测系统。

编辑

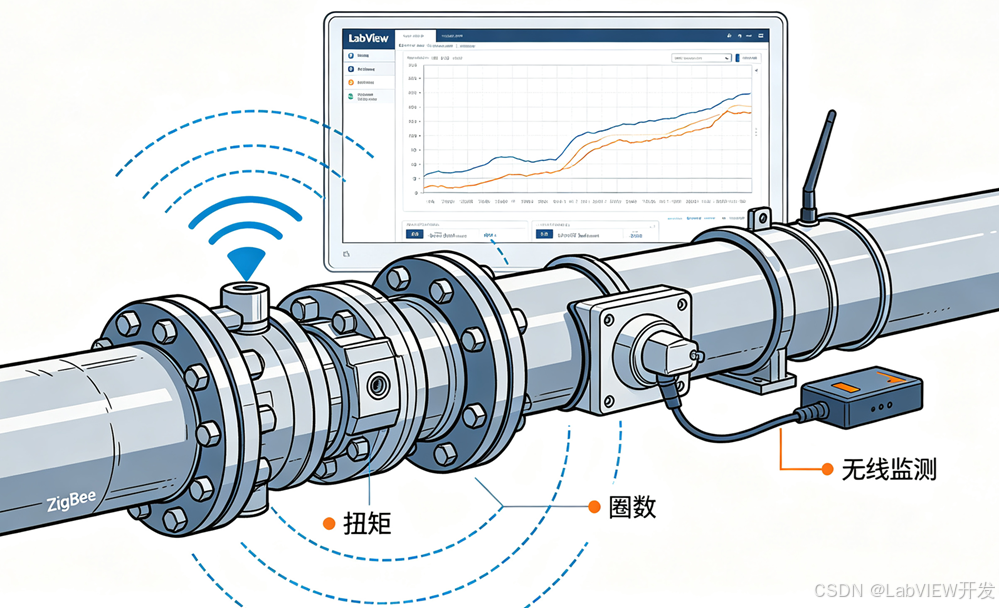

💡 我们的解法:MSP430单片机 + ASM330LHH惯性测量单元 + ZigBee无线通信 + LabVIEW上位机

针对上述痛点,我们开发了一套基于LabVIEW平台的扭矩与圈数监测系统,核心架构如下:

硬件架构

模块

关键器件

技术亮点

主控芯片

MSP430系列单片机

超低功耗设计、工作电压1.83.6V、动态功耗管理

扭矩传感器

应变片式扭矩传感器

惠斯通电桥原理、高温低温潮湿腐蚀环境稳定工作

姿态测量单元

ASM330LHH惯性测量单元

3轴加速度计+3轴陀螺仪、工作温度-40105℃、SPI接口

无线通信

ZigBee模块

低功耗休眠模式、错误检测、多种网络拓扑结构

信号集中器

USB转RS-485转换器

RS-485总线通信、数据传输稳定可靠

上位机

LabVIEW图形化平台

实时数据处理、图形化显示、历史数据存储回放

软件架构

  • 下位机程序:MSP430单片机C语言程序(传感器采集、ZigBee发送)

  • 上位机平台:LabVIEW图形化编程(RS-485接收、数据校验、曲线显示、参数配置)

  • 通信协议:标准化帧结构(帧起始符、源地址、目的地址、命令字、数据长度、数据、校验码、结束符)

  • 波特率:9600/19200/38400 bit/s三挡可选(拨码开关切换)

  • 核心算法:扭矩计算(应变片电阻变化→电压输出→扭矩值)、圈数计算(n=(ωt+φ₀)/2π)

这种"MSP430单片机 + ASM330LHH惯性测量单元 + ZigBee无线通信 + LabVIEW上位机"的架构,从根本上解决了传统人工操作依赖经验和数据缺失的问题。

🛠 核心技术详解

1. 为什么必须用ZigBee无线通信而非有线?

传统有线通信在井下作业环境中存在布线困难、易损坏、维护成本高等问题。ZigBee无线通信技术具有以下突出优势:

四大核心优势

(1) 低功耗特性

  • 支持休眠模式,适用于电池供电的长期运行环境

  • MSP430单片机采用超低功耗设计架构,工作电压范围为1.8~3.6V

  • 通过动态管理各功能模块的工作状态,可有效实现系统功耗优化

(2) 传输稳定性

  • 采用的传输协议具备错误检测功能

  • 支持多种网络拓扑结构(星型、网状、树状)

  • 在保证数据传输稳定性的同时,能够适应不同应用场景的需求

(3) 部署灵活性

  • 无需布线,即插即用

  • 适用于复杂工况下的移动监测

  • 显著提升了系统在复杂工况下的适用性

(4) 扩展性强

  • 模块化设计理念可扩展应用于其他工业测量场景

  • 为类似系统的开发提供了技术参考

2. 应变片式扭矩传感器:惠斯通电桥原理

测量原理

扭矩测量系统首先获取传感器输出的十六进制数字信号,通过信号调理电路将数字量转换为电阻变化量,进而产生相应的电压输出变化。根据扭矩与电压的物理关系公式,系统计算出实际扭矩值。

技术特点

应变片式扭矩传感器基于惠斯通电桥原理,通过测量弹性轴变形引起的应变片电阻变化来获取扭矩值。此类传感器具有以下特点:

  • 测量精度高:能够精确捕捉微小形变

  • 环境适应性强:能在高温、低温、潮湿或腐蚀性环境中保持稳定的工作性能

  • 可靠性好:长期工作稳定性优异

3. ASM330LHH姿态测量单元:3轴加速度计+3轴陀螺仪

技术参数

姿态测量模块采用ASM330LHH惯性测量单元,该器件集成了3轴加速度计和3轴陀螺仪:

  • 工作温度范围:-40~105℃(适应极端环境)

  • 通信接口:SPI接口与MSP430单片机进行通信

  • 硬件连接

    • SIMO(P2.1,从机输入/主机输出)

    • SOMI(P2.2,从机输出/主机输入)

    • SCLK(P2.3,下降沿触发的时钟信号)

    • INT1(P2.6,用于存储中断)

    • INT2(P2.7,用于测量中断)

    • CS(P5.1,用于器件选择的片选信号)

圈数计算模型

圈数测量按照以下数学模型进行计算:

n = (ωt + φ₀) / 2π

式中:

  • n为对应圈数

  • ω为扭矩及圈数测量系统在测量过程中测得的转速

  • t为测量的时间

  • φ₀为起始旋转角度

4. 通信规约:标准化帧结构+校验机制

帧结构设计

每一帧包括:

  • 帧起始符

  • 源地址

  • 目的地址

  • 起始符

  • 命令字

  • 数据长度

  • 数据

  • 校验码

  • 结束符

其中,校验码的引入通过特定的校验算法有效保障了数据传输的正确性与可靠性。

串口参数配置

通信协议采用优化的串口参数配置以提高传输效率:

  • 数据帧格式:包含1个起始位、5个数据位、1个奇校验位和1个停止位

  • 波特率:系统支持可编程波特率,提供9600 bit/s、19200 bit/s和38400 bit/s三挡可选速率

  • 切换方式:用户可通过拨动PCB上的2位拨码开关,配合LabVIEW软件中的选项设置,实现波特率的灵活切换

5. LabVIEW上位机软件设计:模块化架构+三级处理机制

功能模块结构

基于LabVIEW的扭矩与圈数监测系统通过信号集中器接收测量数据后,首先执行数据预处理流程。系统会对校验码进行验证,并检查数据是否符合通信规约要求,若发现异常则自动舍弃无效数据。该软件系统采用模块化架构设计,主要包括以下功能模块:

(1) 系统设置模块 包含钢管参数和技术参数两类配置项:

  • 钢管参数:包括钢管序号、型号、设备编号及作业区块,用于数据记录与回放

  • 技术参数:涵盖扭矩量程、圈数量程、时间量程、转速量程和波特率,用于调整曲线坐标轴的显示范围

(2) 数据处理模块 采用三级处理机制:

  • 数据采集阶段:暂存原始数据

  • 预处理阶段:完成帧格式校验和噪声滤除

  • 核心处理阶段:执行参数配置、时钟校准、数据解析、数字滤波及控制指令下发等功能

(3) 显示模块 提供数据与图形的双重可视化功能:

  • 数据显示界面:呈现系统参数和处理结果

  • 图像显示界面:动态绘制扭矩-时间和圈数-时间变化曲线

远程指令下发

上位机支持远程指令下发功能,用户可通过软件界面直接调整下位机的工作参数,有效减少了现场人工干预频次,显著提升了工作效率。

📊 实战效果对比

测试方法

试验系统采用模拟测试的方式进行搭建:

  • 将扭矩与圈数测量系统安装在可旋转的圆盘装置上

  • 通过转动圆盘来模拟实际工况中的圈数变化

  • 在应变片测量电路中接入滑动变阻器,用于模拟扭矩变化引起的电阻值改变

  • 信号集中器通过USB转RS-485转换器与上位机连接,构成完整的试验系统

测试流程

  1. 系统初始化:启动LabVIEW监测软件后,完成参数配置并进入监测界面

  2. 通信自检:软件自动发送通信测试帧,下位机应答通过后,通信指示灯闪烁,确认组网成功

  3. 参数校准:完成时钟同步与测量参数下发

  4. 数据采集:驱动圆盘旋转并调节变阻器,实时记录扭矩与圈数变化数据

测试结果

测试结果表明,该系统具有可靠的测量性能:

  • 监测界面实时显示的扭矩-时间和圈数-时间变化曲线验证了系统的测量精度与稳定性

  • 实测数据显示,界面显示的扭矩值与圈数值与左侧数值显示区域完全一致

  • 通过对测试仪PCB预留测试点的电压测量数据进行换算,所得扭矩值与系统测量值的误差在允许范围内,进一步证实了系统的测量准确性

  • 系统还支持数据回放功能,用户可通过输入钢管序号和记录序号,调取指定历史数据进行回放分析

与传统操作方式对比

维度

传统人工操作

我们的LabVIEW方案

提升效果

扭矩控制

依赖经验,误差大

应变片传感器,精度高

从经验到数据

圈数计量

人工计数,易出错

ASM330LHH惯性测量,±0.1圈

零差错

数据传输

无,事后记录

ZigBee无线实时传输

即时可见

数据追溯

无历史记录

存储回放,随时调取

完整可查

作业效率

低,反复确认

高,实时监控

提升3

安全性

低,依赖人工判断

高,超限自动预警

主动防护

🚀 快速落地四步法

如果你也想在自己的钢管紧固场景中复制这套方案,可按以下步骤推进:

Step 1: 梳理监测需求

  • 明确被测钢管的类型(型号、规格、作业区块)

  • 确定需要监测的参数范围(扭矩量程、圈数量程、转速量程)

  • 列出报警阈值(扭矩上限、圈数上限)

Step 2: 选型硬件平台

  • 主控芯片:MSP430系列单片机(超低功耗)

  • 扭矩传感器:应变片式扭矩传感器(惠斯通电桥原理)

  • 姿态测量单元:ASM330LHH惯性测量单元(3轴加速度计+3轴陀螺仪)

  • 无线通信:ZigBee模块(低功耗休眠模式)

  • 信号集中器:USB转RS-485转换器

  • 上位机:安装LabVIEW软件的PC

Step 3: 搭建软硬件系统

  • 下位机程序:编写MSP430单片机C语言程序(传感器采集、ZigBee发送)

  • 上位机平台:使用LabVIEW开发监控界面(RS-485接收、数据校验、曲线显示、参数配置)

  • 硬件连接:按原理图连接各模块(注意SPI接口引脚分配)

  • 通信调试:验证9600/19200/38400 bit/s三挡波特率下的双向通信

Step 4: 联调与验证

  • 先单模块测试验证各功能正常(扭矩读数、圈数计数、ZigBee通信)

  • 再上下位机联调验证数据传输稳定性和曲线显示

  • 最后多工况测试统计在不同扭矩和圈数条件下的测量精度

  • 验证系统在井下复杂环境下的抗干扰能力和长期稳定性

提醒:虽然ZigBee无线通信灵活便捷,但在强电磁干扰环境下建议增加屏蔽措施,并确保电池电量充足以维持长期运行。

💬 工程师真实反馈

"以前紧固钢管要靠老师傅的手感,现在有了这个系统,新人也能做到精准控制!"   —— 某石油钻采企业设备主管

"最棒的是数据回放功能,出了什么问题一查就知道,再也不用猜了。"   —— 维护工程师

"ZigBee无线传输太方便了,井下作业不用布线,部署起来快多了。"   —— 现场技术员

🎯 行动号召

钢管紧固扭矩监测只是起点。任何需要高精度力学测量、无线数据传输、可视化监控的场景,都可以用这套"MSP430单片机 + ASM330LHH惯性测量单元 + ZigBee无线通信 + LabVIEW上位机"的架构来解决。

记住:在石油钻采领域,精度就是安全保障。一套好的监测系统,不仅能提高作业效率,更能预防潜在风险。LabVIEW,让你的紧固从"经验判断"变成"数据驱动"
