在工业配电、智慧楼宇、数据中心、工厂能耗管控等电力运维场景中，三相电参数采集模块是电力数据采集、能耗统计、电能质量监测的核心前端设备。其中三相一回路电参数、三相两回路电参数、三相三回路电参数采集模块适配不同配电监测需求，可精准完成交流电流电压、功率、频率、电能等核心电力参数的实时采集，搭配电量监测单元、能耗监测单元，可实现主进线分支线监测、列头柜采集等精细化配电监控工作。

电能采集模块厂家的标准化产品虽具备高适配性、高稳定性特点，但工业现场工况复杂，电磁干扰、接线不规范、环境适配不当、参数配置错误等问题，极易造成数据偏差、设备故障甚至配电安全隐患。为保障三相电参数采集模块长期稳定运行、确保电力采集数据精准有效，本文从选型适配、安装接线、环境适配、参数调试、通讯配置、日常运维、故障处理七大维度，全面梳理全流程应用注意事项，为各类电力监测系统搭建与运维提供专业技术参考。

一、选型适配注意事项：匹配场景是精准采集的基础

三相电参数采集模块品类丰富，不同回路规格、功能定位的模块适配场景差异极大，选型错误会直接导致监测功能失效、数据不准，是现场应用的首要规避问题。

首先，需根据配电监测点位确定回路规格。三相一回路电参数采集模块适用于单路主进线、独立大功率设备（空压机、中央空调、工业电机）的单独监测，场景单一、采集需求集中；三相两回路电参数采集模块多用于机房双路供电、车间两路分支回路同步监测，可实现一台设备双回路同步采集，节省安装空间与成本；三相三回路电参数采集模块适配数据中心列头柜、配电柜多分支回路监测场景，完美契合列头柜采集模块的多回路集中监测需求，是多支路能耗管控的核心设备。选型时严禁大材小用或小材大用，多回路监测场景选用单回路模块，会导致设备冗余过多、布线杂乱；单路高精度监测场景选用多回路模块，易出现通道干扰、精度下降的问题。

其次，需结合监测功能匹配设备属性。若仅需基础交流电流电压、频率实时监测，可选用基础款电量采集模块；若需统计设备耗电量、支路能耗，必须选用带精准电能计量功能的模块，适配电量监测单元的数据统计需求；若用于厂区、楼宇整体能耗管控，需搭配能耗监测单元，选用支持能耗分项统计、数据上传的智能采集模块，满足主进线分支线监测的层级化管控需求。

同时，需甄别设备核心性能参数。工业场景必须选用隔离型采集模块，可有效避免高压串入弱电系统，保护后端采集设备与监控终端；优先关注模块测量精度、采样速率、电磁兼容等级，变频器、电机密集的强干扰工况，需选用符合 EMC 电磁兼容标准的设备，规避电磁干扰导致的数据跳变。此外，无需盲目追求高价设备，正规电能采集模块厂家的标准化产品，只要参数匹配场景，即可保障稳定运行，核心是适配工况而非设备溢价。

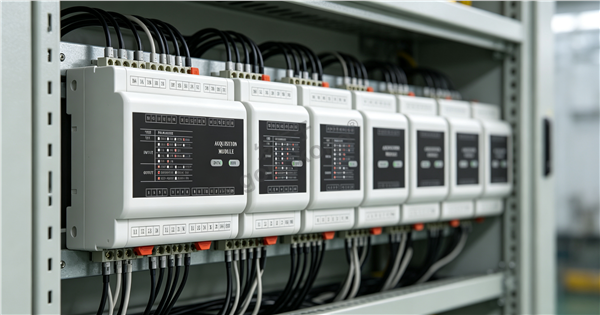

二、安装接线注意事项：规范操作杜绝安全与精度隐患

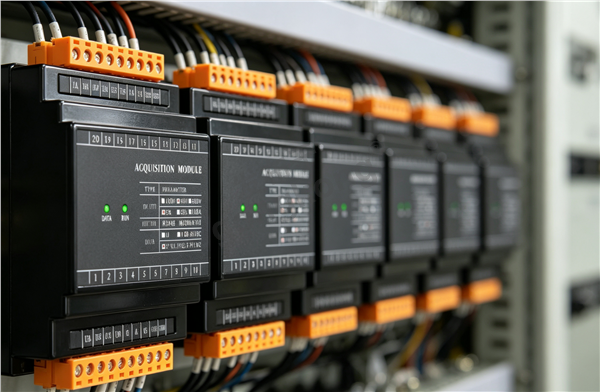

www.xayfck.com (1).png

接线是三相电参数采集模块应用的核心环节，90% 以上的采集故障、数据偏差均源于接线不规范。三相四线制、三相三线制接线方式差异较大，且电流、电压、通讯接线各有规范，必须严格遵循标准化操作流程。

（一）安全操作核心准则

所有接线作业必须遵循断电操作、验电确认原则，提前断开被测交流回路电源与模块工作电源，悬挂禁止合闸警示标识，经验电器确认无电后方可施工，严禁带电接线、拆线作业。高压配电场景操作时，需佩戴绝缘防护用具，杜绝单手接线，防范触电安全风险。模块运行过程中，严禁插拔接线端子，避免电路冲击击穿内部元器件，造成设备损坏。

（二）电压采集接线规范

三相四线制场景中，模块 Ua、Ub、Uc 端子分别对接 A、B、C 三相火线，N 端子必须可靠接入零线，零线虚接、漏接会直接导致三相电压不平衡，引发电压采集数据大幅偏差。三相三线制无零线场景，电压端子仅接入三相火线，空余端子需严格按照模块手册要求悬空或短接，严禁随意接线、混接。电压接线线缆需选用国标铜线，线径匹配额定负载，接线螺钉紧固力矩保持标准范围，避免长期运行后接线松动、接触不良。

（三）电流采集接线规范

三相电参数采集模块均搭配电流互感器（CT）采集电流数据，CT 二次侧严禁开路是核心安全红线，二次侧开路会产生高压，击穿模块电路、引发安全事故。电流导线需按照设备标识方向穿芯，保证穿芯方向统一，避免功率、电能数据正负偏差。多回路模块采集接线时，各回路电流、电压通道需一一对应，严禁回路交叉接线，防止支路数据错乱，影响主进线分支线监测的准确性。

（四）通讯接线规范

模块 RS485 通讯总线需采用双绞屏蔽线，单独布线，严禁与动力线缆、高压线缆同管铺设，避免电磁干扰影响数据传输。屏蔽层遵循单端接地原则，设备外壳接地电阻控制在 4Ω 以内，有效抑制静电干扰与电磁辐射。总线组网时，仅需在总线首尾两端接入 120Ω 终端电阻，中间节点无需接入，杜绝通讯信号反射、数据丢包问题。

三、环境适配注意事项：适配工况保障设备长效运行

三相电参数采集模块属于精密电子设备，温湿度、粉尘、振动、电磁环境会直接影响设备使用寿命与采集精度，需严格匹配设备工作环境要求。

温度方面，常规工业级模块工作温度范围为 - 20℃~60℃，需避免安装在锅炉、加热器等高温热源附近，高温环境会导致内部元器件老化、采样精度漂移；低温环境需做好保温防护，防止设备启动异常、数据采集卡顿。湿度方面，设备适配湿度范围为 5%~95% 无凝露环境，严禁安装在地下室、户外露天、水汽浓重的场景，凝露会导致电路板短路、端子氧化，引发设备故障。

粉尘、油污密集的车间工况，需将模块安装在密封配电柜、配电箱内，定期清理设备表面与内部粉尘，避免粉尘堆积导致散热不良、电路短路。设备安装需保持垂直水平固定，避免长期振动工况，机床、冲压设备周边需加装减震配件，防止振动导致接线松动、内部元件脱落。

强电磁干扰场景，如变频器、大功率电机、高频设备周边，除做好线缆屏蔽、接地防护外，需适当拉大模块与干扰源的安装距离，必要时加装滤波设备，保障交流电流电压、功率、频率、电能等参数采集的稳定性，避免数据跳变、采集失效。

四、参数配置注意事项：精准调试匹配现场工况

硬件安装完成后，参数精准配置是保障采集数据准确的关键，参数设置错误会出现数据失真、计量不准、通讯失败等问题，需重点关注变比、量程、通讯、计量参数的调试。

首先，精准设置互感器变比参数。现场 CT、PT 互感器变比规格多样，必须在模块系统内录入与现场设备完全匹配的变比参数，若变比设置偏大或偏小，会导致电流、电压、功率数据成比例偏差，电能计量数据完全失效，这是能耗监测、电量统计中最易忽视的问题。

其次，合理配置采集量程与采样参数。需根据回路实际额定电流、电压设置采集量程，严禁小量程采集大负载电力参数，避免模块过载损坏；也无需大量程匹配小负载，会降低采集精度。正规电能采集模块厂家设备支持采样速率自定义，常规配电监测可选用标准采样速率，高精度电能质量监测场景可调高采样速率，适配精细化采集需求。

同时，匹配系统通讯参数。模块波特率、数据位、校验位、设备地址必须与后台监控系统、电量监测单元、能耗监测单元完全一致，同一组网内所有模块设备地址唯一，严禁地址重复，否则会导致通讯冲突、数据错乱、设备离线。参数配置完成后，需保存参数并重启设备，确保参数生效，避免断电后参数重置。

针对列头柜采集模块多回路监测场景，需单独对每一路回路参数进行配置，区分主进线与各分支线的量程、变比参数，实现分级精准监测，保障主进线分支线监测数据的完整性与准确性。

五、通讯与数据传输注意事项：保障数据稳定上传

三相电参数采集模块的核心价值是将采集的交流电流电压、功率、频率、电能等数据上传至后台系统，通讯异常会导致数据断传、漏传、错传，影响能耗统计与电力运维。

组网布线阶段，严格区分动力线与信号线，通讯线缆全程屏蔽防护，减少线路干扰。总线组网设备数量需符合模块负载要求，单条 RS485 总线挂载设备不宜过多，超出负载需增设中继器，避免总线拥堵、数据传输延迟。

日常运行中，需定期检查通讯链路状态，排查线缆破损、接地失效、终端电阻脱落等问题。通讯中断时，优先核对通讯参数是否匹配、设备地址是否冲突，再检查线缆通断、终端电阻状态，最后排查模块通讯端口是否损坏。

数据上传过程中，需匹配后台系统协议，常规设备支持 Modbus-RTU 通用协议，严禁协议不匹配导致的数据解析失败。搭配能耗监测单元使用时，需开启数据累计、分项统计功能，保障能耗数据实时更新、精准累计，满足厂区能耗分析、节能改造、电力调度的数据支撑需求。

六、日常运维与校准注意事项：长效保障采集精度

三相电参数采集模块长期运行会受环境老化、元件损耗、工况波动影响，出现精度漂移、性能下降等问题，标准化日常运维与定期校准是保障设备稳定运行的关键。

日常基础运维需定期开展巡检工作，每月检查设备接线端子是否紧固、线缆是否老化、接地是否良好，清理设备表面与配电柜内部粉尘；观察模块运行指示灯、通讯指示灯状态，及时发现设备离线、异常告警问题；核对实时采集数据，排查数据跳变、归零、偏差过大等异常情况。

定期精度校准必不可少，工业工况下建议每 12 个月开展一次专业校准，通过标准电力校准源，对交流电流电压、功率、频率、电能等核心参数逐一校准，修正设备精度漂移问题，保障计量数据符合电力监测标准。长期高负载、强干扰工况，可缩短校准周期至 6 个月。

多回路模块运维需区分回路状态，针对三相一回路、三相两回路、三相三回路电参数采集模块的不同通道，逐一测试采集功能，避免单通道故障未及时发现。同时，定期备份设备参数，防止设备故障、更换设备后重复调试，提升运维效率。

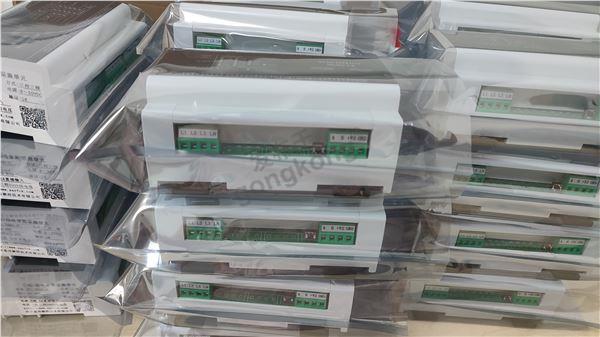

www.xayfck.com (5).jpg

七、常见故障排查注意事项：快速定位解决运行问题

现场设备运行中，常见故障集中在数据异常、通讯故障、设备离线三类，需遵循先硬件后软件、先线路后参数的排查逻辑，精准解决问题。

数据采集偏差过大、数据跳变时，首先检查 CT 二次侧是否开路、接线是否松动、接地是否失效，再核对互感器变比、量程参数设置是否正确，最后排查现场电磁干扰，必要时优化布线与屏蔽防护。

设备通讯离线、数据不上传时，先检查模块供电电源是否正常，再核对通讯参数、设备地址，检查终端电阻、通讯线缆通断，排查总线组网冲突问题。

设备无响应、指示灯不亮时，优先检测供电电压是否在额定范围，排查电源短路、过载问题，杜绝过压、欠压运行损坏设备。

故障处理过程中，严禁私自拆解设备内部结构，精密电路拆解易造成不可逆损坏，硬件故障需联系正规电能采集模块厂家进行维修更换，保障设备性能与监测精度。

八、总结

三相电参数采集模块作为电力能耗监测系统的核心前端设备，其应用规范性直接决定主进线分支线监测、列头柜采集的精准度，以及电量监测单元、能耗监测单元的数据有效性。在实际应用中，需严格把控选型适配、安装接线、环境适配、参数调试、通讯传输、运维校准、故障排查每一个环节。

针对三相一回路、三相两回路、三相三回路电参数采集模块的差异化场景需求，标准化开展设备部署与运维，规范交流电流电压、功率、频率、电能全参数采集流程，规避工况干扰与人为操作隐患。依托正规厂家标准化设备，搭配专业化应用规范，可充分发挥三相电参数采集模块的监测价值，为工业配电安全管控、精细化能耗管理、电力质量分析提供精准、稳定、持续的数据支撑，助力电力系统高效、安全、节能运行。
