Ethernet/IP转Profinet网关在汽车生产线中的应用

在汽车制造自动化系统中，不同品牌PLC并存已成为常态。西门子PLC通常基于Profinet协议，而洛克韦尔PLC则基于Ethernet/IP协议。在这种异构工业网络环境下，Ethernet/IP转Profinet网关成为实现PLC互联通信的关键设备。

该类工业通信网关的核心作用，是实现西门子PLC与罗克韦尔PLC之间的数据实时交换，从而保证汽车生产线节拍一致性与控制逻辑统一。

汽车生产线中PLC通信的典型结构

在汽车制造行业（焊装、总装、输送系统）中，常见控制架构包括：

西门子PLC（Profinet主站）

罗克韦尔PLC（Ethernet/IP控制单元）

机器人控制器

现场I/O与传感器系统

由于不同设备使用不同工业通信协议，系统之间无法直接互通，因此需要协议转换设备进行数据桥接。

Ethernet/IP与Profinet协议差异对比

Ethernet/IP协议特点

基于TCP/IP标准

CIP对象模型结构

支持显式与隐式消息通信

适用于离散控制系统

Profinet协议特点

工业以太网实时通信协议

支持RT/IRT实时机制

周期性数据刷新

适用于运动控制与节拍控制

核心区别

Ethernet/IP更偏向灵活通信，而Profinet更强调实时性与确定性。

Ethernet/IP转Profinet网关的工作原理

工业协议网关通常由三部分组成：

1. 协议解析层

负责解析：

Ethernet/IP CIP对象数据

Profinet IO数据结构

并转换为统一内存映射模型。

2. 数据映射层

实现：

PLC I/O数据映射

数据类型转换（BOOL/INT/REAL）

字节序转换

地址空间管理

3. 实时调度层

保证数据同步：

周期性刷新机制

双缓存数据交换

实时任务调度

抖动控制

汽车产线中的典型应用场景

Ethernet/IP转Profinet网关常用于：

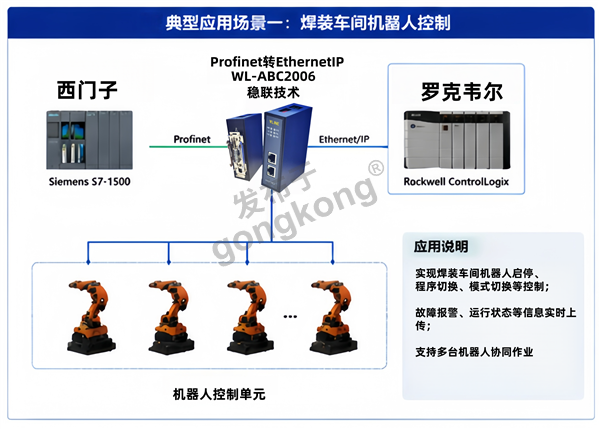

焊装车间机器人控制、输送线节拍同步、工位互锁控制、设备状态反馈、PLC跨品牌联动控制

工业通信网关的核心价值

在汽车制造场景中，该类网关主要解决：

不同PLC系统无法直接通信、生产节拍不同步问题、多品牌设备集成困难、控制系统分散问题

总结

Ethernet/IP转Profinet网关的本质，是在工业自动化系统中建立一个跨协议的数据桥梁，实现不同PLC系统之间的实时、稳定通信，从而保障汽车生产线的高效运行。
