PCB阻抗是什么?为什么要控制阻抗? 点击:20 | 回复:0



Bamtone


  • 精华:0帖
  • 求助:0帖
  • 帖子:63帖 | 1回
  • 年度积分:0
  • 历史总积分:28
  • 注册:2025年7月26日
发表于:2026-06-26 11:53:57
楼主

文章配图-1

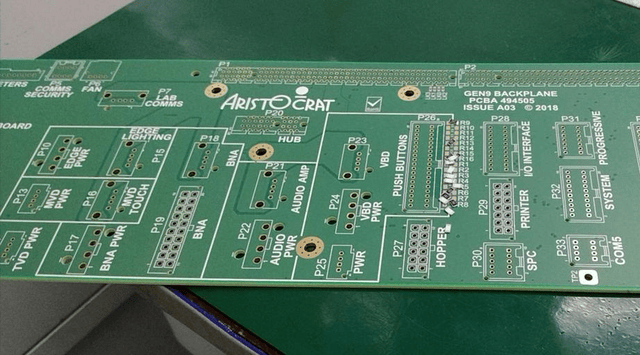

什么是PCB阻抗?

PCB阻抗是指印刷电路板上信号传输路径对交流电流的阻碍作用,通常用特性阻抗(Z₀)表示,单位为欧姆(Ω)。信号在PCB走线上传输时,会遇到的阻抗成分包括:

  • 电阻(R): 导线材料的直流电阻

  • 电感(L):电流变化产生的磁场效应

  • 电容(C): 导体与参考层之间的电场

  • 电导(G):绝缘材料的漏电流

常见阻抗类型

  • 单端阻抗:单根信号线相对于参考平面的阻抗(如50Ω、75Ω)

  • 差分阻抗:一对差分信号线之间的阻抗(如90Ω、100Ω、120Ω)

影响阻抗的关键因素

  • 走线宽度(W):越窄,阻抗越高

  • 介质厚度(H) :越厚,阻抗越高

  • 介电常数(εr):越高,阻抗越低

  • 铜箔厚度(T) :越厚,阻抗越低

  • 阻焊层厚度:影响表面微带线

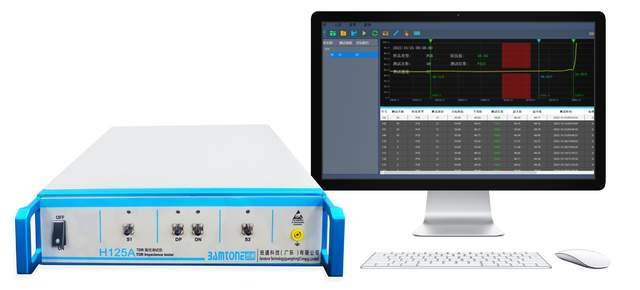

文章配图-1Bamtone H系列TDR阻抗测试仪

为什么要控制阻抗?

1. 保证信号完整性:当信号传输时,若遇到阻抗不连续(如线宽突变、过孔、连接器),会发生信号反射。当源阻抗、传输线阻抗、负载阻抗三者匹配(如均为50Ω),反射最小,信号传输最优。

2. 适应高速信号需求:一般经验,当信号上升时间 < 传输线往返延迟的6倍时,需考虑阻抗匹配。

3. 满足接口标准要求

主流高速接口均有明确的阻抗规范:

  • USB 2.0:差分90Ω ±10%

  • USB 3.0/3.1:差分90Ω ±7%

  • HDMI:差分100Ω ±10%

  • PCIe:差分85Ω / 100Ω ±10%

  • DDR4:单端40Ω,差分80Ω

  • 以太网(1000BASE-T):差分100Ω ±10%

阻抗控制是高速PCB设计的基石。在5G、AI、数据中心等应用中,阻抗精度已从±10%向±5%甚至±3%演进,成为衡量PCB工艺能力的重要指标。作为国内PCB测量仪器、智能检测设备头部品牌——Bamtone班通,其自研推出了Bamtone H系列TDR阻抗测试仪,专用于高带宽特性阻抗测试分析,具备波形显示与分析功能,普遍使用各类PCB硬板、FPC软板及电线电览的阻抗测试。
