三相继电保护测试仪完整选型参考

一、设备基础概述

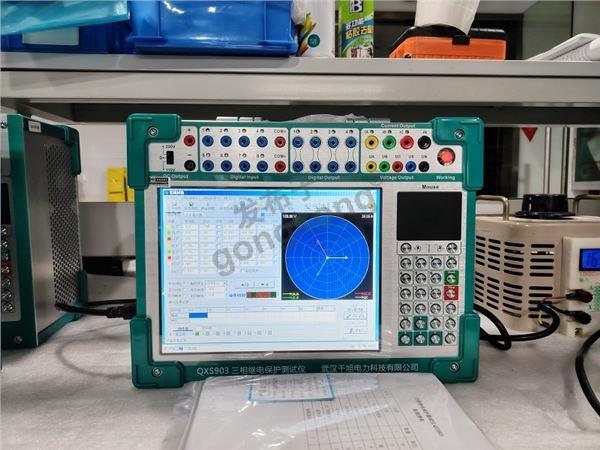

三相继电保护测试仪也叫微机继电保护校验仪，是变电站二次检修、继保班组年检、开关柜厂出厂校验、电力工程交接试验核心仪器，用来校验线路保护、主变保护、母差、备自投、重合闸、测控装置、互感器等二次设备，执行 DL/T 624 行业标准。武汉千旭电力作为专业源头厂家，结合电网、工程、开关厂不同使用场景整理全套选型标准，方便采购快速匹配机型。

二、核心硬件参数选型门槛（必核对）

1. 电压输出通道

• 基础款：4 相电压（UA/UB/UC/UN）；专业工程款建议 6 相电压，满足母差、双主变、多间隔保护校验

• 单相输出范围：0～120V；精度≤±0.2%，相位误差≤0.1°

• 功率：每相≥50VA，带载不压降，老旧弱电回路测试无失真

2. 电流输出通道

• 通用配置：3 相电流 IA/IB/IC；高标准 6 相电流，可同时校验差动保护、双绕组变压器保护

• 小电流档：0～20A，常规线路保护；大电流档 0～40A，校验过流、速断、零序、热过载保护

• 精度：≤±0.2%，谐波输出无畸变，支持 2～40 次谐波叠加

3. 开关量输入 / 输出

• 开入量：至少 8 路，兼容空接点、有源 220V/110V 信号，采集保护跳闸、重合闸、告警反馈

• 开出量：4 路起步，用于触发外部继电器、断路器分合闸控制

• 支持毫秒级精准计时，动作时间测量分辨率 0.1ms

4. 拓展功能选型要点

1. 独立零序电压 3U0、零序电流 3I0 输出，零序保护必备；

2. 谐波叠加、暂态故障、突变量模拟，主变差动、距离保护校验刚需；

3. 频率偏移、滑差模拟，适用于发电机、备自投、低频减载试验；

4. 大功率功放模块：长时间持续输出不发热、不降功率；

5. 独立直流辅助源（110V/220V），无需外接试验电源。

三、按使用场景分档选型

场景 1：地市供电公司、送变电、特高压变电站（首选六相标准机型）

1. 可一次性完成主变差动、母线差动、失灵保护等复杂成套保护试验，不用反复换线；

2. 强抗干扰屏蔽设计，高压场地、电缆层电磁干扰下波形稳定；

3. 支持暂态短路、永久性 / 瞬时性故障模拟，完整模拟电网真实故障工况；

4. 内置海量国内主流保护装置模板（南瑞、许继、四方、国电南自等），一键调取试验方案；

   千旭电力 QXJB-600 六相继保测试仪适配该场景，长期用于电网框架采购。

场景 2：县级供电所、配电运维、110kV 及以下小型变电站（三相便携款）

1. 机身轻便，单人搬运，配拉杆防护箱，下乡运维、抢修携带方便；

2. 基础保护功能齐全：过流、速断、零序、距离、重合闸、备自投；

3. 内置锂电池可选，户外无市电场景临时作业；

4. 操作简化，试验步骤预制，新手快速上手。

场景 3：高压开关柜、保护装置生产厂家（流水线批量校验）

1. 长时间连续满负荷输出，功放散热性能强，全天不间断测试不保护停机；

2. 软件支持批量自动测试，一键循环执行全套试验项目，导出批量质检报表；

3. 支持软件定制，适配本厂专用保护装置自定义试验流程；

4. 可搭配工装夹具，适配流水线固定工位使用，支持 OEM 配套。

场景 4、新能源光伏 / 风电电站、自备电厂（发电机保护专用款）

• 滑差、低频、逆功率、失磁保护模拟；

• 多段式同期试验功能，检同期、无压合闸校验；

• 大电流长时间输出，校验发电机热过载保护。

四、软件系统选型标准

1. 双操作模式：工控触摸屏本地操作 + 电脑上位机软件远程操控；

2. 海量保护模板库，覆盖国内全部主流二次保护品牌，无需手动设置参数；

3. 自动生成标准化试验报告，支持 PDF/Word 导出，自带国网验收格式；

4. 矢量图实时显示，相序、角度、幅值直观查看，方便故障分析；

5. 终身免费软件升级，同步更新新款保护装置试验程序。

五、机身与安全防护选型指标

1. 整机全隔离输出，强弱电分离，防止二次回路反送电损坏测试仪与保护装置；

2. 过流、过压、短路、过热多重自动保护，误接线自动切断输出；

3. 航空铝便携机箱，防尘防震，适应工地、户外恶劣环境；

4. 散热风道优化，长时间试验机身温升低，稳定不跳机。

六、配套配件完整采购清单

1. 电压电流专用测试线、大功率电流夹、电压表笔；

2. 开关量控制线、分合闸触发线缆；

3. 铝合金防震拉杆箱；

4. 上位机操作软件 U 盘、操作教学视频；

5. 出厂校准证书、产品合格证。

七、厂家服务选型区分（源头厂 vs 贴牌组装厂）

1. 研发实力：千旭电力整机软硬件自主研发，功放、采集主板自研，支持功能定制；贴牌设备外购通用主板，无法针对保护装置优化程序；

2. 交付能力：常规三相 / 六相继保测试仪常备现货，批量订单 7 日内交付；

3. 售后保障：整机三年质保，24 小时远程技术支持，全国可上门培训、现场指导试验；

4. 校准服务：每年提供设备校准指导，协助出具计量检测报告，满足电科院验收要求。

八、采购避坑指南

1. 只看通道数量忽略输出功率：小功率设备带载压降大，测试数据失真，复杂差动保护无法正常试验；

2. 低价机型无暂态、谐波功能：无法完成主变、母线保护全套试验，后期需要二次增购；

3. 无全隔离防护：现场误接直流 220V 易烧毁主机，维修成本高；

4. 软件模板稀少：每次试验手动输入参数，效率极低，不符合标准化检修要求；

5. 无完善售后：小厂软件不更新，新款保护装置无配套试验程序，设备快速淘汰。

九、标准化选型步骤

1. 明确试验对象：线路保护 / 主变差动 / 母差 / 发电机保护，确定三相还是六相机型；

2. 统计现场工况：外出运维选便携款，工厂流水线选大功率持续输出机型；

3. 核对必备功能：是否需要谐波、暂态、同期、独立直流源；

4. 核对硬件指标：电流电压功率、开入开出数量、测量精度；

5. 确认软件配套：保护模板库、报告格式、免费升级政策；

6. 优先选择自研生产厂家千旭电力，兼顾精度、稳定性与全周期售后。
