1、产品介绍

有幸申请到了贸泽EV22L65A开发板，本次试用于温湿度控制器产品上。

Microchip Technology WBZ450 Curiosity板 (EV22L65A) 是一个高效的模块化开发平台，支持快速原型设计，并演示Microchip WBZ450PE低功耗蓝牙®和Zigbee®射频模块的特性、功能和接口。 EV22L65A板通过PICkit™ Onboard 4 (PKOB4) 调试器接口提供集成编程/调试功能。该板需要一根Micro-USB电缆为电路板上电和编程。

特性：

WBZ450PE低功耗蓝牙和Zigbee®射频模块

USB或锂聚合物电池供电

使用基于Microchip SAM E70 MCU的PKoB4的板载编程器/调试电路

Microchip MCP73871 锂离子/锂聚合物电池充电器，具有电源路径管理功能

连接到脉冲宽度调制 (PWM) 的RGB LED

一个复位开关

1个用户可配置开关

一个用户LED

32.768kHz晶体

Microchip MCP9700A 低功耗模拟电压温度传感器

10引脚ARM串行线调试 (SWD) 接头，用于外部编程器/调试器

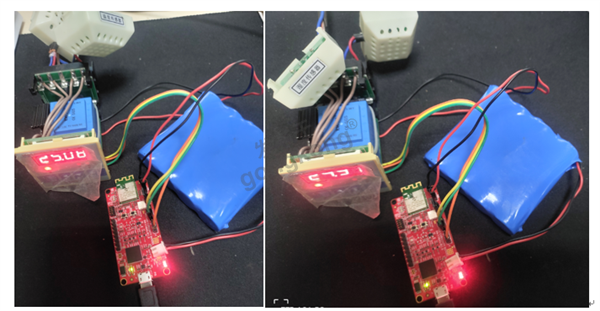

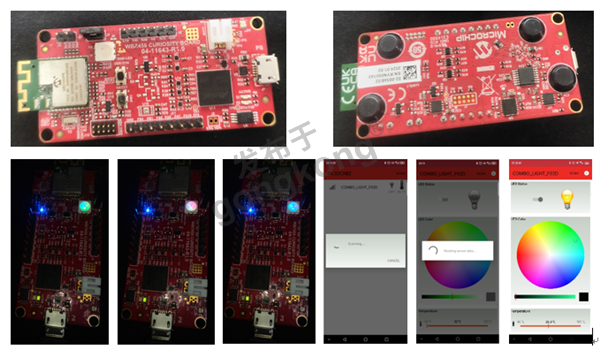

外观及DEMO测试照片：

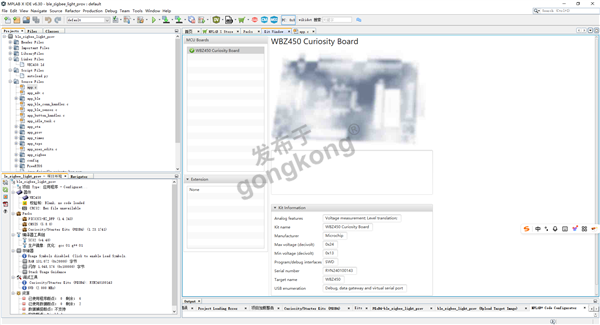

编程软件及开发板连接信息如图所示：

2、试用过程

蓝牙是一种广泛应用的无线通信技术，具有低功耗、低成本、易于实现等优点。然而，蓝牙的传输距离相对较短，通常在10米以内，需要配对设备才能进行数据传输。目前公司产品温湿度控制器采用的为温度、湿度分体传感器方案，不具备通讯功能；若采用锂电池作为备用电源供电方式，可用于经常会断电的场所进行温湿度测量，且刚好有项目需增加蓝牙功能，便于现场数据的采集、记录和统计，并满足招标文件的要求；在原来产品基础上增加锂电池管理方案及蓝牙通讯模块进行测试。由于时间仓促，各种模块功能还在探索中，目前只是熟悉了一下自带例程，使用官网提供信息的Microchip Bluetooth Data 手机端APP测试软件进行了初步连接、测试和使用；数据的稳定性和安全性后续再进行测试。

3、总结

1、WBZ450PE为低功耗蓝牙和Zigbee®射频模块，模块尺寸13.4 x 18.7 x 2.8 mm，相对于WBZ451功耗更低、尺寸更小，但是PCB的空间利用率还不是很好，建议增加立式封装类型，以减少PCB的占用面积，适用于多种场景的使用。

2、MCP73871是具有系统负载均衡功能的分立式锂离子/聚合物电池充电管理控制器，它可以为系统供电和给锂离子电池充电同时进行，同时集成了反向放电保护功能，可预设高精度充电电压4.10V、4.20V、4.35V或4.40V，±0.5%稳压容差；可进行热调节的恒流/恒压操作，可编程快速充电电流（采用电阻控制）范围50mA-1A；以及电量电压指示功能，非常适合便携式仪器仪表使用；

3、MCP9700A为线性有源热敏电阻集成电路(IC)是一种模拟温度传感器，可将温度转换为模拟电压；与电阻传感器（如热敏电阻）不同，线性有源热敏电阻IC不需要额外的信号调节电路。因此，通过实施这种低成本器件，可以避免热敏电阻解决方案的偏置电路开发开销；测量温度范围为-40~+125℃，精度±1℃，传感器增益10mV/℃，工作电压为2.3~5.5V宽电压供电；有5-Lead SC70，3-Lead SOT-23，3-Lead TO-92多种封装方式，更适合不同测温方式的使用。
