LabVIEW 自动化测试与工业控制领域衍生出DQMH、AF、JKI SMO、DCAF、Messenger Library、Glued等主流架构框架，适配不同项目规模、开发门槛与硬件场景。各框架基于消息传递、状态机、Actor 模型、事件订阅等核心范式设计，在并发调度、IO 管理、网络通信、开发门槛、扩展性上差异显著，开发者需结合团队技术栈、项目复杂度、实时性需求及硬件平台合理选型，同时规避框架固有设计缺陷与使用误区。

一、核心框架基础背景与定义

LabVIEW 作为图形化编程工具，广泛应用于 ATE 测试、工业 RT 控制、嵌入式采集等场景，随着系统多任务并发、模块化复用需求提升，原生基础架构无法满足中大型项目，社区与 NI 衍生出多款标准化开发框架，分为消息队列类、Actor 模型类、IO 专用类、自定义事件驱动类四大类别，均以解耦模块、统一通信、简化并发为核心设计目标。

二、各框架特点、适用场合与注意事项

1. DQMH（增强队列消息处理器）

• 核心特点：基于原生 QMH 优化，依托用户事件实现模块异步通信；内置脚本工具、API 调试器，低门槛无需深入 OO 思想；社区生态完善，支持多实例并行。

• 适用场合：中小型多模块并行测试系统、TestStand 集成项目、新手团队快速开发、老旧代码重构。

• 使用注意：自定义消息需多位置配置，依赖脚本工具降低重复工作量；复杂层级逻辑易出现耦合，需规范模块接口定义。

2. AF（NI Actor Framework）

• 核心特点：纯面向对象 Actor 模型，模块完全解耦；支持海量并行进程调度，内存占用优化好；适合高可靠性安全级项目。

• 适用场合：半导体测试、多工位并发高精度控制系统、大规模分布式异步任务。

• 使用注意：类结构繁杂，代码阅读与调试成本高；天然适配并发，顺序流程需额外开发调度逻辑，易出现逻辑冗余。

3. JKI SMO（状态机对象框架）

• 核心特点：状态机与对象结合，兼顾流程顺序控制与模块化；可通过开发规范模拟 Actor 通信模式。

• 适用场合：流程固定的工控顺序控制、中等复杂度时序逻辑项目。

• 使用注意：引用类数据易引发竞态条件与隐性 Bug，需严格制定开发编码规则；无原生脚本支持，自定义消息开发效率偏低。

4. DCAF（分布式控制应用框架）

• 核心特点：专注 CompactRIO 等 RT 硬件 IO 管理，支持标签化配置、CSV 批量管理 IO 点位；适配海量 IO 采集场景。

• 适用场合：工业现场大规模 IO 监控、cRIO 实时采集控制系统、串行 / Modbus 仪器驱动管理。

• 使用注意：无内置事件与消息触发器，用户指令触发需借助标签状态变通实现；动态模块开发难度大，底层源码规范性一般，二次维护需自行修复漏洞。

5. Messenger Library（信使库）

• 核心特点：通用化消息通信框架，支持队列、事件、TCP/UDP 多通信方式；请求 - 回复、发布 - 订阅、散射 - 收集多通信模式；弱类型通用消息，无需频繁定义自定义数据类型。

• 适用场合：跨进程、跨网络分布式通信项目、中小型自定义 Actor 架构、多协议消息中转系统。

• 使用注意：运行时类型匹配依赖开发规范，无编辑期类型校验；不强制 OO 设计，大型项目易出现架构混乱。

6. Glued（自定义全局事件驱动架构）

• 核心特点：基于用户事件发布订阅模型，变体属性承载事件数据；Actor 默认非可重入，便于 RT 调试；支持远程跨目标机 Actor 调度、全局数据只读隔离。

• 适用场合：定制化中大型 RT 实时测试系统、需本地与远程混合调度的 Actor 项目。

• 使用注意：架构定制化程度高，无通用社区支持；小项目从零开发易遗漏内置核心特性，建议统一复用模板工程。

7. 通用架构（QMH / 状态机 / SOA 服务架构）

• QMH：原生队列消息架构，结构简洁，适合简单异步任务、单模块 UI 交互；注意模块增多后耦合度飙升，不适合大型项目。

SOA 面向服务架构：模块化独立服务，通过类 SCPI 字符串 API 通信，可跨项目移植；适合多子系统拆分的大型平台，需自定义执行引擎调度消息。

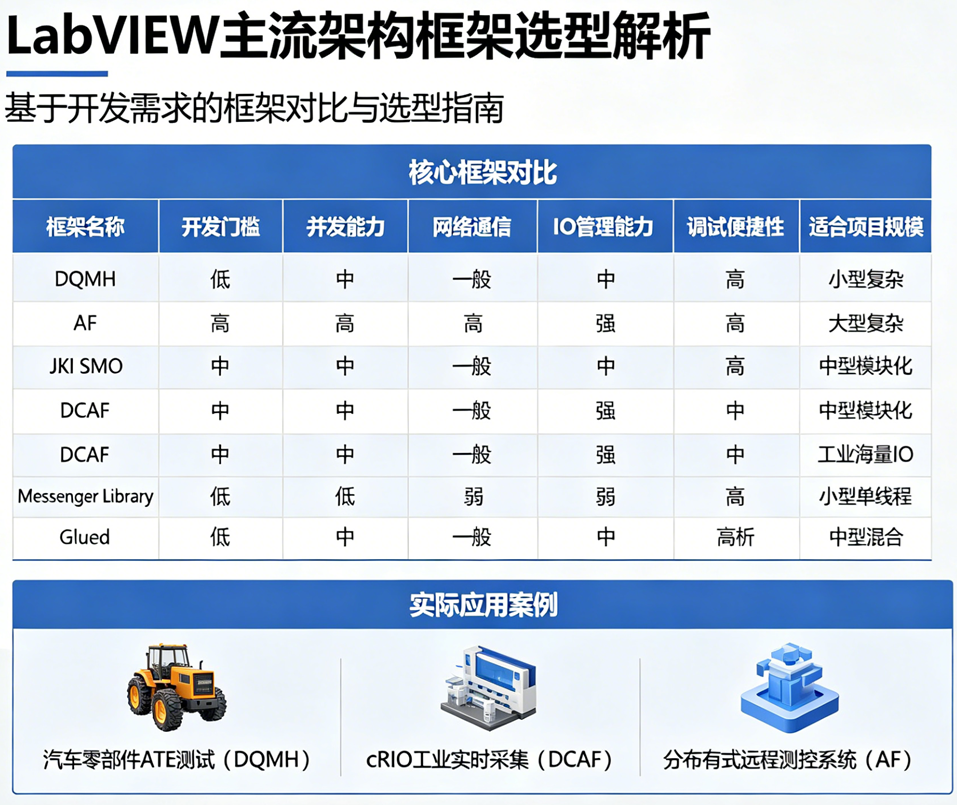

三、主流框架功能对比

表格

四、实际应用案例说明

1. 汽车零部件 ATE 测试：采用DQMH+JKI SMO组合，12 个并行测试模块基于 DQMH 实现消息交互，时序流程控制依托 JKI SMO，适配多工位同步测试，兼顾开发效率与流程稳定性，可无缝对接 TestStand 序列调度。

2. cRIO 工业实时采集：以DCAF为底层管理数百路模拟量、数字量 IO，上层封装自定义消息子系统弥补无内置事件缺陷，实现 IO 标签配置、数据采集与阈值告警一体化。

3. 分布式远程测控系统：基于Messenger Library搭建，利用 TCP 通信模式实现上位机与多个 RT 目标机消息交互，采用请求 - 回复模式完成指令下发与数据回传，无需定义复杂自定义数据类型。

4. 半导体晶圆测试设备：选用AF 框架，依托其海量并发调度能力，支撑上百个异步 Actor 独立运行，模块完全解耦，满足高可靠、高精度的并行测试需求。

5. 定制化实验室综合测试平台：采用Glued 架构，复用模板工程内置错误、配置、探针专用 Actor，支持本地与远程 RT 设备联动，非可重入设计保障现场调试与故障定位效率。

五、框架选型核心建议

1. 新手团队、快速原型、TestStand 集成优先选DQMH；

2. 高可靠大规模并发、安全关键项目选用AF；

3. 工业海量 IO、cRIO 硬件专属场景必选DCAF；

4. 跨网络、多协议消息通信优先Messenger Library；

5. 有定制化开发能力、RT 混合调度项目可自研Glued 类事件驱动架构；

6. 避免盲目从零搭建架构，小项目也建议复用成熟框架模板，减少后期功能补全与架构重构成本。
