在机器人、自动化设备以及精密运动控制领域，对电机驱动系统的要求正在不断提升：更高的响应速度、更高的控制精度、更小的系统尺寸以及更低的功耗。TMC6460，正是一款面向新一代智能运动控制的高集成度FOC（磁场定向控制）微型伺服电机驱动SoC，为工程师提供了一种兼顾性能与简化设计的理想解决方案。高达200KHz的PWM控制频率和由于+-4%的电流控制精度使TMC6460成为控制低电感电机的最优选型。

一、单芯片集成伺服系统，大幅简化设计复杂度

TMC6460最大的亮点在于其“全功能高度集成”。芯片内部集成了：

· FOC控制算法与运动控制核心

· 三相功率驱动级（36V Half-Bridge）

· 电流采样与ADC接口

· 多类型反馈接口（编码器/Hall/SPI等）

· 通信接口（SPI/UART）

真正实现了“控制+驱动+反馈”一体化设计。

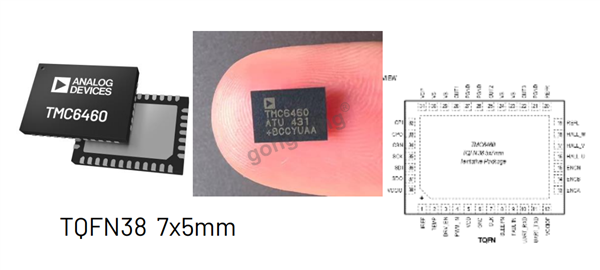

相比传统方案需要MCU + 驱动IC + 采样电路的离散设计，TMC6460显著减少外围BOM与PCB面积，使系统更加紧凑可靠。其5mm × 7mm TQFN（4mm × 6mm TQFN 可选）封装特别适合空间受限的应用场景。

>>>>------------------------------

二、硬件级FOC控制，最高200KHz PWM开关频率，实现卓越动态性能

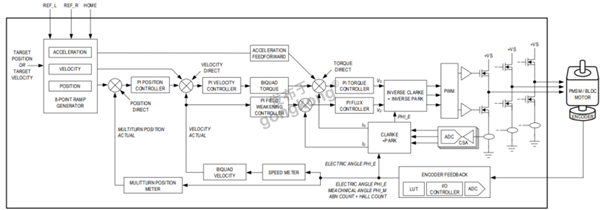

TMC6460内部实现了完整的硬件FOC控制链路，包括：

· Clarke / Park变换

· 电流PI控制（ID/ IQ）

· 速度与位置闭环

· SVPWM调制

所有实时关键运算均在硬件中完成，使控制环路频率可达200kHz。

这一架构相较软件FOC具有显著优势：

· 更低延迟

· 更高控制带宽

· 更稳定的动态响应

特别适合低电感电机、空心杯电机等高速动态应用，可实现低噪声、高效率驱动。

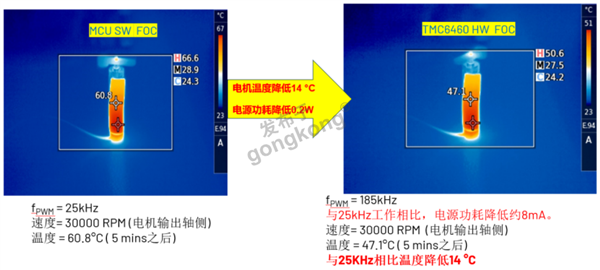

实际测试案例：高PWM载波频率对电机温升和功耗的改善

实际测试：

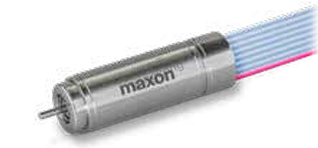

使用Motor: Maxon ECXSP08M BL KL A STD 24V   直径8mm

相电感= 0.447mH    相电阻= 31.8Ω    供电 = 24V    TMC6460 工作在速度模式

测试结果：相比使用软件代码实现的FOC，基于TMC6460的高载波频率可以降低电机温升14℃，节省能耗8mA

>>>-----------------------------------

三、创新电流采样方案：无损检测，节省空间

TMC6460采用基于MOS导通电阻的“无损电流采样”技术：

· 无需外部采样电阻

· 无额外功耗

· 节省大量PCB面积

同时，内部集成高精度放大器与ADC，可实现精准电流测量，并支持动态增益调整以兼顾大电流冲击与小电流精度。

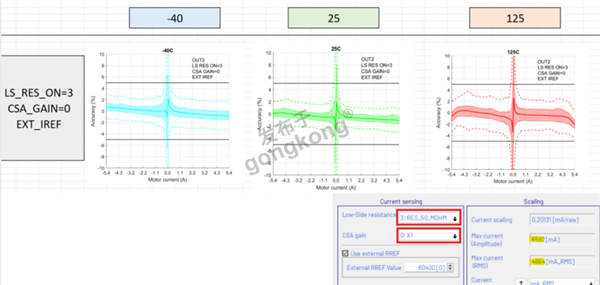

满量程最大电流情况下 4.5A 持续/6.5A 峰值 电流控制精度+-5%， 对于灵巧手空心杯伺服电机电流2A以下时，电流控制精度优于+-3%

这一设计在紧凑型设备中尤为关键，例如机器人灵巧手、云台、便携设备和医疗仪器。

>>>>>---------------------------------------------

四、灵活多样的反馈系统，适配各类传感器

TMC6460内置强大的反馈引擎，支持多种传感器类型：

· ABN增量编码器

· 数字/模拟霍尔传感器

· SinCos绝对编码器

· SPI/SSI/多摩川等绝对编码器

并支持双反馈通道，实现：

· 电机端+负载端编码器

· 霍尔+编码器联合控制

此外，内置多圈计数与速度测量模块，可实现高精度位置与速度闭环控制。

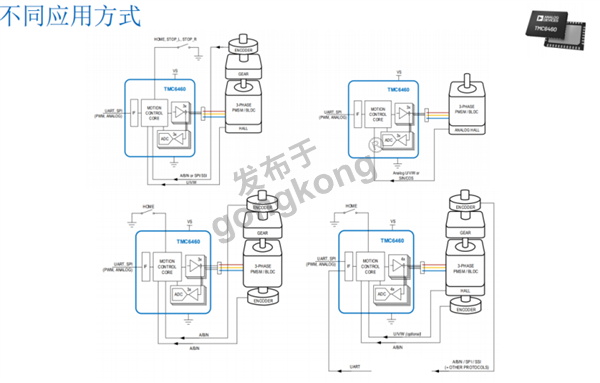

TMC6460可以组成不同的控制构架，部分如下图所示

>>>>-----------------------------------------------

五、高效功率驱动，兼顾性能与热管理

TMC6460集成三路36V功率半桥，其关键性能包括：

· 支持最高36V供电

· 最大4.5ARMS连续电流输出

· MOS导通电阻低至约110mΩ（HS+LS）

在保证驱动能力的同时，实现较低功耗与发热，提升系统整体效率与可靠性。

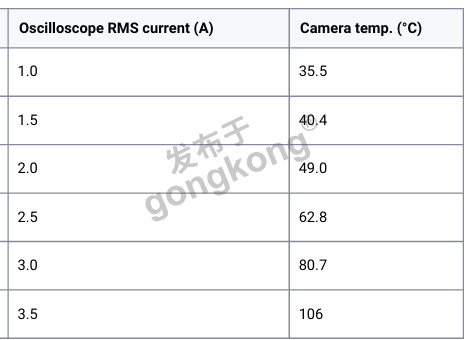

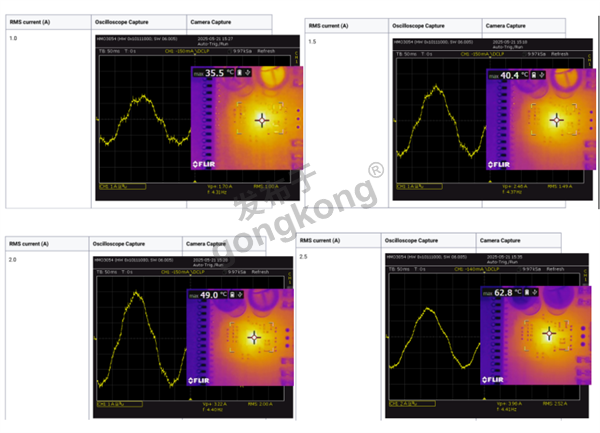

下图为TMC6460在不同的输出电流时候的，芯片温度

>>>--------------------------------------------

六、完备保护与诊断，提升系统安全性

为了确保工业级可靠性，TMC6460内置多重保护机制：

· 过流保护（OCP）

· 过温保护（约165°C关断）

· 欠压/过压检测

· 短路保护

同时，芯片提供丰富的状态寄存器与诊断信息，支持实时监控电流、电压、温度等关键参数，便于系统调试与远程维护。

>>>--------------------------------

七、丰富通信与控制接口，易于系统集成

TMC6460支持多种控制方式：

· SPI（支持菊链）

· UART（支持自动波特率和RTMI实时监控）

· 单线PWM/模拟控制输入

这种灵活性使其既可作为智能驱动器，也可作为嵌入式控制节点，方便集成到各类系统架构中。

>>>>--------------------------------------

八、广泛应用场景

凭借其高集成度与高性能，TMC6460广泛适用于：

· 工业机器人与自动化设备

· PTZ云台与安防摄像头

· SMT贴片机

· 3D打印与精密运动平台

· 医疗设备（注射泵、输液泵）

· 无人机与摄影稳定系统

>>>--------------------------------------------
