概述

VK1Q68D是一种带键盘扫描接口的数码管或点阵LED驱动控 制专用芯片。内部集成有3线串行接口、数据锁存器、LED 驱 动、键盘扫描等电路。SEG脚接LED阳极，GRID脚接LED阴 极，可支持13SEGx4GRID、12SEGx5GRID、11SEGx6GRID、 10SEGx7GRID的点阵LED显示面板，最大支持10x2按键。适用 于要求可靠、稳定和抗干扰能力强的产品。采用QFN24L的封装 形式。Z113+144

特点

• 工作电压 3.0-5.5V

• 内置 RC振荡器

• 10个SEG脚，4个GRID脚，3个可配置SEG/GRID复用脚

• SEG脚只能接LED阳极，GRID脚只能接LED阴极

 • 10x2矩阵按键，支持多键同时按下 （按键显示复用需硬件电路配合）

 • 3线串行接口

• 8级整体亮度可调 \

• 内置显示RAM为14×8位

• 内置上电复位电路

• 抗干扰能力强

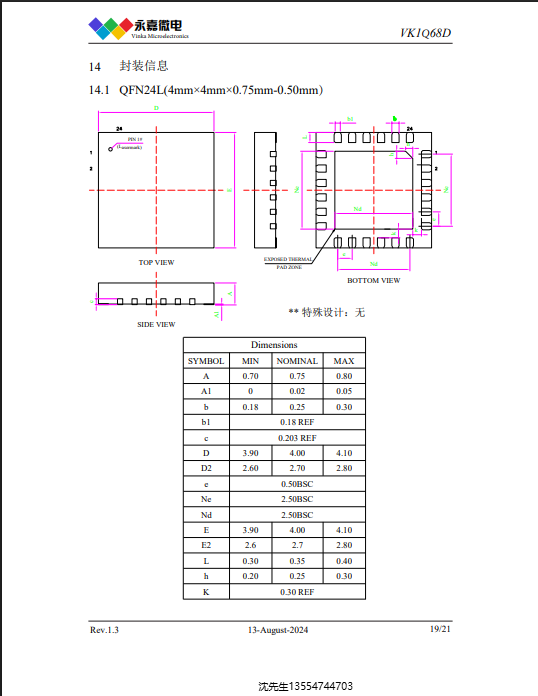

• 封装 QFN24L(4mm×4mm×0.75mm-0.50mm）

三 应用领域

• 小家电

• 电磁炉/微波炉

• 压力表

LED驱动、LED屏驱动、数显驱动IC、LED芯片、LED驱动器、数码管显示驱动、LED显示驱动、LED数显驱动原厂、LED数显驱动芯片、LED驱动IC、点阵LED显示驱动、LED屏驱动IC、数显驱动芯片、数码管芯片、数码管驱动、数显屏驱动、数显IC、数显芯片、数显驱动、LED数显IC、数显驱动原厂、LED屏驱动芯片、LED数显驱动IC、LED数显驱动IC、LED驱动电路、数显LED屏驱动、LED数显屏驱动、LED显示屏驱动、LED数码管驱动、数显LED驱动、LED数显驱动、数码管显示IC、数码管显示芯片、数码管驱动芯片、LED显示驱动芯片、显示数码管驱动、LED控制电路、数显LED驱动芯片、数显LED驱动IC、LED驱动芯片、数码管显示屏驱动、数码管驱动原厂、LED驱动厂家、LED驱动原厂、LED数码驱动、LED数码屏驱动、LED数显芯片、数码管驱动IC、显示LED驱动、数码管LED驱动、LED显示IC、点阵数显驱动、点阵数码管驱动、点阵LED驱动、点阵数显驱动芯片、点阵数显驱动IC、点阵LED驱动芯片、点阵LED驱动IC、LED数显原厂、点阵数码管显示芯片、数码管驱动厂家、数显LED原厂

LED控制器及驱动器系列芯片简介如下：

内存映射的LED控制器及驱动器

VK16D32  3.0～5.5V 驱动点阵：96   共阴驱动：8段12位  共阳驱动：---  通讯接口：SCL/SDA  静态电流/待机电流：＜1mA＜10μA  按键：---  封装：SSOP24 恒流驱动

VK16D32AQ  3.0～5.5V 驱动点阵：96   共阴驱动：8段12位  共阳驱动：---  通讯接口：SCL/SDA  静态电流/待机电流：＜1mA＜10μA  按键：---  封装：QFN24 恒流驱动

VK16D33    3.0～5.5V 驱动点阵：128  共阴驱动：8段16位  共阳驱动：---  通讯接口：SCL/SDA  静态电流/待机电流：＜1mA＜10μA  按键：---  封装：SOP28 恒流驱动

VK16D33Q  3.0～5.5V 驱动点阵：128  共阴驱动：8段16位  共阳驱动：---  通讯接口：SCL/SDA  静态电流/待机电流：＜1mA＜10μA  按键：---  封装：QFN32  恒流驱动

VK16D33AA  3.0～5.5V 驱动点阵：128  共阴驱动：8段16位  共阳驱动：---  通讯接口：SCL/SDA  静态电流/待机电流：＜1mA＜10μA  按键：---  封装：SSOP28  恒流驱动

VK16D33AQ  3.0～5.5V 驱动点阵：128  共阴驱动：8段16位  共阳驱动：---  通讯接口：SCL/SDA  静态电流/待机电流：＜1mA＜10μA  按键：---  封装：QFN28  恒流驱动

VK16K33A  3.0～5.5V  驱动点阵：128 共阴驱动：16段8位； 共阳驱动：8段16位   通讯接口：SCL/SDA  静态电流/待机电流：typ.1mA/1μA  按键：13*3  封装：SOP28  驱动电流大，适合高亮显示场合

VK16K33AA 3.0～5.5V  驱动点阵：128 共阴驱动：16段8位； 共阳驱动：8段16位   通讯接口：SCL/SDA  静态电流/待机电流：typ.1mA/1μA  按键：13*3  封装：SSOP28  驱动电流大，适合高亮显示场合

VK16K33AQ 3.0～5.5V  驱动点阵：128 共阴驱动：16段8位； 共阳驱动：8段16位   通讯接口：SCL/SDA  静态电流/待机电流：typ.1mA/1μA  按键：13*3  封装：QFN28  驱动电流大，适合高亮显示场合

VK16K33B 3.0～5.5V  驱动点阵：96   共阴驱动：12段8位； 共阳驱动：8段12位   通讯接口：SCL/SDA  静态电流/待机电流：typ.1mA/1μA  按键：10*3    封装：SOP24  驱动电流大，适合高亮显示场合

VK16K33BA 3.0～5.5V  驱动点阵：96   共阴驱动：12段8位； 共阳驱动：8段12位   通讯接口：SCL/SDA  静态电流/待机电流：typ.1mA/1μA  按键：10*3  封装：SSOP24 驱动电流大，适合高亮显示场合

VK16K33BQ 3.0～5.5V  驱动点阵：96   共阴驱动：12段8位； 共阳驱动：8段12位   通讯接口：SCL/SDA  静态电流/待机电流：typ.1mA/1μA  按键：10*3  封装：QFN24 驱动电流大，适合高亮显示场合

VK16K33C  3.0～5.5V  驱动点阵：64   共阴驱动：8段8位； 共阳驱动：8段8位    通讯接口：SCL/SDA  静态电流/待机电流：typ.1mA/1μA  按键：8*3   封装：SOP20  驱动电流大，适合高亮显示场合

VK16K33CQ  3.0～5.5V  驱动点阵：64   共阴驱动：8段8位； 共阳驱动：8段8位    通讯接口：SCL/SDA  静态电流/待机电流：typ.1mA/1μA  按键：8*3   封装：QFN20  驱动电流大，适合高亮显示场合

VK1640   3.0～5.5V  驱动点阵：128  共阴驱动：8段16位  共阳驱动：16段8位     通讯接口：CLK/DIN   静态电流/待机电流：＜0.1mA/--      按键：---  封装：SOP28

VK1640A  3.0～5.5V  驱动点阵：128  共阴驱动：8段16位  共阳驱动：16段8位    通讯接口：CLK/DIN  静态电流/待机电流：＜0.1mA/--      按键：---  封装：SSOP28

VK1640B  3.0～5.5V  驱动点阵：96   共阴驱动：8段12位  共阳驱动：12段8位     通讯接口：CLK/DIN   静态电流/待机电流：＜0.1mA/--      按键：---  封装：SSOP24

VK1650   3.0～5.5V  驱动点阵：32   共阴驱动：8段4位  共阳驱动：4段8位       通讯接口：CLK/DAT   静态电流/待机电流：typ.0.3mA/50μA  按键：7*4  封装：SOP16/DIP16

VK1Q60   3.0～5.5V  驱动点阵：32   共阴驱动：8段4位  共阳驱动：4段8位       通讯接口：CLK/DAT   静态电流/待机电流：＜0.1mA/---    按键：7*4  封装：QFN16

VK1651   3.0～5.5V  驱动点阵：28   共阴驱动：4段7位  共阳驱动：7段4位       通讯接口：CLK/DIO   静态电流/待机电流：＜5mA/--        按键：7*1  封装：SOP16/DIP16

VK1616   3.0～5.5V  驱动点阵：28   共阴驱动：7段4位  共阳驱动：4段7位       通讯接口：CLK/STB/DIO   静态电流/待机电流：＜1mA/--        按键：---   封装：SOP16/DIP16      抗干扰能力强

VK1618   3.0～5.5V  驱动点阵：35/36/35/32   共阴驱动：5段7位；6段6位；7段5位；8段4位    共阳驱动：7段5位；6段6位；5段7位；4段8位    通讯接口：CLK/STB/DIO    静态电流/待机电流：＜1mA/--        按键：5*1   封装：SOP18/DIP18      抗干扰能力强

VK1620B  3.0～5.5V  驱动点阵：48/45/40     共阴驱动：8段6位；9段5位；10段4位  共阳驱动：6段8位；5段9位；4段10位                 通讯接口：CLK/STB/DIO   静态电流/待机电流：＜1mA/--        按键：---  封装：SOP20        抗干扰能力强

VK1624   3.0～5.5V  驱动点阵：77/72/65/56  共阴驱动：11段7位；12段6位；13段5位；14段4位  共阳驱动：7段11位；6段12位；5段13位；4段14       通讯接口：CLK/STB/DIO   静态电流/待机电流：＜1mA/--        按键：---  封装：SOP24/DIP24      抗干扰能力强

VK1S68C  3.0～5.5V  驱动点阵：70/66/60/52  共阴驱动：10段7位；11段6位；12段5位；13段4位   共阳驱动：7段10位；6段11位；5段12位；4段13位    通讯接口：CLK/STB/DIO   静态电流/待机电流：＜1mA/--        按键：10*2 封装：SSOP24     抗干扰能力强

VK1Q68D  3.0～5.5V  驱动点阵：70/66/60/52  共阴驱动：10段7位；11段6位；12段5位；13段4位  共阳驱动：7段10位；6段11位；5段12位；4段13位    通讯接口：CLK/STB/DIO   静态电流/待机电流：＜1mA/--        按键：10*2 封装：QFN24        抗干扰能力强

VK1668   3.0～5.5V  驱动点阵：70/66/60/52  共阴驱动：10段7位；11段6位；12段5位；13段4位   共阳驱动：7段10位；6段11位；5段12位；4段13位    通讯接口：CLK/STB/DIO   静态电流/待机电流：＜1mA/--     按键：10*2  封装：SOP24/SSOP24     抗干扰能力强
