一、项目概况与核心痛点

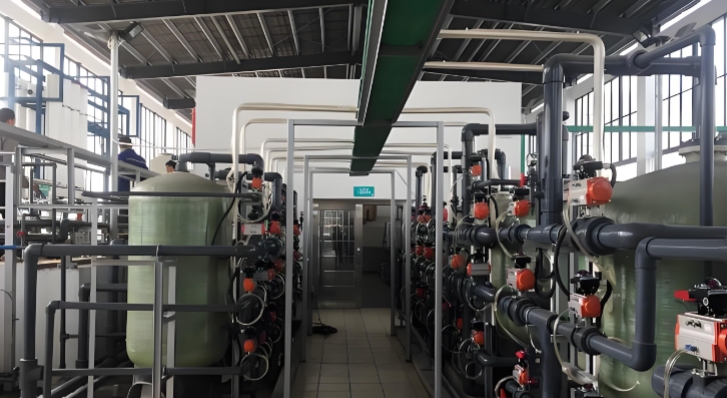

该项目为某城市中型污水处理厂监控系统智能化升级项目，水厂日处理污水量5万吨，主要负责城区生活污水与工业废水处理，监控区域涵盖粗格栅、细格栅、生化池、二沉池、加药间、污泥脱水间等核心工艺段，部署22台各类水质监测传感器、12台泵阀执行器，核心控制设备采用西门子300系列PLC，主要负责采集污水液位、流量、PH值、溶解氧、浊度等运行参数，执行泵阀启停、曝气量调节、加药控制、污泥排放等控制指令，保障污水处理厂24小时连续达标运行，契合污水处理厂监控系统“稳定、达标、节能”的运行要求。项目核心需求是实现PLC与4个西门子触摸屏、2台上位机的双向稳定通讯：4个触摸屏分别部署在粗格栅区、生化池区、加药间、厂区入口，用于现场运维人员分区下发控制指令、查看对应区域设备运行状态及水质异常信息；2台上位机分别部署在中控室与环保监管平台对接端，用于后台管理人员实时监控全流程工艺运行、统计水处理数据、远程排查设备故障，实现污水处理厂监控的可视化、集约化多终端协同管理，解决传统人工巡检效率低、水质超标响应滞后的问题。

项目实施前，核心痛点集中在两点：一是协议不兼容导致通讯失效，西门子300系列PLC采用专属MPI协议（物理层为RS-485，默认传输速率187.5kbit/s），而多个触摸屏采用Modbus协议、多台上位机采用TCP/IP协议，三种设备协议不互通，形成“通讯孤岛”，不同设备无法实现数据交互与指令传输；二是多终端协同通讯无法实现，此前尝试直接连接设备，不仅触摸屏指令无法下发、上位机无法采集数据，且多个终端同时连接时会出现信号冲突、数据错乱，只能依靠人工每30分钟巡检一次，手动记录水质参数与设备状态，不仅增加运维工作量，还易出现参数错记、故障漏报，一旦发生设备异常无法及时响应，可能导致水处理不达标、环保违规，同时污水处理厂监控区域分散、环境潮湿腐蚀性强，有线布线复杂、易受水汽侵蚀及现场电机电磁干扰，线路故障频发，进一步加剧通讯难题。

 二、设备选型与实施过程

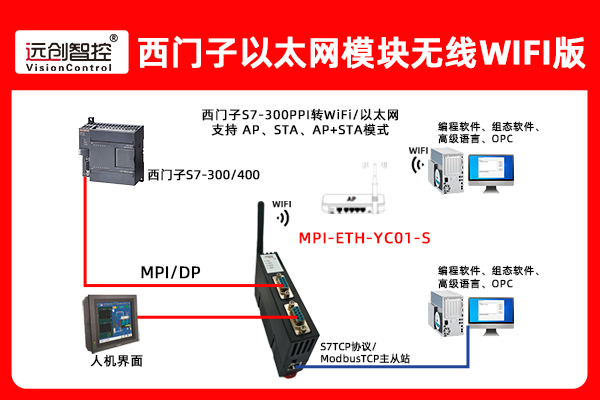

针对多终端通讯、协议不兼容及污水处理厂潮湿、强腐蚀、多干扰的场景特点，经过多方调研与对比，最终选型远创智控MPI-ETH-YC01-S无线以太网模块，该模块专为西门子300系列PLC设计，具备强大的协议转换与多终端适配能力，集成串口转以太网、以太网转换器、以太网桥接器核心功能，无需更换原有PLC及终端设备，大幅降低升级成本，是污水处理厂监控多终端通讯的最优选型。

选型核心依据：一是兼容性强，完美支持MPI协议，同时兼容Modbus、TCP/IP协议，无需修改原有设备协议，可同时适配4个触摸屏、2台上位机，支持32个终端同时连接，满足污水处理厂多区域、多岗位协同监控需求；二是无线通讯优势，空旷传输距离达150米，适配污水处理厂监控区域分散布局，无需大量布线，抗电磁干扰、抗潮湿腐蚀能力强，适配污水处理厂潮湿、多电磁干扰的复杂环境；三是功能全面，作为以太网转换器可实现MPI、Modbus、TCP/IP协议无缝转换，解决设备“方言”不通的问题，作为以太网桥接器搭建设备间的通讯桥梁，串口转以太网功能打破串口与以太网设备的通讯壁垒，实现多终端数据双向同步；四是部署便捷，体积小巧，可直接安装在PLC控制柜内，做好防潮防腐密封处理，通过WEB服务器即可完成参数配置，不占用PLC编程口，支持多终端并行通讯，2个工作日即可完成部署，不影响污水处理厂正常水处理作业。

实施过程分三步：第一步，设备安装，将模块固定在PLC控制柜内，通过专用线缆连接PLC的MPI接口，做好防潮、防腐、防干扰处理，适配污水处理厂潮湿腐蚀环境；第二步，参数配置，通过WEB服务器设置PLC协议类型、多终端通讯地址及无线传输参数，调试协议转换功能，确保多个触摸屏、上位机数据传输互不干扰；第三步，联机测试，同时连接4个触摸屏、2台上位机，测试通讯稳定性，验证控制指令下发与水质参数采集的实时性，排查信号冲突、数据错乱等问题后完成整体部署，适配污水处理厂24小时连续运行需求。

 三、网关功能介绍

1. 串口转以太网功能：将西门子300系列PLC的串口MPI协议数据（水质运行参数、传感器数据、故障信息）转换为以太网数据，实现PLC与多个触摸屏、上位机的双向数据传输，打破串口设备与以太网设备的通讯壁垒，让传统串口PLC无需硬件升级即可实现多终端以太网通讯，降低污水处理厂升级成本。

2. 以太网转换与桥接功能：作为专业的以太网转换器，可实现MPI、Modbus、TCP/IP三种协议的无缝转换，将PLC采集的液位、流量、PH值等数据转换为多个触摸屏、上位机可识别的格式，解决协议不兼容的核心痛点；同时作为以太网桥接器，搭建起PLC与多终端之间的稳定通讯桥梁，支持32个终端同时连接，确保4个触摸屏、2台上位机并行通讯、互不干扰，适配污水处理厂多区域分区管控与多岗位协同需求。

3. 无线通讯功能：支持稳定无线传输，适配污水处理厂监控区域分散布局，无需布线，避免线路受水汽侵蚀、电磁干扰导致的故障，抗潮湿、抗电磁干扰能力强，确保多终端实时获取设备运行数据、下发控制指令，保障污水处理厂24小时连续稳定运行。

4. 辅助功能：支持设备状态实时监测，可通过配置工具查看模块及多终端通讯状态，便于运维人员快速排查通讯故障，减少故障排查时间；支持固件在线升级，一次购买可永久升级，适配后续污水处理厂监控终端扩展需求；支持Modbus TCP主从站功能，提升多终端兼容性，进一步降低运维成本。

 四、系统结构拓扑图

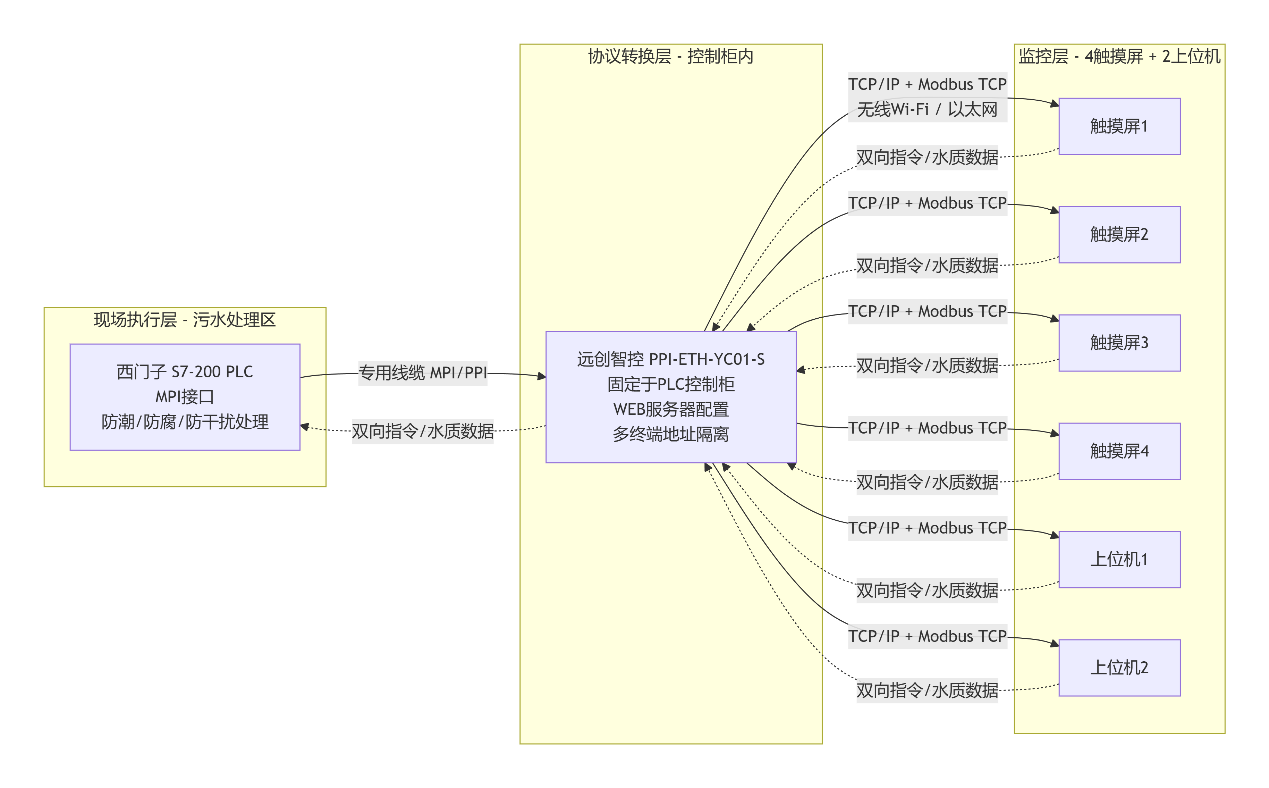

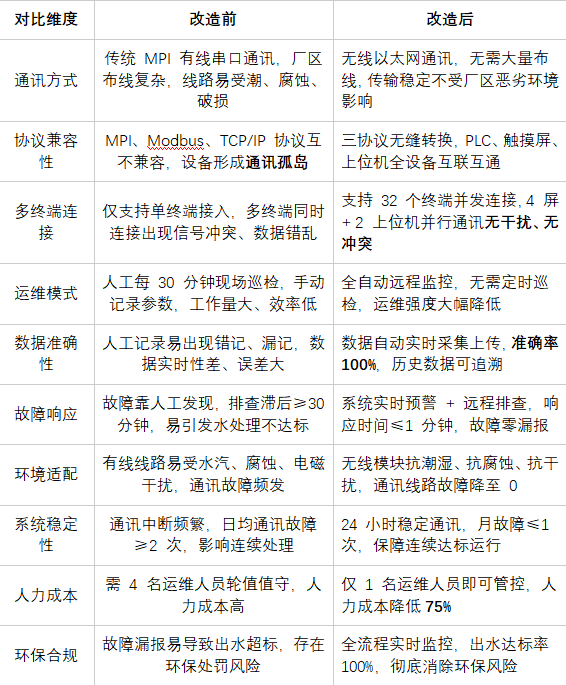

 五、应用效果前后对比

 六、项目总结

本次污水处理厂监控系统智能化升级项目，通过选用远创智控MPI-ETH-YC01-S无线以太网模块，成功解决了西门子300系列PLC与多个触摸屏、上位机的通讯难题，充分发挥模块串口转以太网、以太网转换器、以太网桥接器的核心功能，实现了污水处理厂多终端协同管控。项目实施后，通讯效率、数据准确性大幅提升，运维工作量显著降低，有效杜绝了故障漏报、参数错记等问题，提升了污水处理厂运行的稳定性与达标率，保障了城区水环境治理效果，是污水处理厂监控多终端通讯升级的经典案例。

随着智慧水厂建设的持续推进，污水处理厂监控的多终端、智能化需求将持续提升，串口转以太网、以太网转换器、以太网桥接器类产品的应用将更加广泛。远创智控MPI-ETH-YC01-S模块凭借多终端适配、兼容性强、部署便捷、环境适应性好的优势，将为同类PLC多终端通讯项目提供可推广的解决方案，助力污水处理行业实现数字化、智能化升级，推动水环境治理产业高质量发展。
