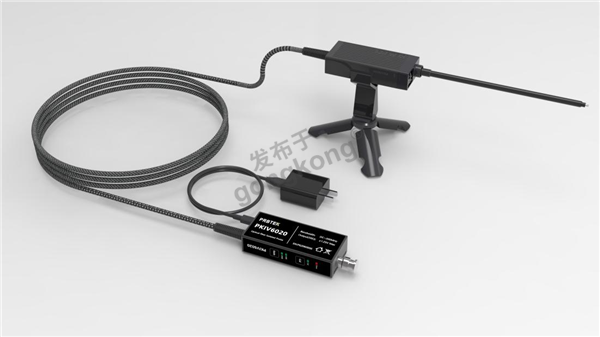

电子测试中，探头选择决定测量精准度与安全性，高压、强干扰等严苛场景尤其如此。光隔离探头相比传统差分探头，核心优势集中在极致共模抑制、超高隔离耐压等方面，是高压、强干扰、第三代半导体等场景的首选。

高压、强电磁干扰场景中，差分探头易出现波形失真、设备损坏等问题，而光隔离探头凭借光纤隔离技术，完美解决这些痛点，成为高端测试核心选择。

本文用通俗语言解析光隔离探头的核心优势，帮助从业者与新手清晰区分两者差异，精准选品。

光隔离探头的核心优势，每一个都戳中严苛场景需求

光隔离探头从安全性、抗干扰性等多方面突破，精准弥补差分探头短板，适配严苛测试场景。

共模抑制能力（CMRR）碾压级领先，强干扰下也能精准测

共模抑制能力是探头抗干扰核心指标，也是两者差距关键。

光隔离探头全带宽保持100–160dB+ CMRR，1GHz下仍超100dB；差分探头高频（100MHz+）CMRR快速跌落至60–80dB，强干扰下易失真。

本质差异：光隔离靠光纤物理隔离阻断共模耦合，差分探头依赖电阻/差分电路，寄生参数削弱高频CMRR。

隔离电压与安全性大幅提升，高压场景更放心

隔离耐压与安全性是高压场景的核心需求，光隔离探头优势显著。

光隔离探头实现完全电气隔离，隔离耐压可达数十kV（如60kV+），适配中高压电力电子等场景；传统差分探头典型耐压仅2–6kV，高压场景受限。

其核心安全价值的是切断示波器地与高压回路，杜绝地环路、炸机等风险，适配GaN/SiC等高压高速器件测试。

零地环路干扰，抗EMI能力拉满

强电磁环境中，普通探头易受干扰，光隔离探头可轻松应对。

它通过光纤传输，无电气连接与寄生电感，彻底消除地环路噪声，强电磁环境下波形依然干净稳定，保证数据真实。

长距离无损传输，远程测试更便捷

远程测试场景中，光隔离探头的传输优势突出。

光纤可实现数百米无损传输，差分探头长电缆易引入寄生参数、衰减与噪声，无法满足远程测试需求。

光隔离探头可轻松胜任户外远程监控、多通道同步测量，提升测试便捷性。

低负载效应，信号保真度更高

高速精密测试中，光隔离探头的低负载效应优势明显。

其输入电容<1pF、输入阻抗10MΩ+，对被测电路负载影响极小；上升沿极快（低至700ps），可精准还原高速开关瞬态，适配GaN/SiC测试。

宽量程+高精度，适配更多测试需求

光隔离探头适配性出色，搭配不同衰减探棒，可覆盖毫伏级低压至千伏级高压差模信号，满量程输出、信噪比高。

其底噪<0.5mVrms、温漂小、稳定性好，无需频繁校准，提升测试效率。

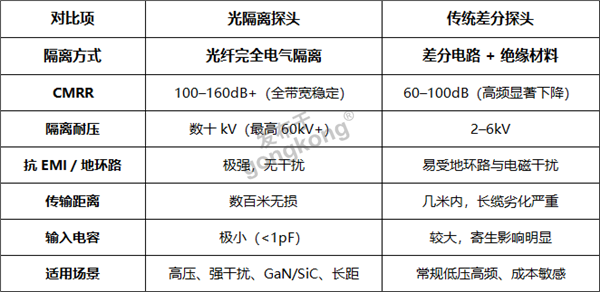

光隔离探头 vs 差分探头：关键指标核心差异

光隔离探头的典型优势场景，选对场景更省心

以下场景优先选光隔离探头，彻底解决测量痛点：

第三代半导体（GaN/SiC）测试：适配高压高速强干扰，保证测量精准；

中高压电力电子场景：满足高压隔离需求，杜绝安全隐患；

强电磁干扰环境：工业现场等场景中，保证波形干净、数据准确；

浮地/多通道隔离测量：实现完全电气隔离，提升测试效率；

长距离测试：户外远程监控等场景，避免信号衰减。

光隔离探头并非简单升级，而是核心技术突破，完美解决差分探头在严苛场景的短板。高压、强干扰等场景选光隔离探头，常规低压场景差分探头可满足基础需求，选对探头更高效安全。
