在高速电路设计、工业通讯传输、高压测量等场景中，差分信号早已成为不可或缺的标配方案。相信不少工程师都听过这样一种说法：“差分信号不需要地”，这句话看似有道理，实则容易让人陷入认知误区——它既不是完全正确，也不是绝对错误。

很多人对差分信号的参考地认知模糊，甚至在实际操作中因误解踩坑。今天就用通俗的逻辑、实用的知识点，帮大家彻底理清：差分信号到底有没有参考地？哪些场景下必须用地？实际电路调试和测量时又该注意什么？

差分信号的传输核心：不靠地，靠“压差”

要搞懂参考地的问题，先明确差分信号和我们熟悉的单端信号，在传输方式上的本质区别。

我们常见的单端信号，比如GPIO、UART、I2C，传输时离不开一根信号线和一根地线。它的判断逻辑很简单，以GND（地）为0V参考基准，信号电压高于阈值就是1，低于阈值就是0，相当于“一根线干活，一根线当参照”。

差分信号则完全不同，它不需要第三方参考，两根信号线互为参照，核心只看两者之间的电压差。我们通常把两根线分为正极线（V+）和负极线（V−），真正有效的信号就是两者的差值Vdiff=V+−V−。

只要这个电压差保持稳定，信号就能正常传输，不会受单根线绝对电压的影响。这也是“差分信号没有地”这句话的由来——从信号逻辑判断层面来说，它确实不需要地作为参考基准。

最易踩坑的误区：信号不用地，不代表系统不用地

很多工程师听完“差分信号没有地”，就直接误解为“差分电路可以不用接地，照样能正常工作”，这是非常危险的错误认知，甚至可能导致电路故障、设备损坏。

这里要明确一个核心区别：差分信号不需要地作为“信号参考”，但整个电子系统，绝对离不开地的支撑。地在差分系统中，承担着至关重要的作用，缺一不可：

首先是供电回流，任何芯片、信号驱动器、接收器，都需要电源和地形成完整的供电回路，没有地，这些核心器件根本无法正常工作，更谈不上信号传输。

其次是抗干扰与共模抑制，地能提供稳定的电势基准，同时配合屏蔽结构，减少外界干扰对差分信号的影响，避免共模电压漂移，这也是差分信号抗干扰能力的重要保障。

再者是安全与隔离，尤其是在高压、工业等特殊场合，地和隔离结构直接关系到设备的安全运行，也能保护操作人员的人身安全，避免高压漏电等风险。

最后是测量基准，我们用示波器、差分探头测量差分信号时，必须有地作为参考，才能准确判断信号的压差范围和共模电压，否则测量结果会出现严重偏差，甚至无法测量。

所以正确的结论应该是：差分信号的逻辑判断，不需要参考地；但整个物理系统，一定离不开地。

为什么差分信号抗干扰能力更强？真相很简单

很多人选择差分信号，核心原因就是它的抗干扰能力远超单端信号，而这一点，也和它“只认压差”的特性密切相关。

当外界存在电磁干扰、电压波动时，这些干扰信号会同时耦合到两根差分信号线上——也就是说，两根线的电压会同时上升或同时下降，相当于“同步变化”。

但差分信号只关注两根线的电压差，只要两根线的变化幅度一致，它们之间的压差就几乎不会改变，干扰也就被抵消了。这就是差分信号共模抑制的核心原理，也是它的抗干扰优势所在。

反观单端信号，只有一根信号线，一旦受到干扰，信号电压就会直接失真，无法准确判断0和1，这也是为什么差分信号更适合高速信号（USB、HDMI、以太网）、工业总线（485、CAN）以及高压、强干扰的复杂环境。

实测干货：用差分探头时，地该怎么接？

对于经常做电路调试、用高压差分探头测量差分信号的工程师来说，地的连接方式直接影响测量结果的准确性和操作安全性，这一点一定要记牢。

首先要明确：差分探头的核心作用，是测量两根差分线之间的电压差，而探头的地夹子，并不是用来参与信号测量的，它的作用是提供安全参考和电势基准。

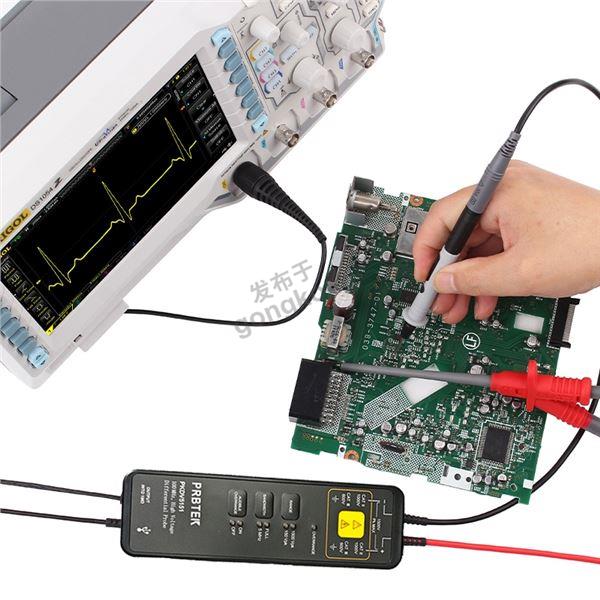

正确的连接方法其实很简单：将差分探头的正端连接到差分信号的V+，负端连接到差分信号的V−，然后将探头的地夹子，连接到系统的参考地或设备机壳。

这样的连接方式，既能保证我们看到的是真实的差分信号波形，不会出现测量偏差，也能确保操作安全，避免因未接地导致的耐压超标、设备损坏等问题。

核心总结：一句话分清“信号”与“系统”的地需求

其实不用记复杂的原理，只要分清“信号逻辑”和“系统运行”两个层面，就能彻底搞懂差分信号与参考地的关系：

从信号原理来看，差分信号确实没有参考地，它的核心是两根线的电压差，只要压差稳定，信号就能正常传输；从实际电路运行来看，系统必须有地，没有地，供电、抗干扰、安全、测量等环节都会出问题；从工程应用来看，差分信号的核心优势，就是抗干扰强、兼容高压环境、传输更稳定。

下次再有人问你“差分信号是不是没有地”，你就可以专业又轻松地回答：“差分信号不靠地做参考，但整个系统，绝对离不开地。”
