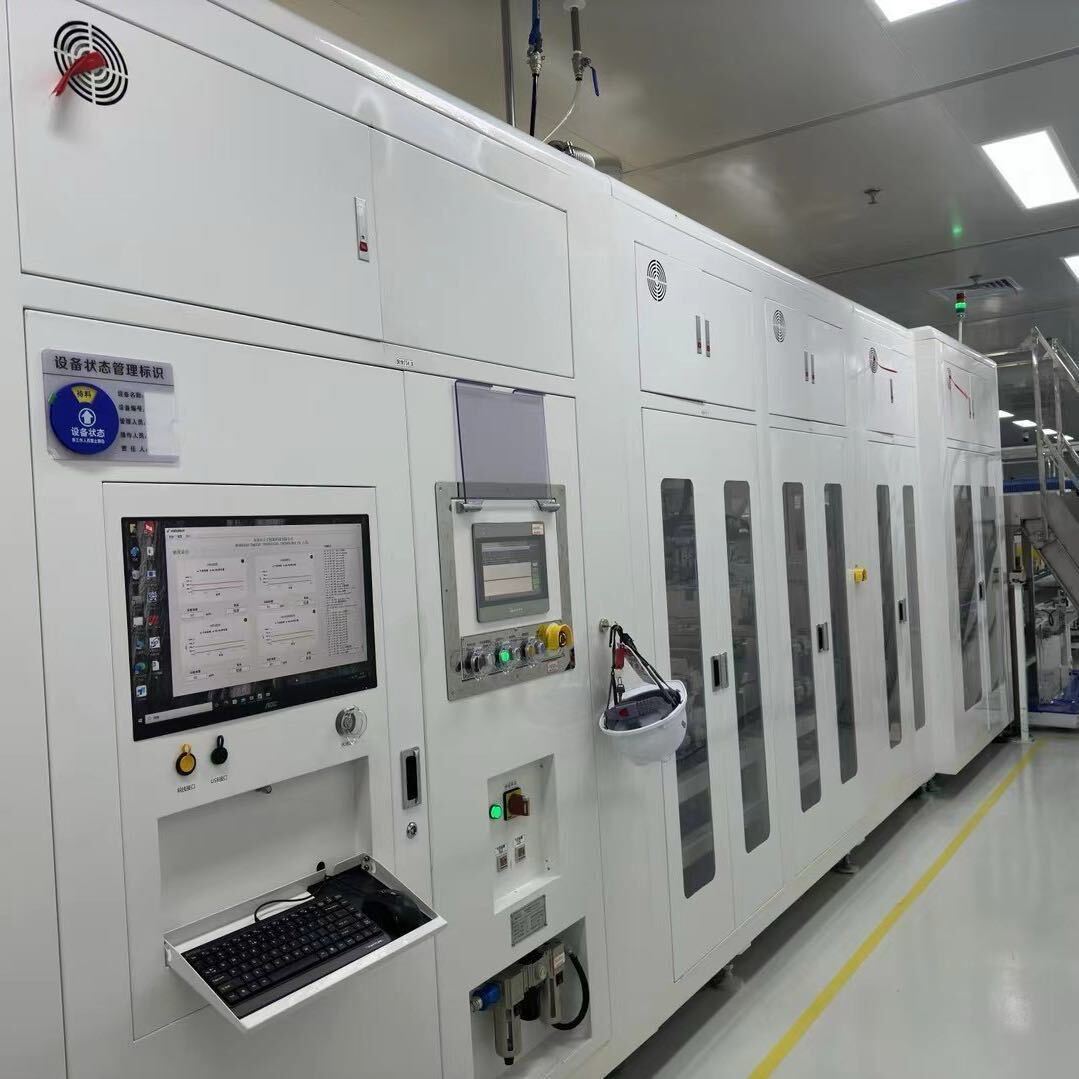

【技术分享】自动化设备机械设计经验与常见问题总结 各位工控朋友好！ 机械设计是自动化设备的根基，一台设备好不好用、耐不耐用，很大程度上取决于机械设计是否合理。今天跟大家聊聊自动化设备机械设计中的一些心得体会，欢迎交流讨论。 一、机械设计在自动化设备中的重要性 很多人觉得自动化设备的核心是PLC编程、电气控制，其实不然。机械结构才是整个系统的基础： - 定位精度：机械结构决定了产品的定位精度 - 运行稳定：好的结构设计让设备运行更平稳、故障率更低 - 维护便利：合理的结构方便后期维修保养 - 成本控制：结构设计直接影响制造成本 一句话总结：机械设计做好了，电气调试就轻松一半。 二、自动化设备常用传动方式对比 1. 丝杠传动 优点：定位精度高（可达0.01mm）、结构简单、可自锁 缺点：行程受限（一般不超过2米）、高速噪音大、成本较高 适用：精密装配、点胶、检测等高精度场合 2. 同步带传动 优点：行程不受限、高速噪音小、成本较低 缺点：定位精度一般（0.1-0.5mm）、需张紧装置、不适合重载 适用：大幅面搬运、长距离输送、激光切割等 3. 齿轮齿条传动 优点：可传递大扭矩、行程无限、刚性好 缺点：噪音较大、需要润滑、精度一般 适用：重载搬运、大行程龙门、冲压设备等 4. 气缸驱动 优点：结构简单、成本低、速度快 缺点：位置精度不可控、推力受限 适用：夹紧、顶升、简单推拉动作等 三、机械设计常见问题及解决方案 问题一：振动与噪音 原因：运动部件惯性大、传动间隙、润滑不良 解决：增加缓冲装置、伺服电机平滑启停、定期润滑、增加阻尼结构 问题二：定位精度差 原因：传动机构间隙、夹具定位不可靠、刚性不足 解决：选用精密传动部件、设计可靠定位结构、增加结构刚性、闭环控制 问题三：卡顿或运动不顺畅 原因：导轨不平行、润滑不充分、有异物干涉 解决：调整导轨平行度、定期清理润滑、增加防护装置 问题四：设备寿命短 原因：材料选用不当、强度计算不足、环境适应性差 解决：根据工况选材、做好强度校核、考虑防护设计 四、标准化与模块化设计 标准化的好处： - 减少设计时间 - 降低制造成本 - 便于维护更换 - 提高互换性 常用标准化模块： - 铝合金型材框架 - 标准直线导轨 - 同步轮、皮带组件 - 标准气缸安装座 - 电机安装支架 模块化设计思路： - 动力模块（电机、减速机） - 传动模块（丝杠、带轮、齿条） - 执行模块（夹爪、气缸、吸盘） - 支撑模块（机架、立柱） 五、设计规范与注意事项 1. 安全设计 - 运动部件必须有安全防护 - 急停装置位置合理、响应迅速 - 电气安全：接地、防漏电、绝缘 2. 人机工程 - 操作面板高度合适（一般1-1.2米） - 维修空间充足 - 警示标识清晰 3. 环境适应性 - 高温环境：耐热材料、散热设计 - 潮湿环境：防锈、防潮处理 - 粉尘环境：防护罩、吸尘装置 4. 可制造性 - 结构尽量简单 - 避免复杂曲面 - 优先选用标准件 - 考虑加工工艺 六、一点感悟 机械设计没有捷径，多做项目多总结是唯一的提升途径。 总结：设计时多想一步（考虑装配、维修、扩展），后期能省很多麻烦。有时候为了赶进度省的时间，后期调试和售后会用更多时间去弥补。 另外，多向车间师傅请教，他们对工艺和结构的理解往往很接地气，值得学习。 讨论话题 大家在机械设计过程中，遇到过哪些头疼的问题？或者有什么好的设计经验分享？ 欢迎留言交流！
