一、行业痛点与需求

在建筑建材行业的混凝土生产环节，混凝土搅拌站是保障混凝土质量、提升生产效率的核心设备，其配料精度、搅拌运行状态和生产数据的记录追溯直接关系到建筑工程的结构安全。传统欧姆龙 CJ1 PLC 因缺少以太网接口，与上位机的通信依赖串行链路，数据传输速率低且抗干扰能力差，在搅拌站强电机、高粉尘的复杂工业环境下，易出现配料参数、搅拌时长等数据传输中断、失真问题，无法实时记录骨料、水泥、外加剂的投放量、搅拌锅运行参数、生产批次等关键信息。

为破解这一难题，远创智控研发的 YC8000-CJ 欧姆龙 PLC 以太网模块，专为欧姆龙 CJ1 系列 PLC 设计，可实现 PLC 与以太网的稳定连接，让混凝土搅拌站的网络监控、生产数据自动上传、远程故障诊断成为现实，匹配建筑工程对混凝土质量检测与生产追溯的严苛需求。

二、项目背景

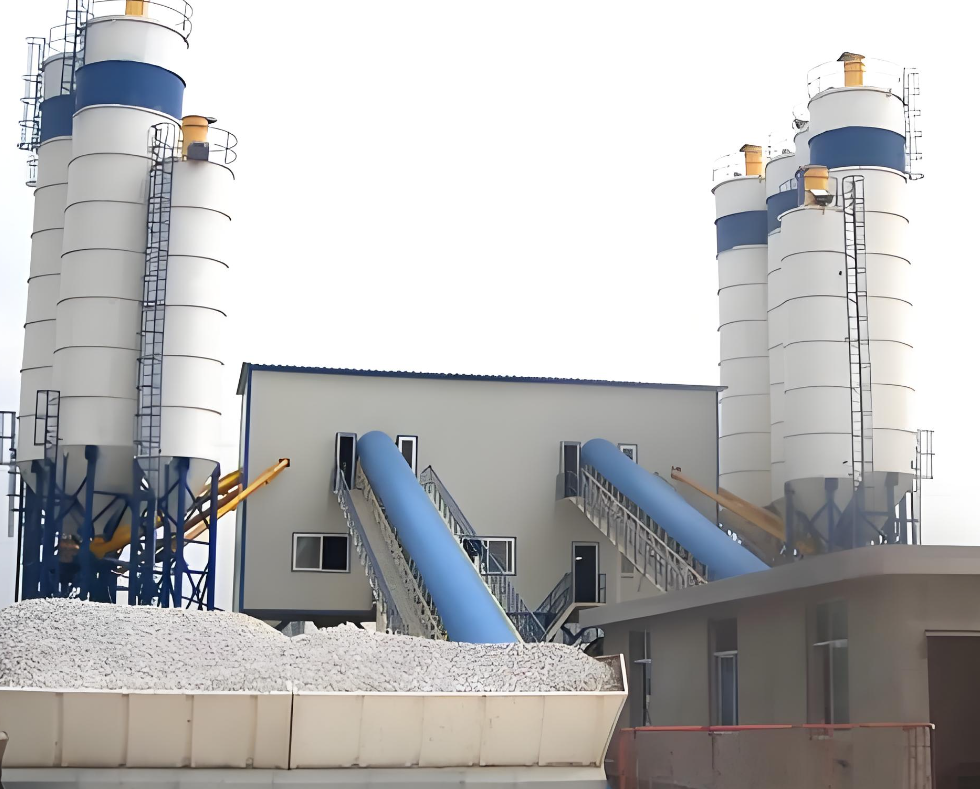

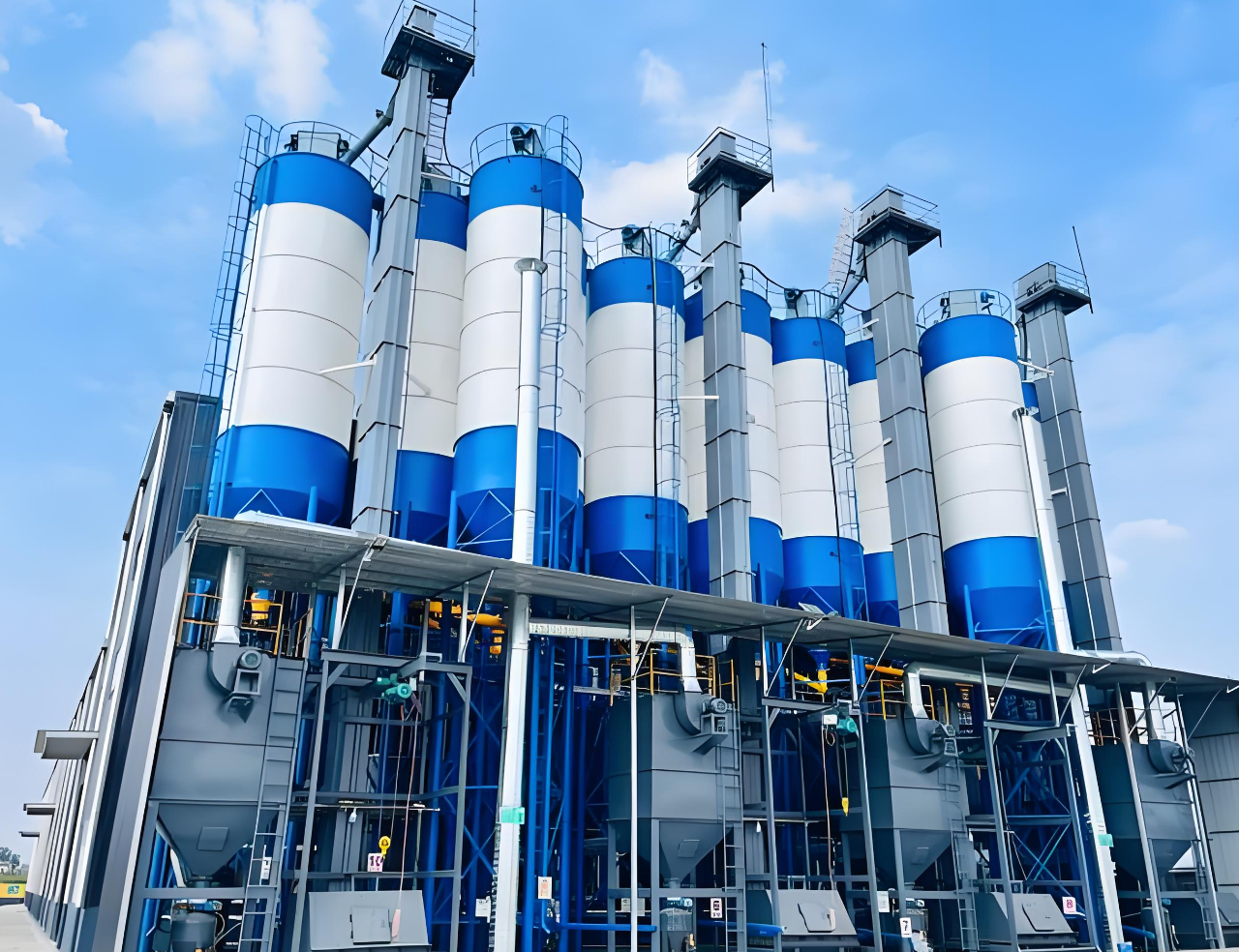

某大型建筑工程集团的商混生产基地配备多条全自动混凝土搅拌生产线，核心控制系统均采用欧姆龙 CJ1 PLC。随着建筑行业对混凝土质量追溯体系的要求不断提高，以及企业自身智能化生产管理的需求，原有串行通信模式已无法满足搅拌站生产数据的实时采集、自动记录和远程监控需求，且人工统计生产数据、核对配料参数的方式效率低下，难以应对大批量、多批次的混凝土生产管控要求。为实现混凝土搅拌站的智能化监控、生产数据的数字化追溯和设备的远程管理，企业引入远创智控 YC8000-CJ 欧姆龙 PLC 以太网模块，弥补 CJ1 PLC 无以太网接口的缺陷，构建一体化的混凝土生产质量监控体系。

三、设备选型与配置

1. 设备选型

· PLC 型号：欧姆龙 CJ1

· 以太网模块型号：远创智控 YC8000-CJ PLC 以太网模块

· 触摸屏型号：三菱 GS2107-WTBD（HMI）

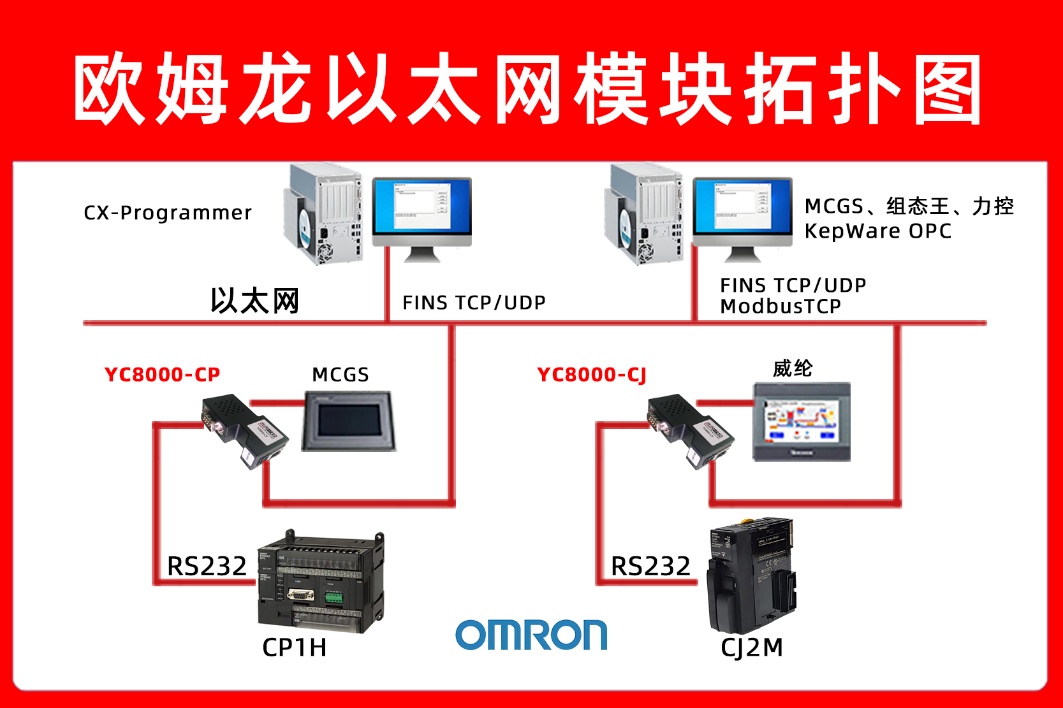

2. 硬件连接

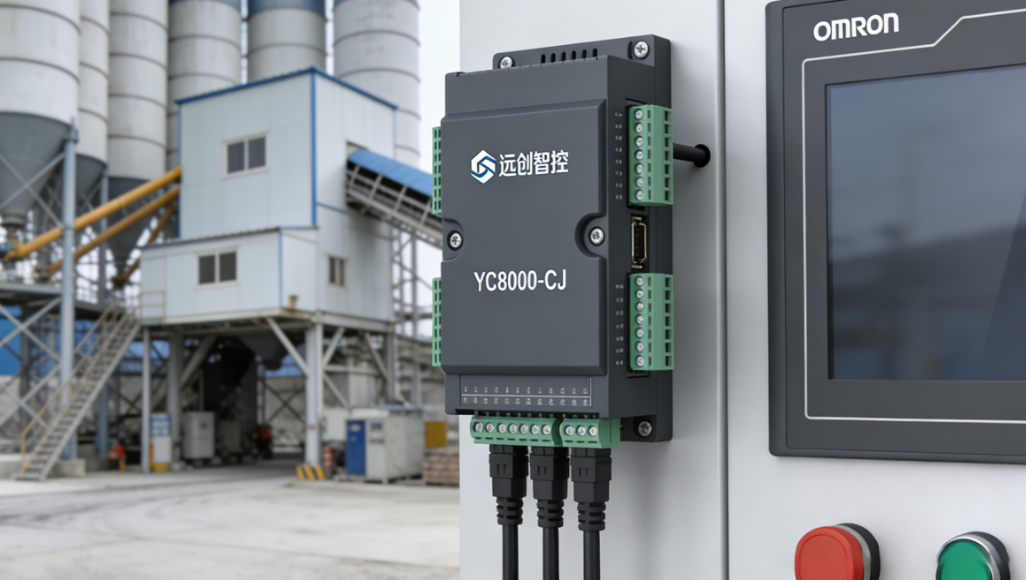

· 将 YC8000-CJ PLC 以太网模块直接插入欧姆龙 CJ1 PLC 的 DB9 通讯口，由 PLC 直接供电，无需额外配置电源适配器，适配搅拌站控制柜内的紧凑安装环境。

· 使用屏蔽超五类网线将 YC8000-CJ 的 RJ45 以太网口连接至搅拌站的工业抗干扰局域网交换机，有效抵御搅拌站变频器、搅拌机等大功率设备的电磁干扰，保障生产数据传输稳定。

· 将三菱 GS2107-WTBD 触摸屏的专用通讯线缆接入 YC8000-CJ 以太网模块的扩展通讯口，实现触摸屏与 PLC 的近距离高速数据交互，方便现场操作人员实时查看搅拌站运行状态、调整配料参数。

3. 软件配置

· 上位机编程软件：欧姆龙 CX-Programmer

· 触摸屏组态软件：三菱 GT Designer3

· 以太网模块配置工具：远创智控调试软件

四、实施过程

1. 现场勘查与规划

项目实施前，技术团队对企业商混生产基地的搅拌站布局、现场电磁环境、工厂局域网架构以及生产数据的上传要求进行全面勘查。重点确认各搅拌生产线的配料数据采集点、现场触摸屏的安装位置（考虑搅拌站防尘、防震动、防潮湿需求）以及中控室的网络接入节点。根据混凝土生产的工艺要求、设备的运行特性和企业工程质量追溯平台的对接标准，制定了兼顾安装便捷性、运行稳定性和生产安全性的硬件安装、网络配置和软件调试方案。

2. 模块安装与调试

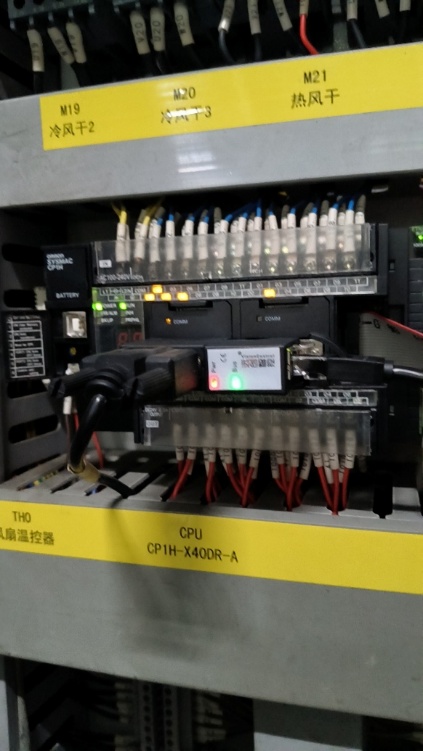

· 硬件安装：选择生产线停产检修时段进行施工，将 YC8000-CJ 以太网模块精准安装至欧姆龙 CJ1 PLC 的 DB9 通讯口，完成以太网线、触摸屏通讯线的连接，所有线路均采用搅拌站专用的防尘、防油、防震动线槽进行布置和防护，符合工业生产的安全规范。

· 模块配置：通过远创智控调试软件对 YC8000-CJ 模块进行网络参数配置，设置专属静态 IP、子网掩码和网关，匹配搅拌站工业局域网的网段要求；通过模块的 Web 服务器管理界面，实时检测模块与 PLC 的通信状态，对通信链路进行抗干扰优化，确保在搅拌站复杂电磁环境下通信无中断。

· 软件调试：在上位机端安装欧姆龙 CX-Programmer 软件，通过以太网与 YC8000-CJ 模块建立稳定连接，实现 PLC 搅拌程序的远程上传、下载和在线参数调整（如配料比例、搅拌时长）；在三菱 GT Designer3 软件中进行触摸屏组态编程，搭建包含搅拌站运行状态、配料参数实时显示、物料缺料报警、生产数据本地查询的现场操作界面，确保现场操作人员可通过触摸屏快速掌握设备状态，并对生产参数进行精准调整。

3. 系统测试与优化

完成硬件安装和软件调试后，结合混凝土生产的行业特点，开展全维度的系统测试，重点验证系统的稳定性、数据准确性和报警及时性，测试内容包括：

· 生产数据传输测试：通过上位机和三菱触摸屏，实时采集搅拌站的配料比例、物料投放量、搅拌锅转速、出料量等数据，验证数据传输的准确性和实时性，确保混凝土生产的关键工艺信息可完整、无延迟记录。

· 远程监控与参数调整测试：在企业中控室的上位机终端，通过以太网连接 YC8000-CJ 模块，实现对各搅拌生产线的远程实时监控，并远程调整配料比例、搅拌时长等核心参数，验证远程操作的有效性和响应速度。

· 故障报警与数据追溯测试：模拟搅拌站常见故障（如物料仓缺料、搅拌机卡滞、配料秤失准），验证系统是否能快速捕捉故障信号，在上位机和触摸屏同步发出报警提示；同时模拟多批次混凝土生产场景，验证上位机是否能自动记录每批次生产的配料数据、生产时间、设备编号等信息，实现生产数据的数字化追溯。

根据测试结果，对模块的通信参数、数据采集频率进行优化，对触摸屏的操作界面进行简化，使其更适配搅拌站现场操作人员的使用习惯，提升现场操作效率。

五、总结

远创智控 YC8000-CJ 欧姆龙 PLC 以太网模块在混凝土搅拌站中的成功应用，彻底解决了传统欧姆龙 CJ1 PLC 无以太网接口、数据传输抗干扰能力弱、生产数据难以数字化追溯的行业痛点。通过模块与三菱触摸屏、上位机的协同工作，实现了混凝土搅拌站的实时监控、远程参数调整、故障智能报警和生产数据数字化追溯，不仅提升了混凝土生产的配料精度和生产效率，还让企业的质量管控工作更贴合建筑行业的标准要求，为企业打造智能化、标准化的混凝土生产质量管控体系提供了坚实的技术支撑。

(具体内容配置过程及其他相关咨询可联系杨工。)
