一、项目背景与痛点分析

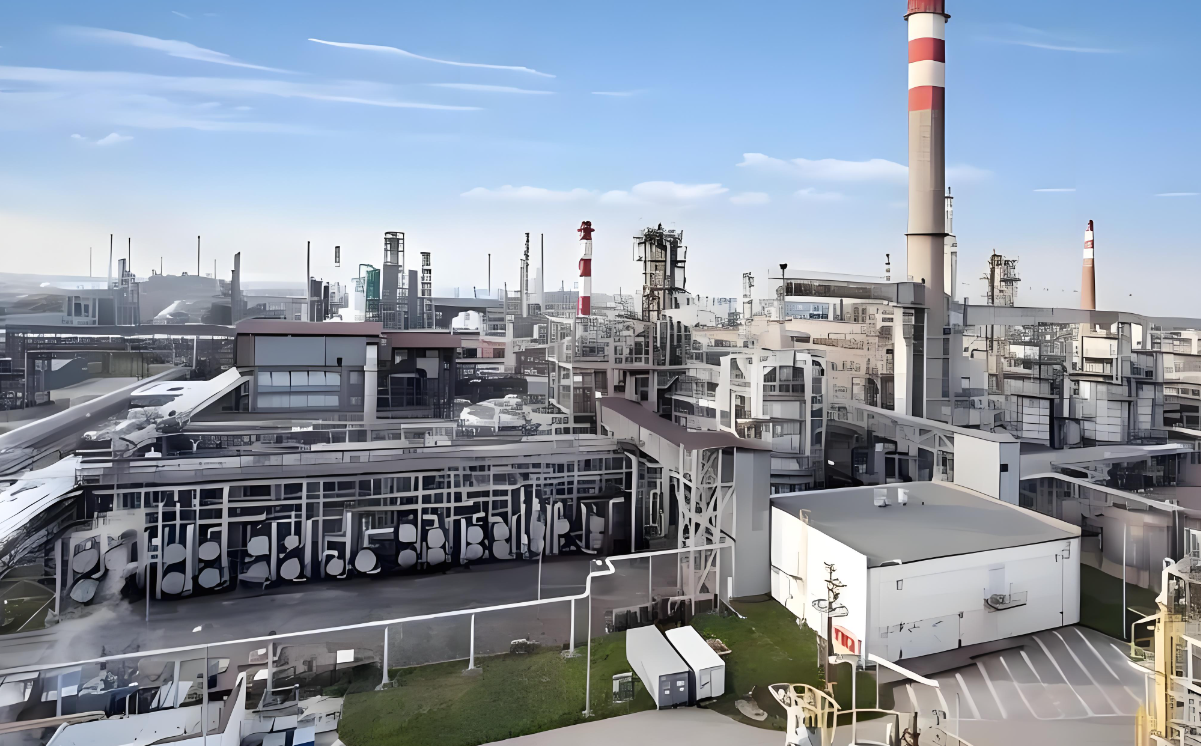

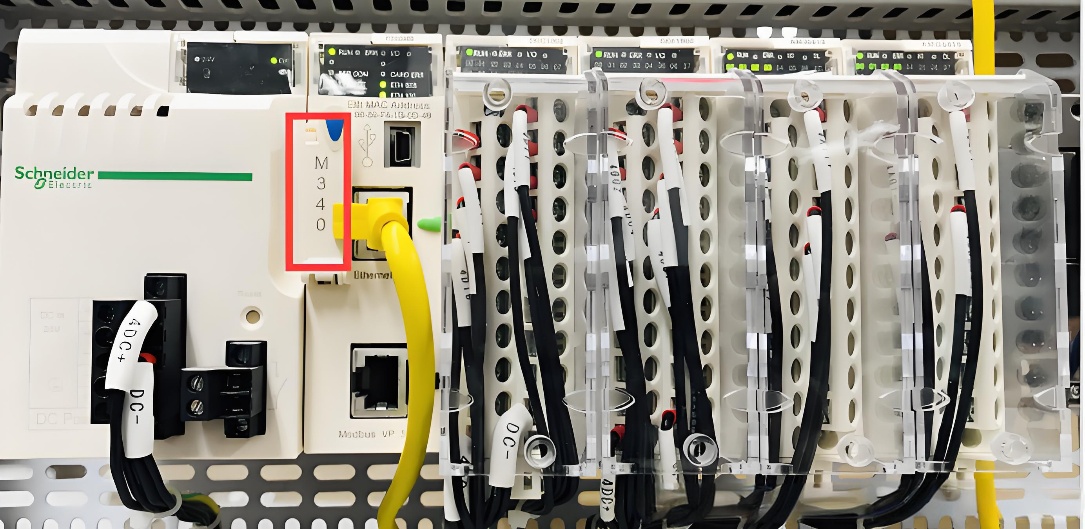

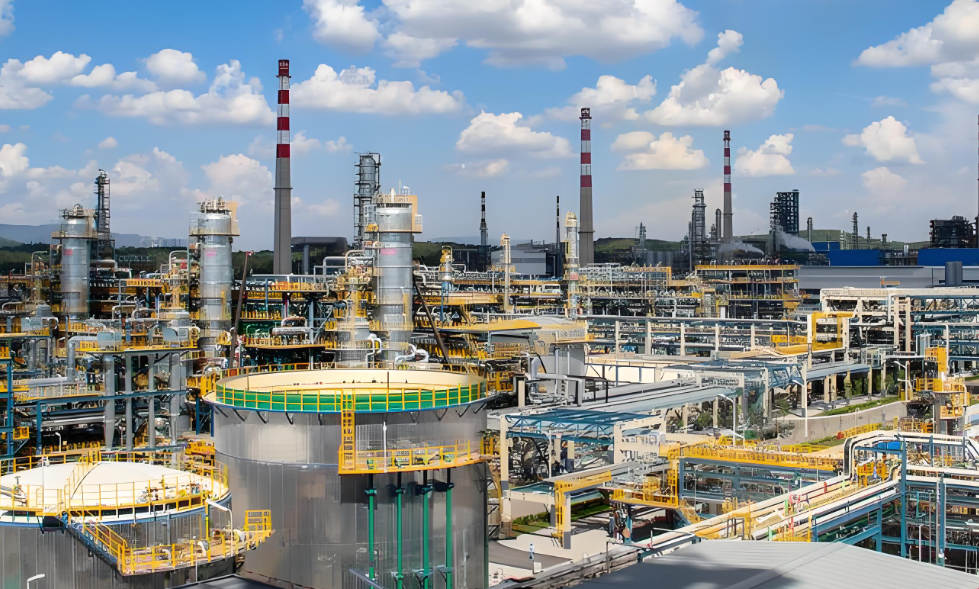

在某大型炼化厂油品蒸馏与介质输送控制系统中，现场核心控制器为施耐德 M340 PLC，该机型仅支持串口通信，无原生以太网接口。原有系统只能通过串口实现本地单点监控，无法接入厂区工业环网，加热炉温度、介质压力、流量、液位、阀门开度等关键工艺数据无法远程集中采集。

炼化现场高温、高湿、强电磁干扰环境下，串口通信易出现丢包、延迟、中断，无法满足炼化行业连续生产、安全联锁、实时预警、数据全留存的严苛要求，远程运维与集中管控难以落地，制约装置数字化与安全管控升级。

二、解决方案：引入 YC8000-SC 以太网通讯处理器

为满足炼化厂高可靠、高安全、长周期运行需求，项目采用远创智控 YC8000-SC 以太网通讯模块，专为施耐德 M340 系列 PLC 设计，实现 Modbus RTU 与 ModbusTCP 双向透明转换，将串口控制系统快速升级为工业以太网架构。

模块核心功能：

· 品牌：远创智控

· 型号：YC8000-SC

· 协议支持：Modbus RTU ↔ ModbusTCP

· 接口：RS485/RS232 + RJ45 10/100Mbps

· 适配：施耐德 M340/M200/M218/M241/M251

· 多主机：支持 6 台上位机同时访问

· 配置：WEB 网页配置、断线重连、数据缓存、远程固件升级

· 工业级：宽温、防腐、抗干扰，适配炼化恶劣现场

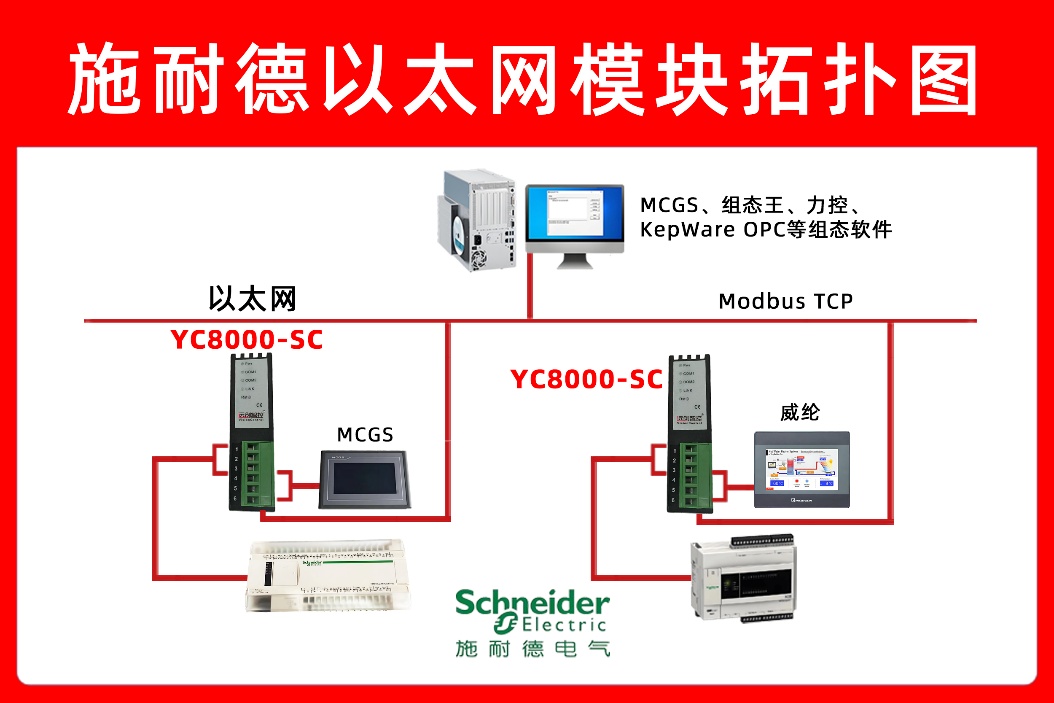

三、系统架构与通讯拓扑

YC8000-SC 模块通过 RS485 接入施耐德 M340 PLC 串口，以太网口接入炼化厂区工业冗余交换机，分别连接中控室上位机 SCADA 系统与现场国产昆仑通态 MCGS TPC1061Ti 触摸屏，形成 “现场控制 — 本地操作 — 远程监控” 三层架构。

通讯拓扑：

[施耐德 M340 PLC] ↔ [YC8000-SC 模块] ↔ [工业冗余交换机]

[中控室上位机] & [现场国产触摸屏]

实现温度、压力、流量、液位、阀位实时同步上传，本地与远程双权限控制，确保炼化装置连续稳定运行。

四、实施过程与关键技术细节

1.硬件连接

· YC8000-SC 的 RS485 接口与 M340 PLC 的 SL1 串口可靠连接，采用屏蔽双绞线缆；

· 模块 RJ45 口接入厂区工业冗余交换机，与上位机、国产触摸屏同网段；

· 现场触摸屏安装于操作柱，具备防爆、防腐、防尘防护，满足炼化现场规范。

2.参数配置

· 通过 WEB 界面配置串口波特率、数据位、停止位与 PLC 完全匹配；

· 设置 ModbusTCP 从站地址、寄存器映射、安全访问策略；

· 上位机 SCADA 配置 ModbusTCP 驱动，建立实时数据点表与历史库；

· 国产触摸屏组态工艺流程画面、实时曲线、报警弹窗、权限管理。

3. 通讯测试与调试

· 使用 ModbusPoll/TCP 调试工具验证数据读写稳定无丢包；

· 测试温度、压力、流量采集精度与响应延迟；

· 模拟高、低限报警、联锁动作，验证本地与远程同步响应；

· 长时间稳定性测试，确保断线自动重连、数据不丢失。

五、应用效果与价值体现

1. 安全监控强化：实时监测炼化关键工艺参数，超限立即联锁报警，降低安全风险。

2. 数据完整可追溯：历史数据长期存储，支持工艺分析、能耗优化、合规审计。

3. 远程运维高效：中控室可远程调参、诊断故障，减少现场高危作业。

4. 系统稳定可靠：以太网冗余架构抗干扰强，适配炼化恶劣环境，长期无故障运行。

5. 本地操作便捷：国产触摸屏与上位机数据完全同步，界面友好、权限清晰。

六、总结与展望

YC8000-SC 以太网模块成功将施耐德 M340 PLC 接入炼化工业以太网，解决串口通信不可靠、无法远程监控的痛点。配合国产触摸屏实现本地安全操作与中控集中管控一体化，大幅提升装置运行稳定性、安全性与数字化水平，为炼化企业智能工厂建设提供可靠支撑。

(具体内容配置过程及其他相关咨询可联系杨工。)
