遥测终端机

-HBJH-B01

第一章 产品简介

HBJH-B01系列水文水资源遥测终端机是一款功能强大的工业设备，通过4G网络传输。它采用稳定可靠的工业方案，提供高效可靠的网络连接体验。该产品已经广泛应用于水利、农业、电网、交通、消防、工业生产、气象环境、农林、矿产等行业及复杂场景。

具有工业级设计，硬件性能优异，在恶劣环境下能正常运行。通过灵活配置连接方式；支持TCP、UDP、MQTT 、Http等协议透传，方便与其他设备进行数据通信。该产品具备软硬件双重看门狗保护机制，确保系统稳定运行。

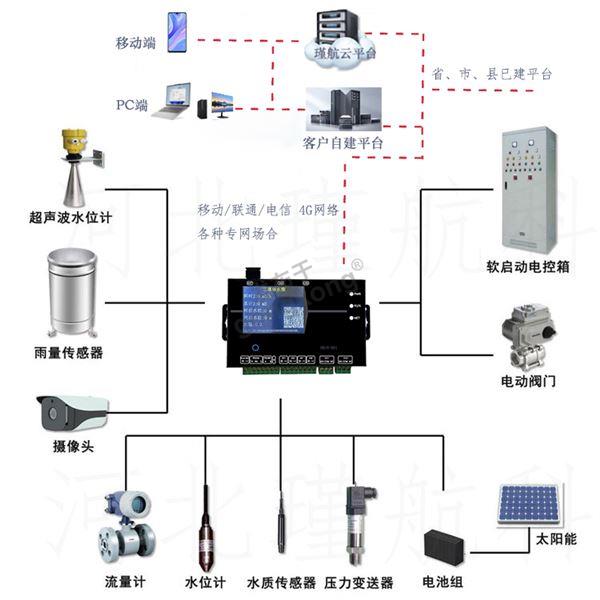

支持SZY206-2012、SZY206-2016、SL427-2021、SL651-2014、HJ212、四川省水文协议、广东省水利平台协议、fastbee物联网平台、onenet物联网平台、国家地表水自动监测系统通信协议等多种协议，可以直接将现场流量计、水位计、水质设备、压力变送器，太阳能控制器、水位计、雨量计、箱门状态、PLC、闸阀状态等传输到中心平台，并支持现场进行闸阀控制等；

设置最多支持五个通道，可以同时往多个中心传输数据而互不干扰；具有独立的数据隔离机制；

只需要插入手机卡，其他全部在线运维；支持在线升级程序，在线设参、读取实时数据、远程控制，减少后期运维投入；

行业同类商品买点：

1、屏幕支持串口通讯报文实时打印，避免现场通讯出现问题时，无法查找原因，解决客户后顾之忧

2、支持最多五个通道，通道之间采用数据隔离机制

3、屏幕具有定时关闭功能，支持现场触摸和远程控制点亮功能；

4、支持远程OTA程序升级、支持手机公众/服务号设参，只需一部手机

5、支持对某个监测指标进行公式计算功能

6、支持对某个监测指标进行累积功能

7、支持32G SD卡，可对数据进行循环存储

8、支持低功耗模式，适用于太阳能、电池供电等场合（可选）

9、协议支持定制，提前和公司商务沟通即可

10、面膜和型号支持定制

11、省市自定义协议，支持免费开发(已经支持多个省市平台)

12、7*24小时 在线智能客服

应用领域

● 水文水资源监测数据-设备信息传输控制

● 地下水监测系统

● 中小河流监测系统

● 河湖监测系统

● 山洪灾害监测系统

● 墒情监测系统

● 渠道监测系统

● 地下水资源超采监测系统

● 水源井水资源监测系统

● 水库大坝水资源监测系统

● 给排水管线监测系统

● 高标准农田监测系统

● 农田病虫害监测系统

第二章 产品规格

1、4G传输

2、硬件接口

3、电气特性

4、硬件配置

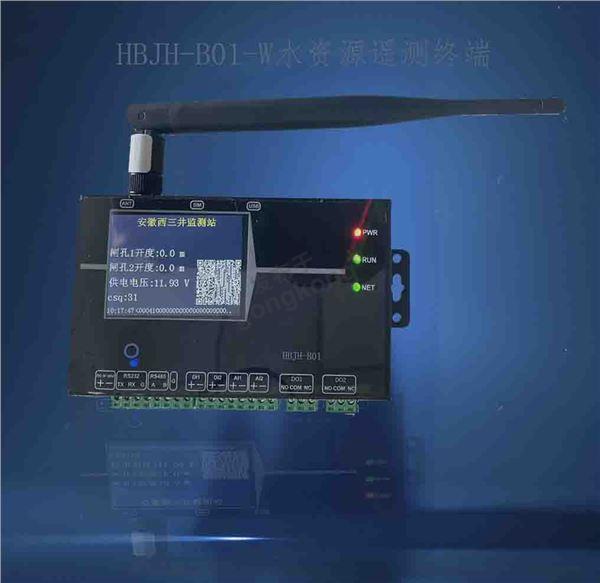

5、硬件图片

第三章 产品功能

l 220V供电，对外提供12V 2A供电

l 2.4寸/3.5寸/3.5寸触摸屏 可选；(220V供电时，不支持2.4寸屏)

l 数据传输：支持4G数据传输，最多支持5个中心同时数据传输，并互相隔离

l 采集：支持一路485采集，一路232/485数据采集；如流量计、采集器、PLC、水质等

l 模拟量数据采集：支持2路AD采集，12位精度；默认采集4-20毫安；如果需要0-5V\0-10V,0-20mA需要提前说明定制；如采集压力、液位等传感器信号

l 开关量采集：支持两路开关量采集，采集各种开关量，比如设备运行状态、供电及箱门开关等

l DO控制：支持2路DO控制；内置JQC-3FF继电器(触点参照附录Ⅰ)；支持控制水泵、闸门、阀门等设备

l 内部两路继电器状态反馈

l 支持时间段轮询：例如 每5分钟采集一次数据；结合太阳能供电等场合使用

l 支持时间点采集：例如 每天8:00 上报一次数据；结合太阳能供电等场合使用

l 远程管理：支持关注公众号设参；包括读取设备实时数据、实时控制、设置参数等

l 支持OTA远程升级

l 自定义：支持登录帧(注册)、数据链路帧(心跳)配置，心跳间隔等；实现于组态王、力控、自研组态结合；

l 自动重启功能：产品内置看门狗，支持故障自动重启

l 自带供电电压监测、CSQ信号质量监测、SIM卡编号监测，为运行诊断提供依据

l 支持域名传输，自动解析域名为IP地址，防止换IP还要设参

l 支持APN设置；订货前前联系销售

l 内置modbusRTU协议解析，如果需要其他厂家自定义协议，提前联系销售

l 支持GPS定位

l MQTT直接定时上报采集量，以json串上报，降低软件开发难度

l 液晶显示监测指标，通过勾选方式设置显示内容；可通过手机端和现场触摸打开和关闭屏幕；

l 液晶支持串口实时日志显示功能，方便现场调试、问题查找、快速定位问题；

l 支持历史数据、串口通讯记录等存储，最大支持32G空间；

l 支持数据补录功能；

l 目前支持往安徽、四川、江西、河北、甘肃、黑龙江等20多个省市平台传输数据，往省市平台传输时，请先联系商务

第四章 设备运维

1、远程设参

备注：所有修改，请先【读取】，修改，然后再【设置】

1.1登录

设备支持公众号和PC网址两种远程运维方式；

公众号：只需要关注公众号，即可进行远程设参；

PC: 直接输入网址即可

具有严格的权限管理，根据客户注册的手机号，进行登录；只能管理自己账号下的设备；

用户名和密码 请联系供货商

 具体设参内容根据不同版本稍有出入，具体参照《HBJH-B01使用说明书》

第五章 系统融合

A)如果您自己开发平台软件或者已经有了平台

1)客户要求硬件直传

可以咨询技术部：进行设备兼容咨询，提供技术指导；

上传省/市平台，预定硬件，免费定制协议

2)调取上传客户平台

      2.1 平台调取

 如果您已经购买了我方中心平台，直接提供了对外接口，将接口提供新平台即可

  2.2 调取平台

     需要平台提供协议，我方开发软件进行推送；

B)如果您还没有中心平台：

本公司有自己的数据平台，如果您还没有，咨询；支持【水资源平台】、【水库大坝安防平台】、【雨水情平台】、【智慧灌区平台】、【高标准粮田平台】、【数字孪生平台】、【大屏综合系统】等；

第六章 附录

附录Ⅰ 继电器参数

继电器触点参数

触点形式：1H   1Z

接触电阻：100 mΩ (1A 6VDC)

触点材料：AgSnO2;AgCdO

触点负载（阻性） ：10A 277VAC/28VDC

切换电压：277VAC/30VDC

切换电流:1H:15A; 1Z:10A

切换功率：2770VA/210W
