一、行业痛点

华东某大型饮品企业的瓶装饮用水生产基地，拥有 8 条高速瓶装水灌装生产线，核心控制采用 16 套西门子 S7-300 PLC。产线建设初期以 MPI/DP 总线为核心通讯方式，随着瓶装水市场多元化、高端化发展，小瓶水、大桶水定制化灌装需求激增，原有通讯体系的弊端成为智能化改造的核心阻碍：

西门子 S7-300 PLC 无原生以太网口，无法与新引入的 S7-1200 PLC 实现协同控制，也无法直接接入工厂饮品专用 MES 系统，灌装速度、瓶身液位、封盖压力等核心工艺数据和灌装机、洗瓶机、贴标机等设备运行状态无法实现数字化上传与分析，产线联动性差、数据追溯困难，难以匹配高速灌装的精细化管理需求。

二、解决方案

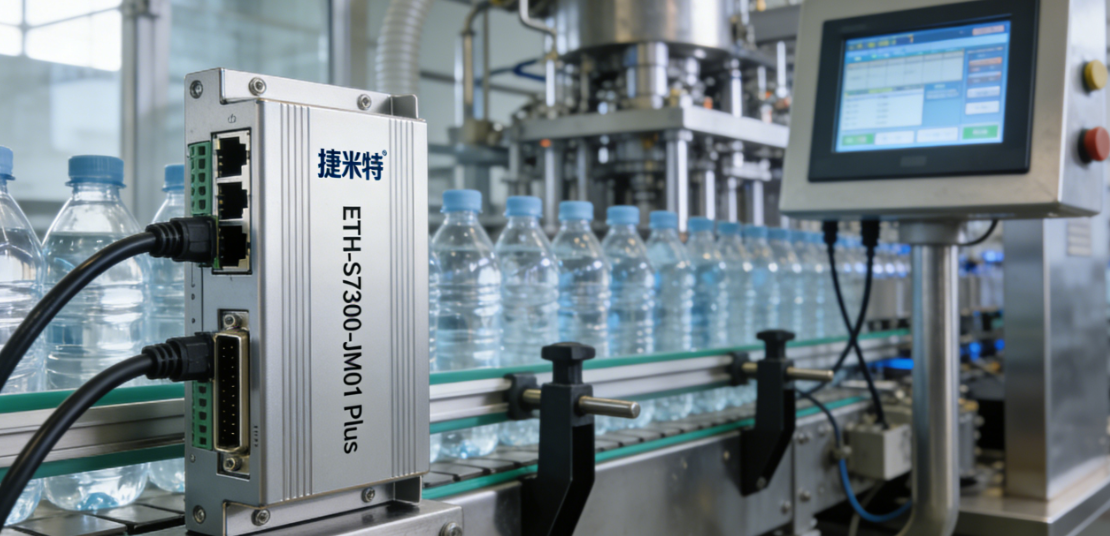

采用捷米特 ETH-S7300-JM01 Plus 以太网通讯模块，该模块专为西门子 S7-300/400 PLC 量身打造，机身尺寸仅 71mm×25mm×96mm，可直接插接在 S7-300 CPU 或 DP 口的 9 针母口，无需外接电源，不占用机架槽位，完美适配灌装车间高湿、多水汽、空间紧凑的安装环境和设备布局。其核心优势为瓶装饮用水灌装生产线定制化解决通讯难题：

1. 串口转以太网：将 S7-300 PLC 的 MPI/DP 信号透明转换为标准 TCP/IP 协议，实现与以太网设备的无缝对接，打通老旧 PLC 与新系统的通讯壁垒，适配灌装线高速流水式生产的数据传输需求；

2. 9 针母口扩展：可同时连接多台昆仑通态触摸屏（TPC 系列、MCGS 系列等），支持多主站并行通讯，满足灌装线洗瓶、灌装、封盖、贴标多工序的同步监控需求；

3. 多协议兼容：完美支持 S7 原生通信、Modbus TCP、OPC UA 数据模型，适配灌装车间 MES、SCADA 等多系统的数据交互要求，兼容饮品行业工控系统协议标准；

4. 即插即用免编程：无需修改 S7-300 原有 PLC 控制程序，保持原有 MPI 地址与波特率，灌装产线的速度调节、液位控制、封盖压力调节等工艺逻辑无需重新调试，大幅降低改造技术门槛；

5. 高速低延迟：10/100M 自适应以太网速率，端到端数据传输延迟 < 5ms，匹配瓶装水灌装线 36000 瓶 / 小时的高速生产节拍；

6. 工业级防护：搭载磁耦隔离 + TVS 管防护设计，通过现场 2kV 群脉冲测试零丢包，适应灌装车间高湿、多水汽、强电磁干扰的恶劣工业环境。

三、系统架构与设备清单

1. 现场层

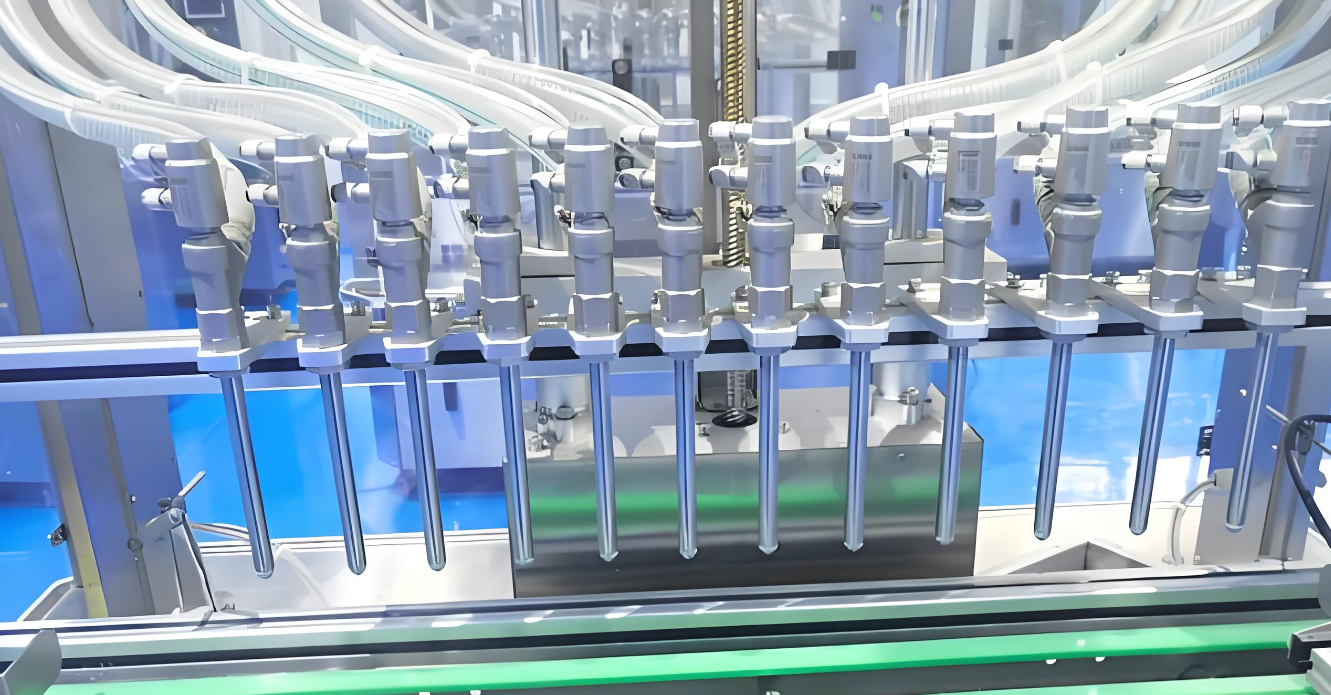

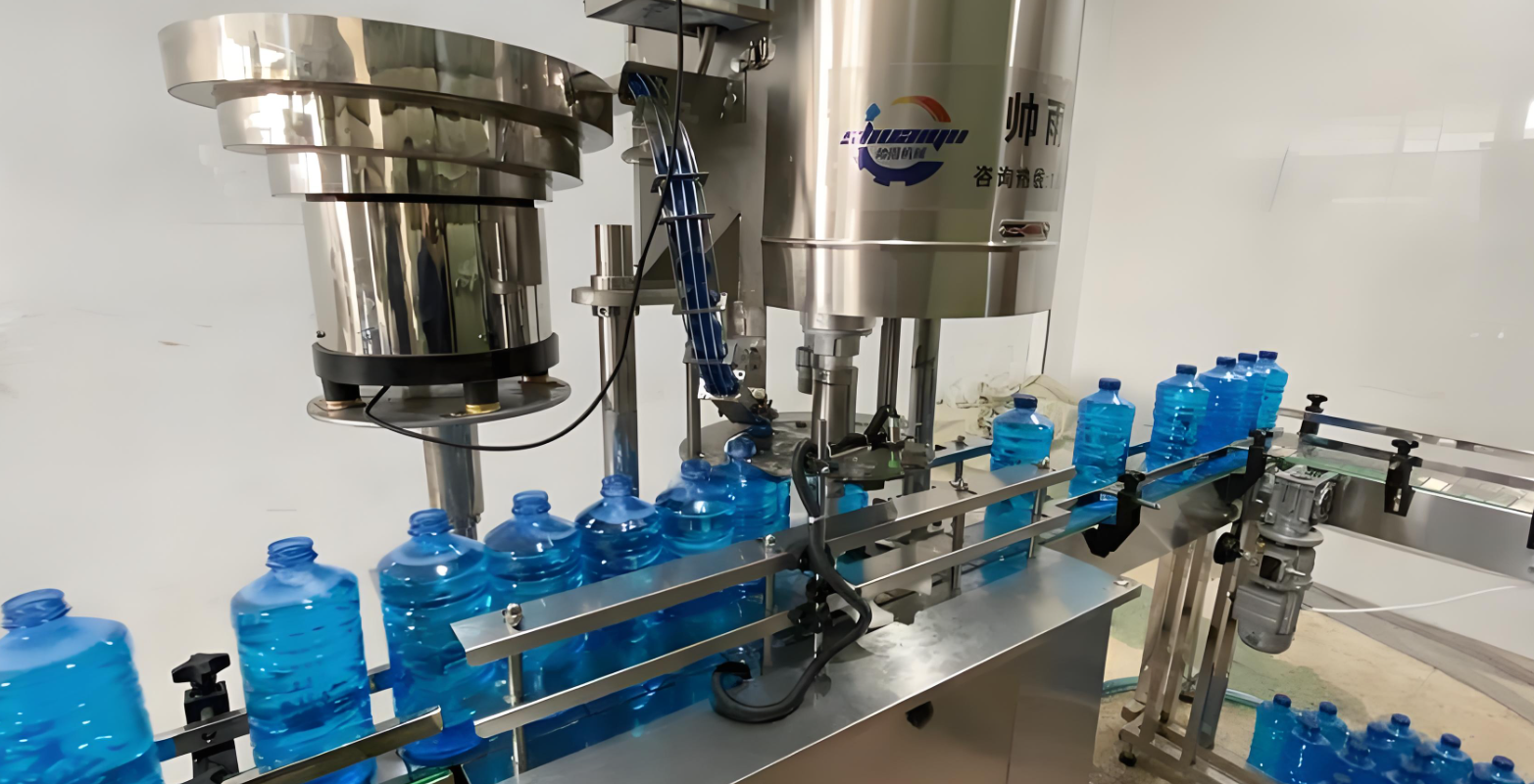

· 灌装产线：瓶装饮用水洗瓶、灌装、封盖、贴标、装箱自动化生产线 8 条

· 主控制器：西门子 S7-300 CPU 414-2DP 16 套

· 模拟量模块：西门子 6ES7431-7QH00-0AB0 32 块（采集灌装液位、封盖压力、洗瓶水温、贴标精度等工艺参数）

· 通讯模块：捷米特 ETH-S7300-JM01 Plus 以太网通讯模块 16 只

· 触摸屏：昆仑通态 TPC1071Gi 28 台（保留原有 MPI 口，无需更换，直接复用）

2. 控制层

· 辅控 PLC：西门子 S7-1200 CPU 1513-1PN 5 套，负责灌装线瓶身输送速度、液位精准控制、封盖压力调节、贴标位置校准的联动协调及工艺精准控制

3. 信息层

· 上位机：研华工业服务器 2 台

· SCADA 系统：WinCC7.5 SP2+KepwareV6.9

· MES 系统：饮品行业专用 MES（基于 Java+Oracle 架构，实现工艺追溯、质量管控、设备管理、能耗统计）

4. 网络设备

· 工业交换机：赫思曼 RS20-1600M4M4SDAP 4 台，组建千兆环网，RSTP<50ms 快速自愈，保障灌装车间 24 小时连续生产的通讯不间断

四、实施步骤

Step1 硬件安装

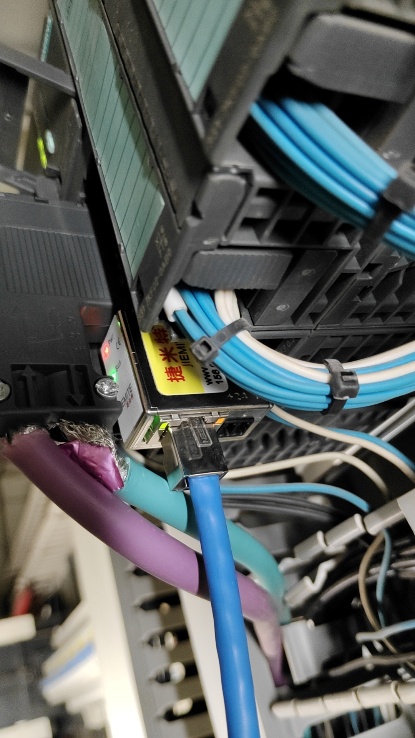

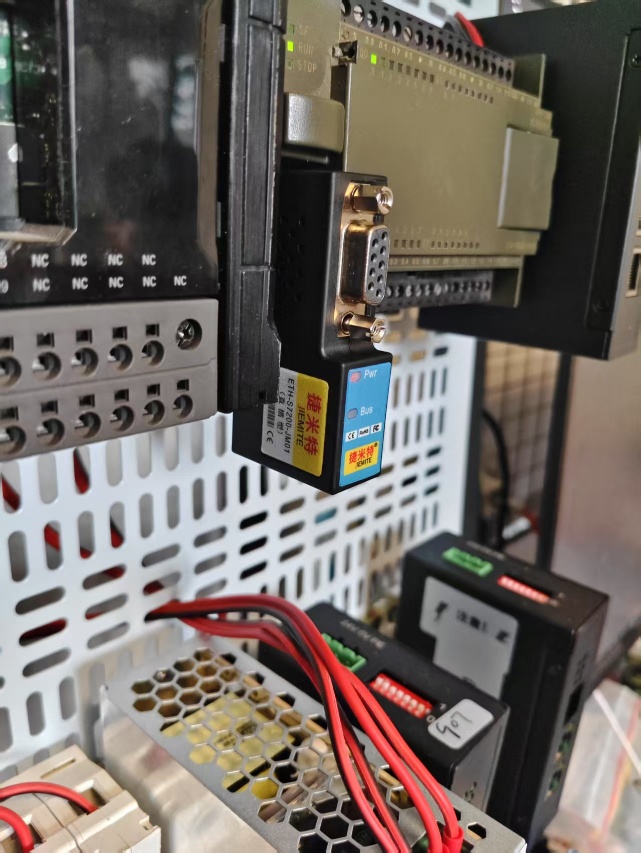

灌装产线单台改造停机时间仅 3min，最大限度减少生产损失和原料损耗：拔下 S7-300 PLC 原 9 针总线插头→插入 ETH-S7300-JM01 Plus 以太网通讯模块→将原插头插接至模块扩展母口→用 CAT5e 工业屏蔽网线将模块 RJ45 口接入车间千兆工业交换机。昆仑通态 TPC1071Gi 触摸屏仍连接至模块扩展母口，MPI 地址保持原有设定，无地址冲突，直接复用原有监控组态。

Step2 参数配置

通过捷米特 NetDeviceV2.1.6 专用配置软件，自动扫描车间 16 个以太网模块，进行批量参数设置：

· 模块 IP：192.168.40.100-115/24（与 S7-1200 PLC 处于同一网段，适配灌装车间网络规划）；

· S7-1200 侧：在 TIA Portal V18 中为每台 S7-300 PLC 建立专属 “S7 连接”，伙伴 IP 指向对应以太网模块；

· 昆仑通态触摸屏侧：在 MCGS 组态软件中将驱动更换为 “SIEMENS Ethernet (ISO-on-TCP)”，仅需填入对应模块 IP 地址，原有变量表、灌装工艺画面、设备报警组态无需任何修改，直接上线使用。

五、经验与展望

本次瓶装饮用水灌装生产线的智能化升级项目充分验证，饮品行业的老旧 PLC 控制设备并非智能化改造的 “绊脚石”，通过适配的工业通讯模块，可实现老旧设备的低成本、高效率以太网升级，既最大化保护企业既有设备投资，又能快速融入工厂数字化体系。
