一、行业背景与项目概况

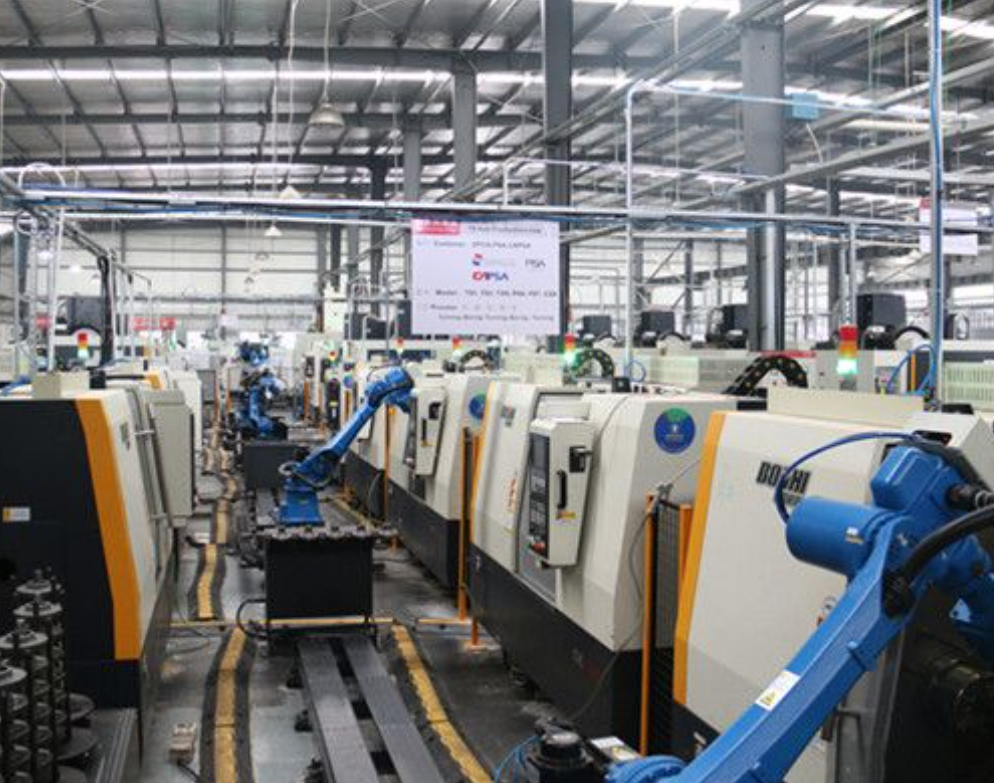

本项目为浙江某中型自动化工厂零部件加工生产线升级项目，该工厂主营精密机械零部件加工，现有3条零部件加工流水线，核心控制设备采用三菱FX3U系列PLC（FX3U-48MR）。该PLC无以太网接口，仅配备1个RS-422圆形串口（8针Mini-DIN连接器），承担流水线启停、加工参数控制、设备状态采集等核心任务，通讯协议支持三菱专用MC协议及标准RTU协议。现场已部署威纶通MT8150iE系列触摸屏（用于现场加工参数调试、设备运行状态监控及故障报警）及工业上位机（部署WinCC组态软件，负责生产数据汇总、远程管控及报表生成），二者均采用以太网通讯方式，需通过TCP/IP协议与PLC实现数据交互，同时需通过以太网模块完成PLC程序的远程下载与调试，适配自动化工厂24小时连续生产的严苛工况。

项目核心需求：实现三菱FX3U PLC与触摸屏、上位机的同时稳定通讯，保障加工参数实时同步、设备状态实时反馈；通过以太网模块完成PLC程序远程下载与调试，无需现场连接专用电缆，提升运维效率；无需修改PLC原有控制程序，实现快速部署，最大限度缩短停产时间；适配工厂车间高电磁干扰、粉尘较多的工况特点，保障设备长期稳定运行，实现生产数据全流程追溯，满足自动化工厂数字化管控要求。

二、项目痛点、选型与实施过程

（一）核心痛点

协议与接口双重壁垒，通讯无法实现：三菱FX3U PLC仅支持RS-422串口通讯，采用三菱专用MC协议，而上位机、触摸屏均采用以太网TCP/IP协议，串口与以太网协议底层架构差异显著，无法直接互通，需通过串口转以太网设备实现协议转换。同时，PLC仅有的1个圆形串口无法满足触摸屏本地操作、上位机远程管控及程序远程下载的并发需求，形成典型数据孤岛，导致设备各自为战，生产协同效率低下。

运维效率低下，改造成本偏高：PLC程序调试、故障排查需工程师现场操作，通过专用RS-422电缆连接设备，单次运维耗时超1.5小时，月均运维成本约3000元；若更换带以太网接口的新型PLC，需重构控制程序、重新适配触摸屏及上位机组态，改造成本超7万元，且停产改造周期超5天，严重影响零部件加工产能，与企业低成本、高效率的升级需求相悖。

数据无法追溯，管控水平不足：因PLC与上位机无法实现实时通讯，零部件加工速度、加工精度等核心生产数据需人工手抄记录，易出现漏记、错记问题，数据误差率达3%，无法实现生产数据全流程追溯，不符合自动化工厂数字化管控要求，难以精准把控生产质量、优化生产流程。

（二）选型方案

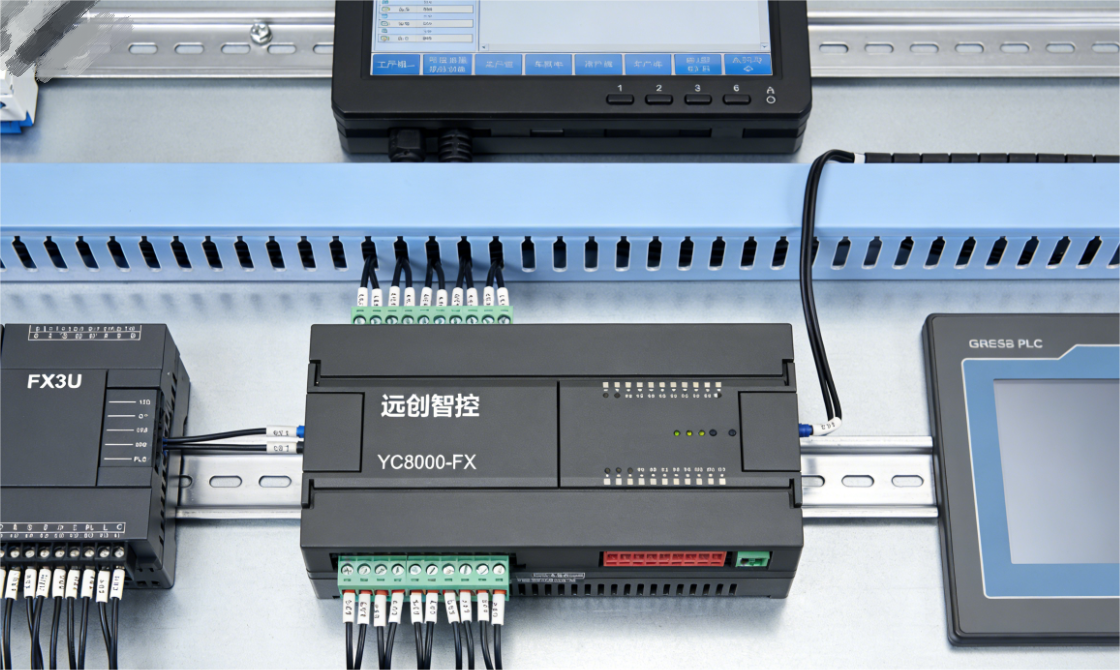

经多轮技术论证、现场测试及参数比对，最终选定远创智控YC8000-FX以太网模块。该模块专为三菱FX系列PLC量身设计，完美适配自动化工厂零部件加工场景，核心适配优势贴合项目需求及设备特性，具体如下：

接口适配性强，支持多设备并发：模块配备1个RS-422圆形串口（与FX3U PLC串口完美匹配）及1个RJ45以太网口，支持多主站并发通讯，可同时连接触摸屏、上位机及编程电脑，实现本地操作、远程管控与程序远程下载的并行开展，不占用PLC编程资源，无需额外扩展接口，有效解决串口资源匮乏痛点。

多协议兼容，实现高效转换：作为高性能以太网转换器，该模块支持RS-422串口与以太网TCP/IP协议双向转换，完美兼容三菱MC协议、Modbus TCP协议，可实现PLC串口数据与以太网数据的透明传输，无需额外开发通讯程序，彻底打破协议壁垒；同时具备串口转以太网、以太网桥接器核心功能，实现不同通讯方式设备的无缝联动。

工业级可靠性，适配严苛工况：采用35mm标准导轨安装，无需外接电源（由PLC直接供电，功耗＜80mA），具备抗电磁干扰、防尘能力，工作温度范围-20℃~65℃，MTBF超10万小时，契合自动化工厂车间干扰、多粉尘的运行环境，保障设备24小时连续稳定运行，同时支持固件在线升级，降低后期运维成本。

（三）实施过程

硬件配置清单：

  设备名称型号/规格数量核心作用三菱PLCFX3U-48MR（仅RS-422圆形串口）1台核心控制，负责零部件加工流水线逻辑与参数控制远创智控模块YC8000-FX以太网模块1台串口转以太网、以太网转换器核心设备，实现协议转换与多设备通讯威纶通触摸屏MT8150iE系列（支持以太网）1台现场加工参数调试、设备运行状态监控与故障报警工业上位机工业级计算机（搭载WinCC组态软件）1台生产数据采集、远程管控、报表生成与数据追溯工业交换机千兆导轨式（5口）1台构建车间工业以太网，实现所有网口设备联网互通通讯线缆RS-422专用线、屏蔽网线若干设备间数据传输，抵御车间电磁干扰，保障通讯稳定

  实施步骤：① 断电状态下，将远创智控YC8000-FX模块安装于35mm标准导轨，采用RS-422专用线连接模块串口与三菱FX3U PLC的圆形串口，确保连接牢固；② 采用屏蔽网线将模块RJ45网口、触摸屏、上位机分别接入工业交换机，确保所有设备处于同一IP网段；③ 上电后，通过电脑浏览器访问模块默认IP，进入WEB配置界面，设置通讯协议为三菱MC协议，波特率、数据位等参数与PLC保持一致，无需修改PLC原有程序；④ 联调测试：通过GX Works2软件，借助模块实现PLC程序远程下载与调试；操作触摸屏，验证加工参数读写与设备监控功能；在上位机组态软件中添加设备，测试数据采集与远程指令下发功能，全程部署耗时不超过1.5小时，实现不停产升级，最大限度降低对生产的影响。

三、网关功能介绍

  远创智控YC8000-FX以太网模块本质为专为三菱FX系列PLC设计的串口转以太网网关，核心功能围绕协议转换、多设备兼容与高效运维展开，贴合自动化工厂零部件加工生产线实际需求，具体如下：

  核心协议转换功能：内置以太网桥接器核心功能，实现RS-422串口数据与以太网TCP/IP数据的双向透明传输，高效完成三菱MC协议与Modbus TCP协议的转换。作为核心以太网转换器，无需额外编程即可实现PLC与触摸屏、上位机的无缝通讯，同时支持PLC程序远程下载，有效解决串口与以太网设备的通讯壁垒。

多设备并发兼容功能：支持最大32个TCP连接，可同时连接触摸屏、上位机、编程电脑等多台设备，完美兼容三菱全系列PLC、各类品牌触摸屏及工控组态软件，无需额外适配驱动，扩展性强，可灵活对接生产线新增工艺监测设备，适配自动化工厂柔性生产需求。

便捷配置与故障诊断功能：支持WEB页面与专用配置工具双重配置，操作便捷，无需专业编程基础；配备电源、串口通讯、以太网通讯状态指示灯，可实时反馈设备运行与通讯状态，便于工程师快速排查通讯故障；支持固件在线升级，终身免费迭代，适配自动化工厂智能化长期升级需求。

安全与节能功能：内置数据校验机制，可抵御车间电磁干扰，保障生产数据传输的准确性与安全性，防止数据泄露或错乱；采用无外接电源设计，直接从PLC取电，降低故障点，节能环保，适配自动化工厂24小时连续运行的工况要求。

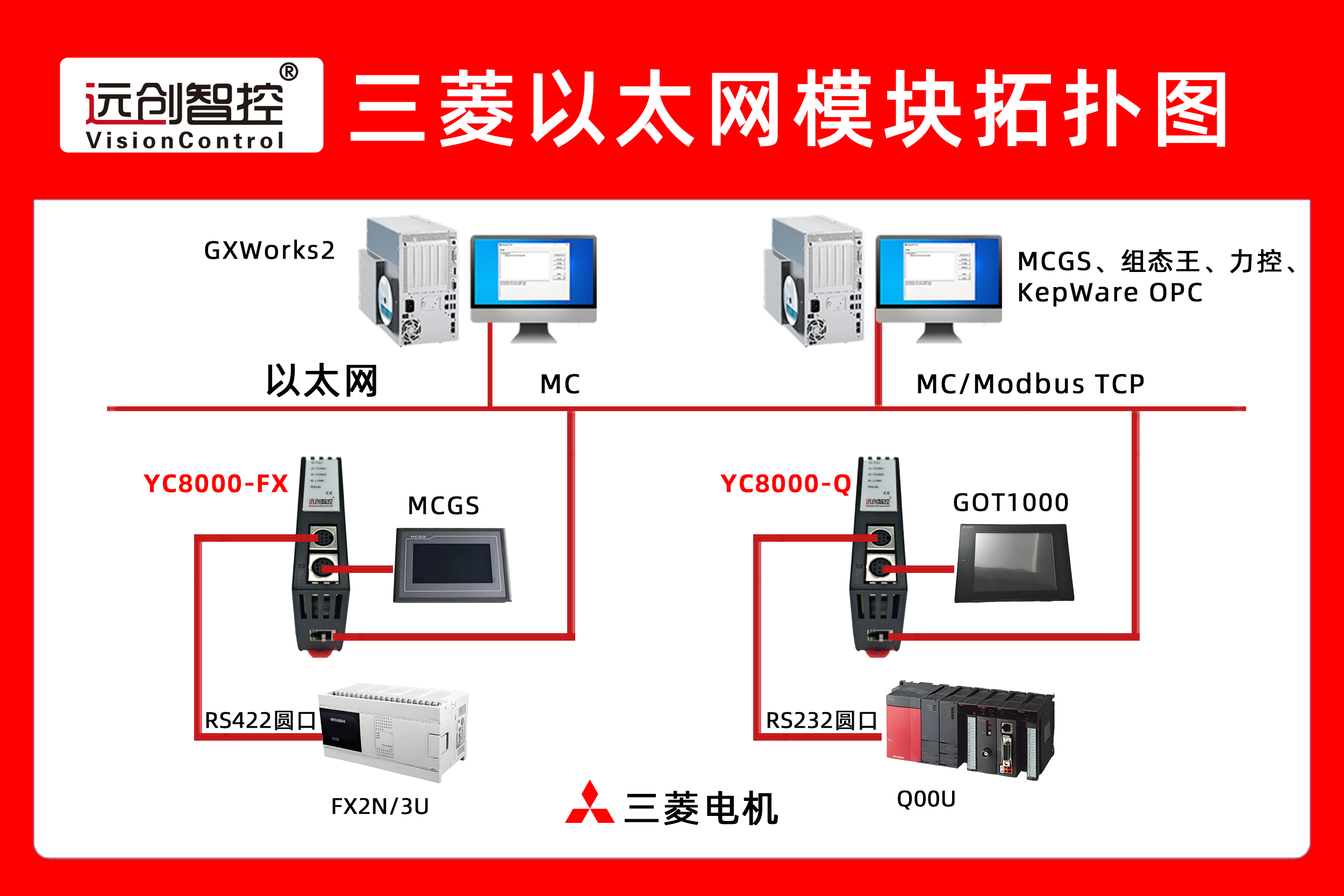

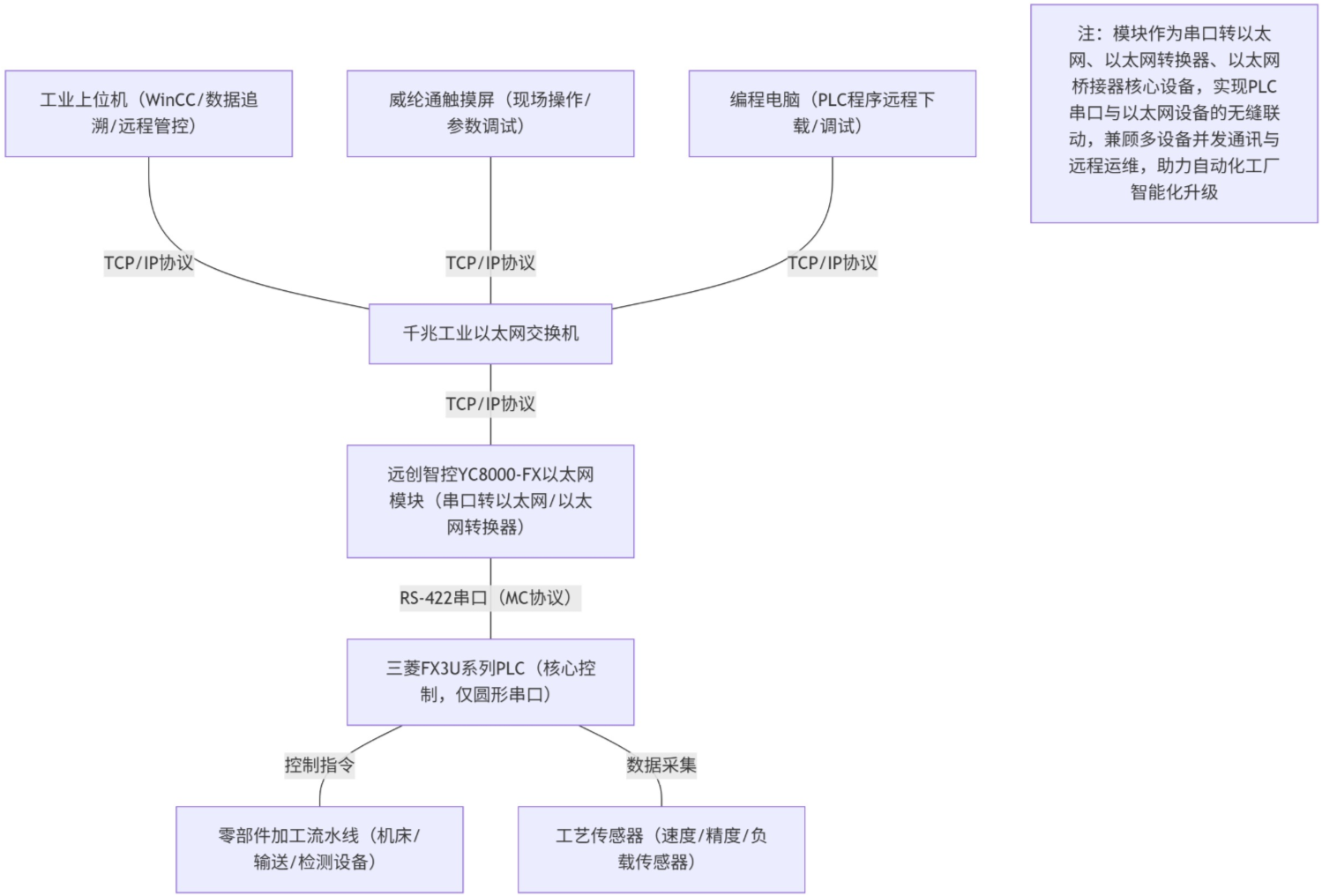

四、技术架构拓扑图

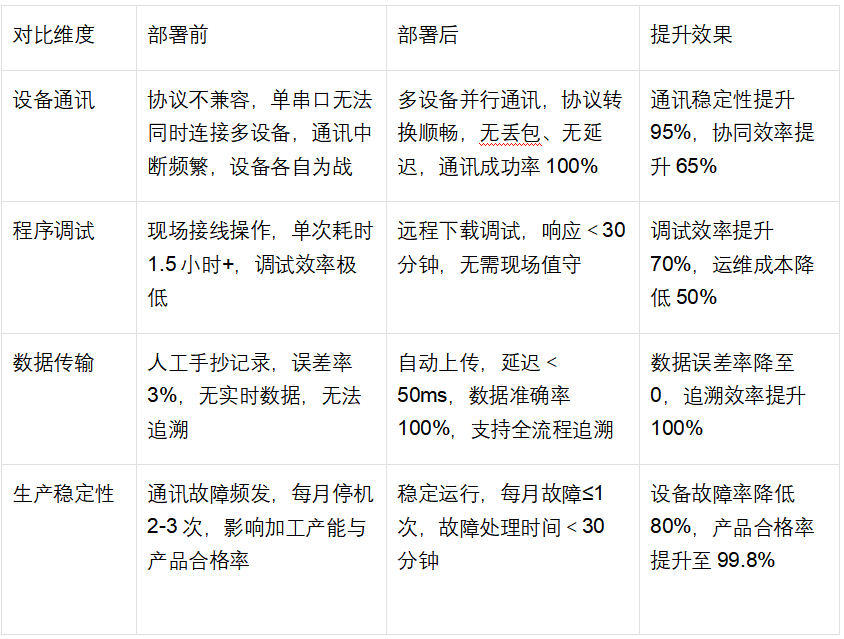

五、应用效果前后对比

六、网关未来发展趋势

智能化升级，融合边缘计算：结合自动化工厂高效管控需求，未来网关将集成轻量级边缘计算能力，实现本地生产数据预处理、设备异常预警（如加工精度异常、设备故障预判），降低上位机与云端负载，同时结合AI技术优化生产工艺参数，提升生产效率与产品质量，契合工业互联网高质量发展趋势。

安全性能强化，契合行业合规：随着工业数据安全要求的提升，网关将新增TLS加密、双向身份认证、访问权限管控等功能，保障生产工艺、产能数据等核心信息安全，防止数据泄露或篡改，助力企业构建符合工业安全标准的工业互联网体系。

国产化替代加速，拓展多协议兼容：依托国产芯片技术突破，实现网关核心部件自主可控，打破国外技术垄断；同时扩展多工业协议兼容范围（如PROFIBUS、CANopen等），实现不同品牌PLC、设备的统一联网，推动串口转以太网、以太网转换器类国产产品普及，助力自动化工厂智能制造自主可控发展。

无线化拓展，提升部署灵活性：集成5G、Wi-Fi 6功能，摆脱有线布线限制，适配自动化工厂设备布局调整频繁、布线复杂的场景，无需额外布线即可实现设备联网，同时提升远程运维灵活性，助力实现自动化工厂生产全流程无线智能化管控。

七、总结

本自动化工厂零部件加工生产线升级项目中，远创智控YC8000-FX以太网模块成功破解了三菱FX3U系列PLC无网口、仅含一个圆形串口，无法与触摸屏、上位机同时通讯及远程程序下载的核心技术痛点。作为关键的串口转以太网、以太网转换器、以太网桥接器类设备，其通过高效的协议转换能力、多设备并发兼容特性及工业级可靠性，实现了PLC与触摸屏、上位机的无缝联动，打通了设备通讯壁垒。

该方案无需修改PLC原有程序，改造成本低、部署周期短，既满足了自动化工厂数字化管控、生产数据追溯的核心需求，又大幅提升了运维效率、降低了生产成本，保障了零部件加工生产线24小时连续稳定运行，契合自动化工厂智能化升级发展方向。其适配性强、稳定性高的优势，使其成为自动化工厂及各类智能制造场景中老旧PLC设备联网改造的优选方案。未来，随着串口转以太网、以太网转换器技术的不断演进，该类设备将在自动化工厂智能化转型中发挥更重要作用，助力企业实现高效、安全、可追溯的生产目标，推动制造业高质量发展。

相关技术交流请给武工留言
