在高压测试、强干扰场景下，光隔离探头和传统差分探头的差距十分明显。不同于差分探头的常规适配，光隔离探头凭借物理隔离的核心设计，在共模抑制、隔离耐压、抗干扰等关键维度实现全面超越，尤其适配第三代半导体、中高压电力电子等严苛测试场景，成为很多专业测试的首选。

光隔离探头的核心优势，每一个都戳中测试痛点

共模抑制能力的差距，肉眼可见。光隔离探头最突出的优势的就是共模抑制（CMRR），全带宽范围内能稳定保持100–160dB+，即便到了1GHz高频场景，CMRR仍能超过100dB，理论上接近无限大，测试时几乎不会出现信号失真。

反观传统差分探头，一旦进入100MHz以上的高频场景，CMRR就会快速跌落，通常只能维持在60–80dB，遇到强干扰环境，测试波形很容易出现偏差。两者的本质区别在于，光隔离探头靠光纤物理隔离，能彻底阻断共模耦合；而差分探头依赖电阻和差分电路，寄生参数会不断削弱高频下的共模抑制能力。

隔离耐压与安全性，更是光隔离探头的“王牌”。光隔离探头实现了完全的电气隔离，隔离耐压最高能达到数十kV（比如常见的60kV+），不管是中高压电力电子、电网设备，还是变频器测试，都能轻松适配。

传统差分探头则依赖绝缘和差分电路实现隔离，典型耐压只有2–6kV，在高压场景下不仅适配受限，还存在一定安全隐患。光隔离探头能彻底切断示波器地与被测高压回路，从根源上杜绝地环路、炸机、触电风险，尤其是在GaN/SiC等高压高速器件测试中，这份安全性至关重要。

零地环路干扰，强EMI环境下也能保持波形干净。光纤传输的特性的决定了光隔离探头没有电气连接，不存在寄生电感和天线效应，能彻底消除地环路噪声和电磁耦合带来的干扰。

像电弧炉、大功率射频、工业变频器这类强电磁环境，传统差分探头很容易受到干扰，波形出现杂波和震荡，而光隔离探头能稳定输出干净波形，保证测试数据的准确性。

长距离无损传输，适配更多测试场景。光纤的传输优势十分明显，即便传输数百米，也不会出现信号衰减和干扰；而差分探头如果使用长电缆，会不可避免地引入寄生参数、信号衰减和噪声，影响测试效果。这一优势让光隔离探头特别适合远程测试、多通道隔离同步测量等场景。

低负载效应，让信号保真度拉满。光隔离探头的前端可以贴近被测点，输入电容极小（通常小于1pF），输入阻抗能达到10MΩ以上，对被测电路的负载影响微乎其微，几乎可以忽略不计。

同时它的上升沿极快（比如低至700ps），能精准还原100V/ns级的高速开关瞬态，这对于第三代半导体（GaN/SiC）的测试来说，尤为重要，能最大程度保留信号的原始状态，避免测试偏差。

宽量程+高精度，兼顾多种测试需求。搭配不同的衰减探棒，光隔离探头能轻松覆盖低压毫伏级到高压数千伏的差模信号，满量程输出的同时，还能保持较高的信噪比。

而且它的底噪极低（通常小于0.5mVrms），温漂小、长期稳定性好，不管是常规测试还是精密测量，都能满足需求，无需频繁校准。

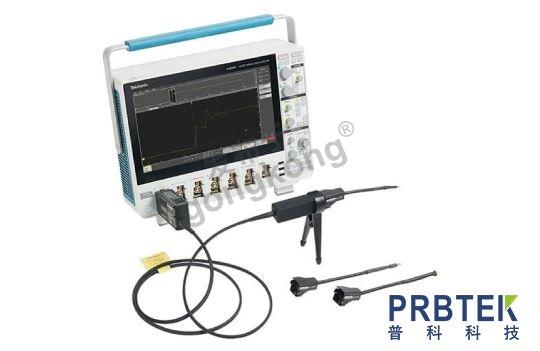

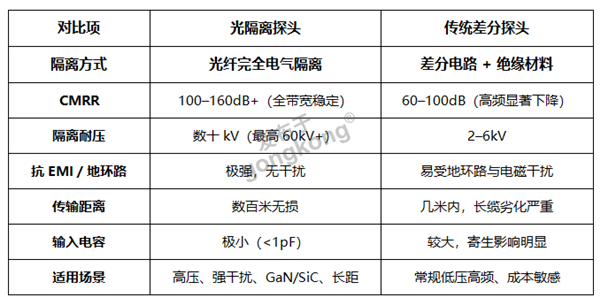

光隔离探头 vs 差分探头：关键指标一眼看懂

这些场景，选光隔离探头准没错

第三代半导体（GaN/SiC）测试是光隔离探头的核心适配场景，高压、高速、强共模干扰的环境，刚好匹配它的高CMRR和低负载优势，能精准捕捉高速开关瞬态信号。

中高压电力电子领域，比如变频器、逆变器、SVG、电网设备等，对隔离耐压和安全性要求极高，光隔离探头的高耐压特性的能完美适配，杜绝安全隐患。

工业现场、大功率射频、电弧炉等强电磁干扰环境，光隔离探头的抗EMI能力能发挥作用，保证测试波形干净、数据准确。

此外，浮地测试、多通道隔离同步测量，以及远程监控、户外测试等长距离测试场景，光隔离探头也能轻松应对，解决传统差分探头的适配难题。

总的来说，光隔离探头并非简单替代差分探头，而是在差分探头的基础上，解决了高压、强干扰、长距离等严苛场景的测试痛点，兼顾专业性和实用性，成为高端测试领域的必备工具。
