一、行业痛点：冷库PLC如何接入全程追溯体系

在生鲜电商、医药冷链及预制菜加工领域，西门子S7-200系列PLC因其宽温工作特性（-20℃~60℃），长期作为冷库制冷控制、穿梭车调度的主力控制器。然而，市场监管总局《食品冷链物流追溯管理要求》强制规定：冷库温度数据须实时上传至省级监管平台，且保存期限不少于2年。现实挑战接踵而至：

• S7-200仅配备RS485接口，无法直连仓储光纤环网； • 传统Modbus RTU在低温环境下波特率漂移，误码率升高； • 外置无线DTU在金属货架密集区信号衰减严重，数据延迟达分钟级； • 冷库作业人员穿戴厚重，携带笔记本调试极为不便。

一条既能延续S7-200稳定运行、又能构建全链路数字化追溯的"以太网链路"成为行业迫切需求。捷米特（JMT）推出的ETH-S7200-JM01以太网通讯处理器正是在此背景下被冷链物流商部署，成为打通监管最后一公里的关键组件。

二、项目概况：粤港澳大湾区中央厨房冷链仓

• 用户：广东某生鲜供应链企业佛山基地 • 监测范围：-25℃深冻库×4、0℃~4℃冷藏库×6、15℃分拣作业区×2 • 控制核心：西门子S7-200 CPU226 CN（6ES7 216-2AD23-0XB8） • 通讯桥梁：捷米特ETH-S7200-JM01以太网通讯处理器 • 上位平台：用友YonBIP供应链云+广东省冷链追溯平台 • 现场交互：步科GL070E触摸屏（低温增强型） • 网络拓扑：工业环网交换机（MOXA EDS-510E）→单模光纤→总部数据中心

三、方案设计：双网口"冷热分区"部署

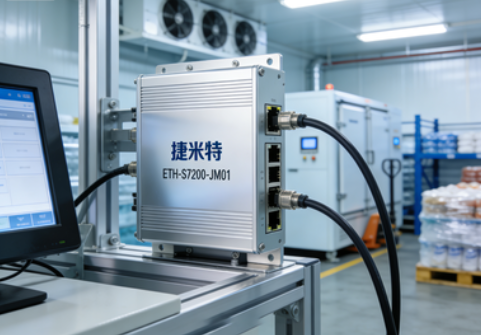

ETH-S7200-JM01网关模块配置双RJ45端口，内置工业级交换芯片，可同时实现"云端监管对接"与"库内本地监控"，适应-30℃~70℃宽温环境。

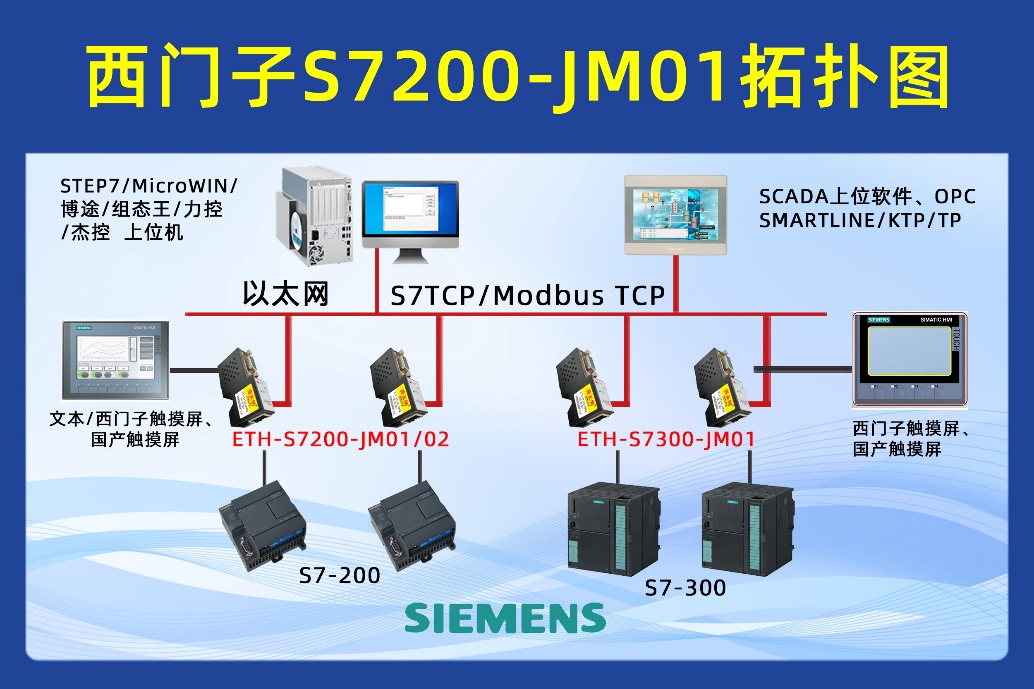

• Port 1（NET1）：接入办公网防火墙，IP 172.16.8.200/24，Modbus TCP Server端口502，供用友ERP及省平台采集； • Port 2（NET2）：直连GL070E触摸屏，IP 192.168.5.1/24，西门子S7 TCP协议，Kinco HMIware组态； • X1 9P母口：插CPU226 CN Port 0，PPI 187.5 kbps自动适配； • X2 9P公口：原步科PPI电缆插入，透明桥接，保障低温环境下操作连续性。

四、实施步骤：冷链不停机割接

1. 开箱检查 核对随箱物品：ETH-S7200-JM01模块×1、低温级网线×2（-40℃耐低温）、不锈钢导轨卡扣×1、Mini-USB配置线×1、CE认证及《冷链快速部署手册》。

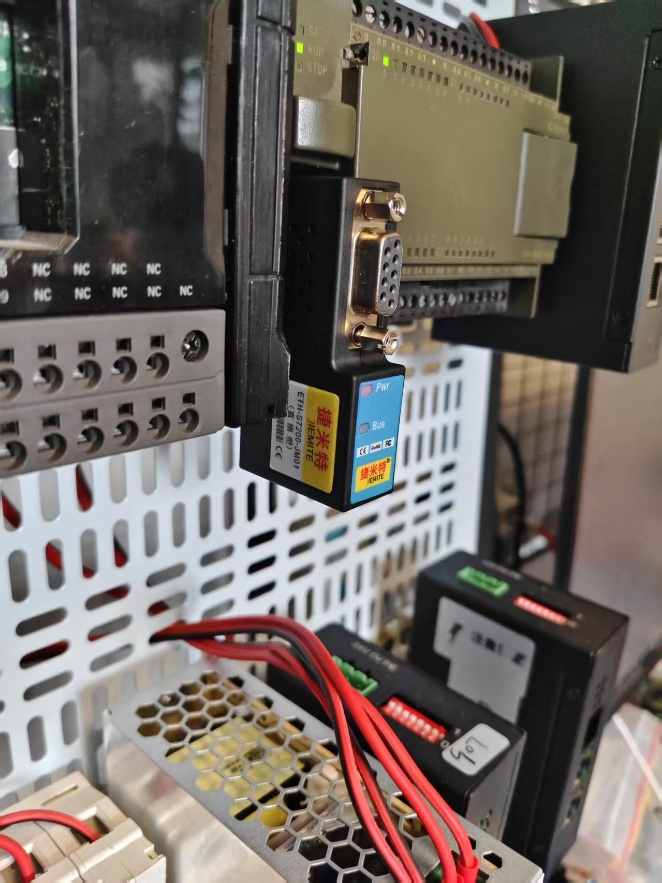

2. 硬件安装 • 利用换班间隙，断开CPU226 CN Port 0原有连接，接入模块X1口； • 步科触摸屏电缆转接至X2口； • 模块安装于控制柜内发热元件上方，避免冷凝水侵蚀，24 VDC取自UPS回路（<90 mA）； • 指示灯序列：PWR红灯→LNK1/2绿灯双闪→PPI灯0.5 Hz闪烁，系统就绪。

3. 网络参数配置 • Mini-USB连接工程师站，启动JMT ColdChain Config V2.9软件； • 扫描识别模块，出厂IP 192.168.1.188； • "端口1"配置企业网段IP、VLAN标签及省平台接入认证密钥； • "端口2"激活"S7 TCP Slave"，TSAP固定为03.00； • 配置写入，模块自动复位，耗时6秒。

4. PLC侧原样保留 ETH-S7200-JM01采用"零侵入"设计，CPU226 CN内制冷压缩机启停逻辑、除霜周期控制、货位调度算法均无需调整。

5. 上位机配置 • 用友YonBIP中创建"智能仓储"设备档案，协议选Modbus TCP，IP 172.16.8.200，从站地址1； • 依据GB/T 36088标准建立数据点表： 冷库1温度 → 40010（VW2000，×0.1℃） 冷库1湿度 → 40011（VW2002，×0.1%RH） 压缩机电流 → 40020（VW2020，×0.01A） 库门开关次数 → 40030（VW2040，整数） • 采集周期60秒，断线缓存48小时，SSL加密传输启用。

6. 触摸屏迁移 • 步科原PPI项目导出为"以太网版"； • 通信设置选择"S7-200 Ethernet"，填入192.168.5.1，TSAP 03.00； • 温度实时曲线、货位状态图、报警记录全部继承，仅驱动层替换，25分钟完成。

7. 联合调试 • 省平台下发巡检指令，PLC回传数据延迟<80 ms； • 模拟库温超阈，Modbus 40010值跳变→平台弹窗报警→短信推送至管理员； • 断开环网光纤，本地触摸屏仍可查看各库实时状态； • 网络恢复，追溯平台自动补全断网期间温湿度曲线，无数据缺口。

五、运行效果

1. 监管合规 完全符合《广东省冷链食品追溯系统数据接口规范》，温度数据上报及时率100%，顺利通过市监局飞行检查，获得A级冷链物流企业认证。

2. 运营提效 • 远程诊断：总部工程师通过VPN调整除霜参数，现场出差减少92%； • 能耗优化：基于实时电流数据识别低效压缩机，年省电费18万元； • 货损降低：温度异常响应时间由15分钟缩短至2分钟，货损率下降67%。

3. 柔性扩展 计划中的东莞分仓可直接复制该架构，ETH-S7200-JM01模块支持即插即用；若未来升级至S7-200 SMART，现有模块可作为协议转换器继续使用，保护初期投资。

六、经验小结

• 选型确认：ETH-S7200-JM01适用于S7-200 PLC虽然模块本身宽温设计，建议控制柜内加装加热器，防止低温启机时结露； • 协议扩展：如需对接京东冷链或顺丰溯源平台，可远程刷入定制固件，硬件无需更换。

(其他内容配置过程及其他相关咨询可联系杨工。)
