随着通信频率的不断提升和信号速率的持续加快，PCB特性阻抗的精度控制已成为高速电路设计的核心挑战之一。特性阻抗不仅是影响信号完整性、电磁兼容性的关键因素，更直接关系到整机系统的稳定性和可靠性。从设计理论值到实际生产实现，阻抗控制贯穿于PCB的整个生命周期。

一、PCB特性阻抗的形成机理

1.1 传输线理论基础

在高速信号传输过程中，PCB导线不再被视为理想导体，而是具有分布参数特性的传输线。其特性阻抗由单位长度的串联电感和并联电容共同决定。

1.2 影响特性阻抗的关键结构参数

• 导线宽度：线宽增加，电容增大，阻抗降低

• 介质厚度：介质越厚，电容越小，阻抗升高

• 介电常数：介电常数越大，电容越大，阻抗降低

• 铜箔厚度：铜厚增加，电感略有变化，但对阻抗影响相对较小

1.3 常见传输线结构阻抗特性

• 微带线：单面参考平面，受表层层压工艺影响显著

• 带状线：双面参考平面，受介质均匀性控制更严格

• 差分线：需同时控制单端阻抗和耦合系数

二、特性阻抗测量原理与技术演进

2.1 传统测量方法的局限性

早期的阻抗测量多采用网络分析仪的频域法，通过S参数计算阻抗特性。这种方法需要复杂的校准和数学模型转换，对操作人员技术要求高，且难以直观反映阻抗沿传输线的连续性变化。

2.2 时域反射技术的革命性突破

时域反射（TDR）技术的出现，彻底改变了阻抗测量的实践方式。其核心原理是通过向传输线发送快速阶跃信号，并测量反射信号的时间和幅度，从而计算出阻抗值。例如国内领先的PCB测量仪器、智能检测设备专业解决方案供应商——班通科技自研推出的TDR阻抗测试仪Bamtone H系列就是应用该原理。

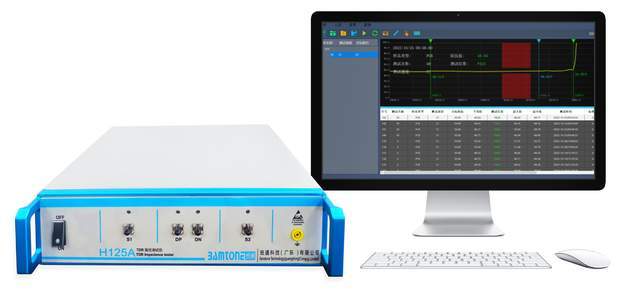

TDR阻抗测试仪Bamtone H125A

2.3 现代TDR阻抗测试仪的技术要求

现代高速PCB对阻抗测试设备提出了严苛要求：

• 上升时间：需达到35ps以下，以满足25GHz以上带宽信号的测量需求

• 采样精度：亚毫伏级电压分辨率

• 系统稳定性：长时间测量漂移小于0.5%

• 软件分析能力：自动化阻抗提取、统计分析、图形化报告生成

三、工艺控制中的阻抗实现难点

3.1 设计到制造的阻抗偏差源

• 材料批次波动：不同批次的基板介电常数偏差可达±5%

• 图形转移精度：曝光、显影工艺导致的线宽变化

• 层压均匀性：多层层压过程中的介质厚度分布不均

• 铜箔蚀刻因子：侧蚀现象导致的梯形截面效应

• 表面处理影响：沉金、化银等工艺对阻抗的微调作用

3.2 工艺窗口的量化控制

通过建立阻抗与关键工艺参数的数学模型，实现工艺窗口的精确量化。

3.3 统计过程控制（SPC）在阻抗管理中的应用

• 实时监控：对阻抗测量数据进行CPK分析

• 趋势预警：通过控制图识别工艺漂移

• 根本原因分析：将阻抗异常关联到具体工序参数

四、TDR阻抗测试仪的实践应用

4.1 应对高频测量的技术优势

在测试高频PCB时，传统设备往往受限于上升时间和系统噪声。TDR阻抗测试仪，例如Bamtone H系列实现了高达15ps的上升时间，能够准确捕捉到阻抗的微小不连续点。其独特的同轴探头设计，将接触阻抗降至2mΩ以下，确保测量重复性优于0.5%。

4.2 在实际生产环境中的表现

在某通信设备制造企业的生产线上，工程师通过对比测试发现：使用普通TDR设备测量20GHz高速信号的阻抗一致性为±5%，而采用Bamtone H系列优化测量方案后，阻抗波动范围缩小到±2%以内。这主要得益于该设备的多点校准功能和环境温度补偿算法，有效消除了测试系统本身的误差。

4.3 在工艺调试中的独特价值

在HDI板阻抗工艺调试阶段，Bamtone H系列TDR阻抗测试仪的“阻抗剖面分析”功能发挥了关键作用。通过沿线连续扫描，工程师可以直观看到阻抗在传输线不同位置的变化情况，快速定位到因蚀刻不均或介质厚度波动导致的阻抗异常区域。其配套的Z-Planner软件还能自动生成阻抗修正建议，将工艺调试周期缩短了约40%。

五、全流程阻抗控制实践体系

5.1 设计阶段的预防性控制

• 仿真优化：使用电磁场仿真软件预计算阻抗

• 容差设计：考虑最坏情况下的工艺偏差组合

• 测试结构设计：在板边添加阻抗测试条和交叉节结构

5.2 材料选择与认证

• 建立材料库：记录不同供应商材料的Dk/Df特性

• 批次管理：每批材料入库前进行介电常数验证

• 老化测试：评估材料特性在高温高湿环境下的稳定性

5.3 生产过程的关键控制点

• 内层图形形成：通过自动光学检测监控线宽

• 层压工艺：控制压力、温度曲线和升温速率

• 钻孔与电镀：保证孔壁质量和铜厚均匀性

• 外层图形制作：优化蚀刻参数减少侧蚀

5.4 测量与反馈优化

• 首板验证：生产前使用Bamtone H系列进行全板扫描

• 过程抽检：每生产班次抽取中间产品测量

• 最终检验：出货前的100%关键网络测试

• 数据回溯：建立阻抗数据库，用于持续改进

PCB特性阻抗的精确控制是一项系统工程，需要设计仿真、材料科学、工艺工程和测试测量多学科的深度融合。测量技术作为其中的“眼睛”和“尺子”，其进步直接决定了控制水平的上限。以Bamtone H系列为代表的现代TDR测试仪，不仅提供了更精确的测量数据，更通过智能化功能改变了阻抗控制的作业模式。面对未来更高速的电路需求，建立“设计-材料-工艺-测量”四位一体的闭环控制系统，将是确保产品竞争力的必由之路。
