一、项目背景

仓储物流行业正朝着自动化、智能化方向快速发展，自动化立体仓库、AGV 搬运、智能分拣等设备已成为仓储物流的核心装备，而三菱 FX2N PLC 作为仓储自动化设备的核心控制单元，被广泛应用于堆垛机、输送机、分拣机等设备的控制中。但 FX2N PLC 无原生以太网接口，仅支持串口通讯，导致上位机无法实时采集仓储设备的运行数据，三菱触摸屏的现场操作与上位机的中央监控无法实现数据同步，AGV 调度、库位管理等操作存在信息延迟，同时人工现场调试 PLC 的方式，严重影响仓储物流的作业效率。某大型智能仓储物流企业在仓储升级改造中，采用远创智控 YC8000-FX 三菱 PLC 以太网模块，解决 FX2N PLC 与上位机、三菱触摸屏的以太网通讯问题，打造智能化的仓储管控体系。

二、系统组成

· PLC 设备：三菱 FX2N 系列 PLC，分别部署在自动化立体仓库的堆垛机、入库 / 出库输送机、智能分拣机、AGV 调度站等核心设备的控制柜中，负责精准控制各仓储设备的运行逻辑，实现库位检测、货物搬运、智能分拣等作业的自动化控制，保障仓储物流作业的高效流转。

· 以太网模块：远创智控 YC8000-FX 三菱 PLC 以太网模块，工业级宽温设计，适配仓储仓库的高低温环境，导轨安装于各设备的 FX2N PLC 旁，通过专用通讯线与 PLC 编程口连接，不占用 PLC 编程口，可同时实现上位机的以太网远程通讯和三菱触摸屏的现场通讯，实现 “远程监控 + 现场操作” 的数据互通。

· 上位机：配备三菱 GXWorks2 编程软件和仓储管理系统（WMS）的工业计算机，部署在仓储物流的中央调度中心，通过以太网与 YC8000-FX 模块相连，实现对各设备 FX2N PLC 的程序编写、调试、远程管理，同时采集仓储设备的运行数据、作业数据，实现对仓储作业的全局调度与监控。

· 三菱触摸屏：三菱 GOT 系列触摸屏，安装在堆垛机操作柜、分拣机控制端、AGV 调度站等现场位置，通过 YC8000-FX 模块与 PLC 通讯，实现现场仓储设备的运行状态、作业进度、库位信息的可视化显示，以及现场紧急操作、参数微调等功能，与上位机的中央调度形成互补，提升仓储作业的灵活性。

三、实施过程

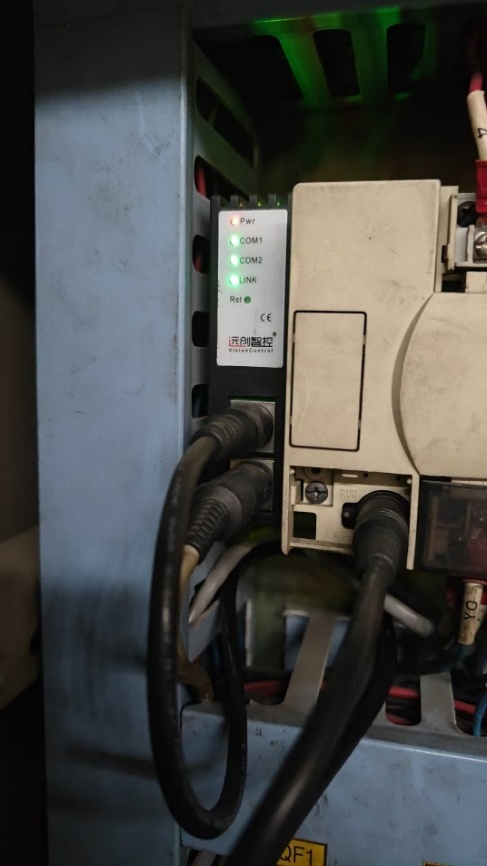

· 硬件安装：根据智能仓储的设备布局，将三菱 FX2N PLC 安装在各仓储设备的专用控制柜中，做好抗震、防干扰处理；随后将远创智控 YC8000-FX 以太网模块安装在 35mm 标准导轨上，通过屏蔽通讯线将模块 COM1 口与 FX2N PLC 的编程通讯口可靠连接，COM2 口与现场三菱 GOT 触摸屏相连接，满足现场操作需求。将模块电源线接入控制柜的工业电源，完成接地处理，防止仓库内的电气干扰影响模块通讯，逐一检查硬件连接后，进行通电测试，确认模块与 PLC、触摸屏的物理连接正常。

· 网络配置：将中央调度中心上位机的本地网卡 IP 设置为与 YC8000-FX 模块同一网段，上位机 IP 配置为 192.168.3.99，模块 IP 调整为 192.168.3.178，子网掩码为 255.255.255.0。通过工业网线将各设备的 YC8000-FX 模块接入仓储物流的工业局域网，上位机通过局域网实现与所有模块的通讯，观察模块 Link 指示灯常亮，确认网络连接稳定；同时为模块配置固定网关，确保上位机可跨网段对仓储各区域的 PLC 进行远程管控。

· 参数设置：在上位机中打开浏览器，输入 YC8000-FX 模块的 IP 地址，登录模块 Web 管理页面进行参数配置。将 PLC 类型选择为 FX2N，系统工作模式设置为三菱以太网协议，针对仓储设备的高频数据交互需求，将通讯超时时间合理调整，通讯重试次数设为默认值 3 次；同时根据仓储局域网的规划，设置模块的 DNS 地址，开启模块的心跳检测功能，确保模块与上位机的通讯链路始终畅通，避免因通讯中断导致的仓储作业故障。

· 编程与调试：打开三菱 GXWorks2 编程软件，新建项目并匹配各设备的 FX2N PLC 型号，在通讯设置中选择以太网通讯，添加对应 YC8000-FX 模块的 IP 地址，完成编程软件与 PLC 的通讯对接。针对堆垛机的库位定位、AGV 的路径调度、分拣机的货物识别等仓储作业逻辑，编写 PLC 控制程序；同时在三菱 GOT 触摸屏中进行画面组态，关联 PLC 的软元件，实现库位编号、货物数量、设备运行速度等信息的现场显示。调试过程中，通过 YC8000-FX 模块实时监控 PLC 的运行状态，在上位机中模拟仓储作业流程，同步查看三菱触摸屏的现场信息反馈，调整程序参数，解决堆垛机与 AGV 调度的通讯协同问题，确保仓储各设备的联动作业精准、高效。

四、应用效果

· 提升仓储作业效率：通过 YC8000-FX 以太网模块实现上位机与 FX2N PLC 的实时通讯，中央调度中心可通过上位机全局监控仓储设备的运行状态，三菱触摸屏同步显示现场作业信息，实现堆垛机、AGV、分拣机等设备的高效联动，货物的入库、出库、分拣效率提升 70% 以上，仓库的日处理货量大幅增加，满足仓储物流的高周转需求。

· 实现仓储设备远程管控：维护人员可通过上位机远程对各设备的 FX2N PLC 进行程序更新、参数调整和故障诊断，无需到仓库现场逐台设备操作，尤其针对自动化立体仓库的高空堆垛机等不易接触的设备，远程调试大幅降低了设备维护难度和成本，设备维护效率提升 85% 以上。同时，三菱触摸屏的现场操作功能，可在设备出现突发状况时，由现场工作人员快速进行紧急处理，保障仓储作业的连续性。

· 优化仓储库存管理：上位机通过 YC8000-FX 模块采集的仓储作业数据，可实时上传至仓储管理系统（WMS），实现库位信息、货物库存、作业进度的动态更新，替代传统的人工库存盘点方式，库存数据的准确率提升至 100%，有效避免了库位错乱、货物积压等问题，实现仓储库存的精细化管理。

· 提高仓储系统的智能化水平：该以太网通讯方案实现了 PLC、上位机、三菱触摸屏的全链路数据互通，为仓储物流的智能化调度提供了数据基础。上位机可根据采集的设备运行数据和作业数据，实现 AGV 的智能调度、堆垛机的最优路径规划等功能，让仓储作业从 “自动化” 向 “智能化” 升级，进一步降低人工干预，提升仓储系统的整体运行效率。

五、总结

远创智控 YC8000-FX 三菱 PLC 以太网模块在智能仓储物流场景的应用，成功解决了三菱 FX2N PLC 无原生网口、与上位机及三菱触摸屏通讯不畅的行业痛点，实现了仓储自动化设备的以太网通讯与数据互通。该模块安装配置简单，通讯稳定可靠，适配仓储仓库的工业环境，不仅大幅提升了仓储物流的作业效率和设备管理效率，还实现了库存的精细化管理，推动了仓储系统向智能化方向发展。此通讯解决方案为仓储物流行业的自动化升级提供了切实可行的参考，可广泛应用于自动化立体仓库、智能分拣中心等各类仓储物流场景，助力仓储物流企业降本增效，提升市场竞争力。
