一、项目概况

 1.1 行业背景

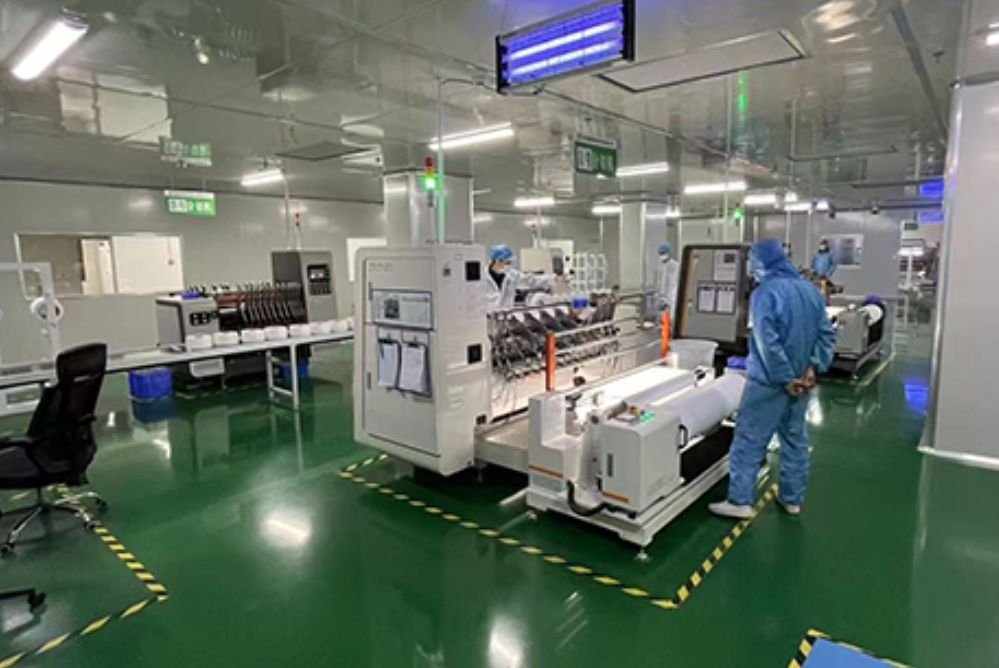

某新能源锂电池隔膜生产企业在广东惠州拥有3条进口涂布生产线，核心控制系统采用西门子S7-300 PLC（CPU315-2DP），通过MPI总线连接西门子TP177B触摸屏进行本地操作。随着企业数字化转型推进，现需将产线数据接入中央监控系统（S7-1200 PLC+MES），实现工艺参数实时监控和质量追溯。

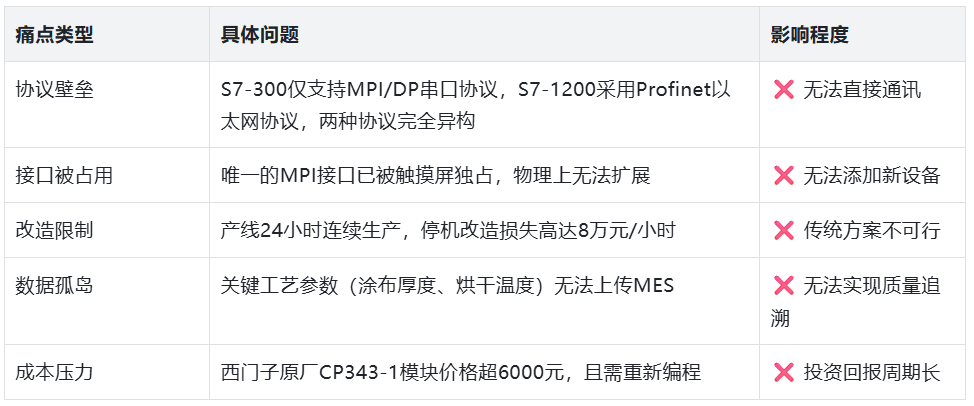

 1.2 项目痛点

二、技术架构设计

2.1 核心选型：远创智控MPI-ETH-YC01 Plus

产品定位：专业的工业级以太网桥接器，专为西门子S7-300/400系列PLC设计，实现MPI/PPI/DP协议到以太网的透明转换。

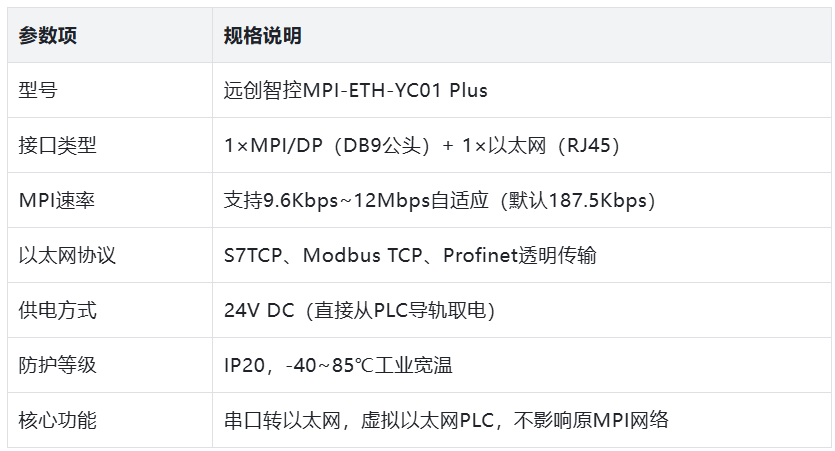

2.2 技术优势

1. 双口隔离技术：内置MPI总线侦听芯片，透明传输数据的同时不占用PLC MPI口资源

2. 零编程部署：无需修改原PLC程序，无需额外组态

3. 自适应速率：自动匹配MPI网络波特率（187.5Kbps/1.5Mbps等）

4. 工业级稳定性：5kV光电隔离，ESD三级防护

5. 极简配置：Web界面可视化配置，5分钟完成设置

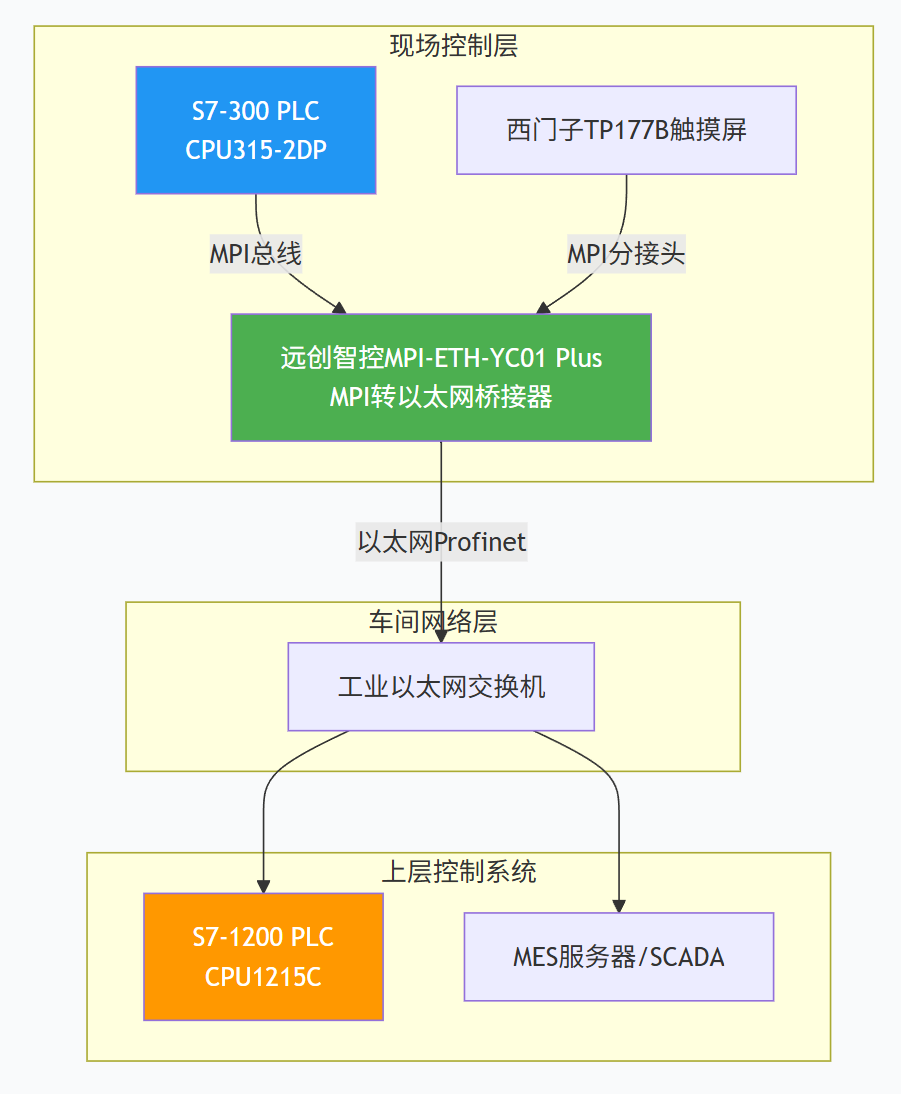

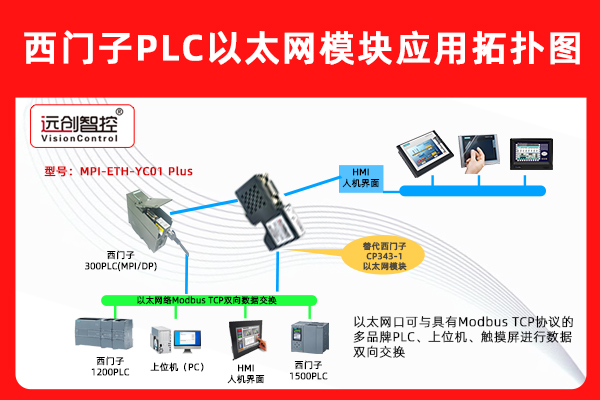

 2.3 网络拓扑结构图

 三、详细实施方案

 3.1 硬件部署

第一阶段：准备与安全确认

- 办理产线临时停机手续，通知生产部门

- 准备工具：MPI分接头（6ES7972-0BA12-0XA0）、网线钳、万用表、导轨端子

- 静电防护：佩戴防静电手环

第二阶段：MPI网络改造

1. 关闭控制柜电源，确认PLC STOP状态

2. 在原MPI总线中接入分接头：

   - 主线连接S7-300 PLC MPI口

   - 支线1连接TP177B触摸屏（原链路）

   - 支线2连接MPI-ETH-YC01 Plus

3. 终端电阻设置：两端设备（PLC和触摸屏）设置为ON，中间设备（模块）设置为OFF

第三阶段：以太网连接

1. 将模块ETH口通过工业网线接入车间交换机（IP段：192.168.1.x）

2. S7-1200 PLC通过同一交换机接入（IP：192.168.1.30）

3. 24V DC供电：从PLC电源模块引出，接入模块电源端子

 3.2 软件配置

步骤1：模块网络配置

- 电脑直连模块默认IP：192.168.0.100（子网掩码255.255.255.0）

- 登录Web界面（用户名/密码：admin/admin）

- 设置模块IP：192.168.1.50（与车间网络同网段）

- 设置MPI参数：波特率187.5Kbps，PLC地址3（不与原设备矛盾）

步骤2：通讯验证

- 使用Ping命令测试模块连通性：ping 192.168.1.50 -t

- 在TIA Portal V16中新建项目，添加S7-1200

- 在程序块中添加"Get"指令，伙伴IP指向192.168.1.50

- 配置数据映射：读取S7-300的DB10.DBW0（涂布厚度）

步骤3：联调测试

- 监控触摸屏操作流畅无卡顿

- 验证S7-1200成功读取S7-300实时数据

- 测试断线重连功能：拔插网线，数据恢复时间<5秒

 四、应用效果对比

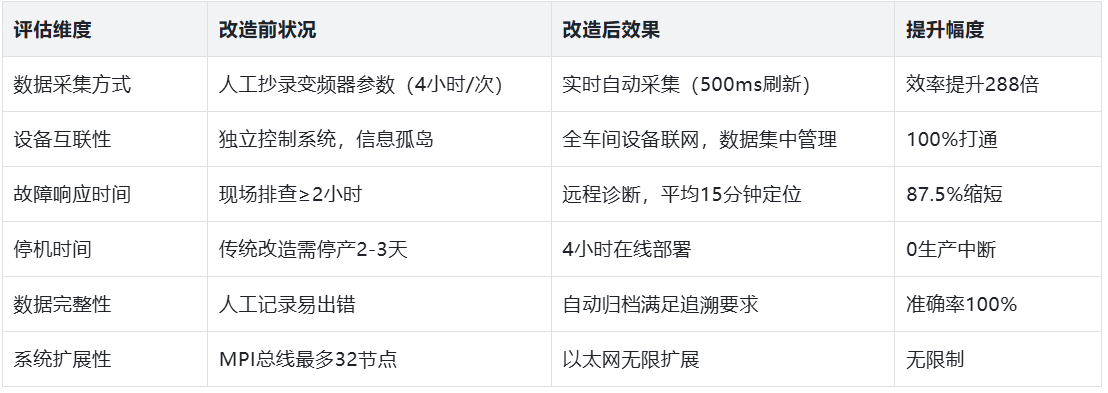

 4.1 量化指标对比

 五、产品优势与亮点总结

 5.1 核心优势

 5.2 技术创新点

1. 双核处理架构：ARM处理器处理MPI协议，FPGA处理以太网协议，确保多任务并行不干扰

2. 智能速率自适应：自动检测MPI网络波特率（9.6Kbps~12Mbps）

3. 数据缓存机制：网络中断时自动缓存数据，恢复后续传，保证完整性

 六、行业推荐

- 首选行业：新能源锂电池（增速35%+，改造需求迫切）

- 次选行业：光伏（增速60%+，存量设备多）

- 稳定行业：医药（GMP认证，改造周期长但价值高）

- 传统行业：工业自动化（存量市场大，但增速平缓）

 七、总结

 8.1 方案价值总结

本方案通过远创智控MPI-ETH-YC01 Plus以太网桥接器，实现了：

1. 协议无损转换：解决MPI与Profinet异构协议通讯难题

2. 接口智能复用：保留原触摸屏链路，不占用PLC口资源

3. 极速部署：2小时在线改造，产线零停机

4. 超高性价比：成本仅为西门子原厂方案的30%

远创智控MPI-ETH-YC01 Plus作为专业的工业级以太网桥接器，完美实现了MPI协议的串口转以太网功能，是市场上最具性价比的以太网转换器之一。其在新能源行业的成功应用，为老旧设备智能化改造提供了可复制的样板。

结语：在工业4.0和数字化转型浪潮下，存量设备的互联互通将成为制造企业的核心需求。远创智控等国产工业通讯厂商的技术创新，正在为这一进程提供强有力的支撑。
